Flow measurement for liquids, gases and steam

Categories

Przepływomierze elektromagnetyczne Przepływomierze masowe Coriolisa Przepływomierze ultradźwiękowe Przepływomierze wirowe (Vortex) Termiczne przepływomierze masowe Pomiar przepływu różnicowego ciśnienia

Zdjęcie przepływomierza elektromagnetycznego Proline Promag P 300 / 5P3B do zastosowań procesowych

Produkty podstawowe
Łatwe w doborze, montażu i obsłudze

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty standardowe
Niezawodne, wytrzymałe i łatwe w utrzymaniu

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty zaawansowane
Wysoka funkcjonalność i wygoda użytkowania

Poziom zaawansowania

Prostota obsługi

Czym jest FLEX?

Produkty specjalistyczne
Zaprojektowane z myślą o wymagających procesach

Poziom zaawansowania

Prostota obsługi

Zależna od urządzenia

Czym jest FLEX?

Segmentacja FLEX	Poziom zaawansowania	Prostota obsługi
F L E X Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe	Poziom zaawansowania	Prostota obsługi
F L E X Segment Lean Z łatwością obsłuży Twoje codzienne procesy	Poziom zaawansowania	Prostota obsługi
F L E X Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom	Poziom zaawansowania	Prostota obsługi
F L E X Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom	Poziom zaawansowania	Prostota obsługi Zależna od urządzenia

Dowiedz się więcej o segmentacji FLEX

Porównaj

Proline Promag P 300 Przepływomierz elektromagnetyczny

Przepływomierz do zastosowania w najtrudniejszych aplikacjach i pracy w wysokich temperaturach. Posiada kompaktowy przetwornik.

Maksymalny błąd pomiaru Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

Zakres pomiarowy 4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)

Zakres temperatury medium Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)

Maks. ciśnienie procesu PN 40, Class 300, 20K

Materiały w kontakcie z medium Liner: PFA; PTFE
Electrodes: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium

Masowy przepływomierz Coriolisa - Proline Promass F 300

Porównaj

Proline Promass F 300 Masowy przepływomierz Coriolisa

Przepływomierz o najwyższej dokładności i jakości pomiarów, z kompaktowym, łatwo dostępnym przetwornikiem.

Maksymalny błąd pomiaru Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.25 %
Density (liquid): ±0.0005 g/cm³

Zakres pomiarowy 0 to 2 200 000 kg/h (0 to 80 840 lb/min)

Zakres temperatury medium Standard: –50 to +150 °C (–58 to +302 °F)
Option: –50 to +240 °C (–58 to +464 °F)
High temperatur option: –50 to +350 °C (–58 to +662 °F)
Option: –196 to +150 °C (–320 to +302 °F)

Maks. ciśnienie procesu PN 100, Class 600, 63K

Materiały w kontakcie z medium Measuring tube: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Connection: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

zdjęcie przepływomierza ultradźwiękowego FLOWSIC600-XT

New

Porównaj

FLOWSIC600-XT przepływomierz ultradźwiękowy

Pomiar rozliczeniowy gazu ziemnego i inteligentne funkcje diagnostyczne

Measured variables Volumetric flow a. c., volume a. c., gas velocity, Speed of sound, optional volume correction via integrated, electronic volume corrector (EVC)

Measuring Medium Natural gas (with up to 30% hydrogen), air, natural gases containing increased levels of CO2, N2, H2S, O2, H2

Nominal pipe size 3 ″ ... 56 ″
(DN 80 ... DN 1400), other nominal pipe sizes on request

Zdjęcie przepływomierza Proline Promag H 100 / 5H1B (DN ≥ 40 / 1 1/2") do zastosowań higienicznych

Porównaj

Proline Promag H 100 Przepływomierz elektromagnetyczny

Przepływomierz do zastosowań higienicznych z ultrakompaktowm przetwornikiem

Maksymalny błąd pomiaru Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option) ±0.2 % o.r. ± 2 mm/s (0.08 in/s)

Zakres pomiarowy 0.06 dm³/min to 600 m³/h (0.015 to 2650 gal/min)

Zakres temperatury medium –20 to +150 °C (–4 to +302 °F)

Maks. ciśnienie procesu PN 40, Class 150, 20K

Materiały w kontakcie z medium Liner: PFA
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve
Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone)
Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum

Picture of Electromagnetic flowmeter Proline Promag W 300 / 5W3B for the water & wastewater industry

Porównaj

Proline Promag W 300 Przepływomierz elektromagnetyczny

Specjalista do wymagających aplikacji w branży wodnej i wodnościekowej. Wersja kompaktowa, z łatwym dostępem do przetwornika

Maksymalny błąd pomiaru Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

Zakres pomiarowy 0.5 m3/h to 263000 m3/h (2.5gal/min to 1665 Mgal/d)

Zakres temperatury medium Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)

Maks. ciśnienie procesu PN 40, Class 300, 20K

Materiały w kontakcie z medium Liner: Polyurethane; Hard rubber, PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

Zdjęcie przepływomierza elektromagnetycznego Proline Promag W 400 / 5W4C dla branży wodnościekowej

Porównaj

Proline Promag W 400 Przepływomierz elektromagnetyczny

Wszechstronny przepływomierz przeznaczony dla branży wodno-ściekowej.

Maksymalny błąd pomiaru Volume flow (standard): ±0.5 % o.r. ± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s), Flat Spec

Zakres pomiarowy 0.5 m3/h to 263000 m3/h (2.5gal/min to 1665 Mgal/d)

Maks. ciśnienie procesu PN 40, Class 300, 20K

Materiały w kontakcie z medium Liner material hard rubber: 0 to +80 °C (+32 to +176 °F)
Liner material polyurethane: –20 to +50 °C (–4 to +122 °F)
Liner material PTFE: –20 to +90 °C (–4 to +194 °F)
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum

Proline t-mass F 300 – wersja inline z przyłączem kołnierzowym

Porównaj

Proline t-mass F 300 Termiczny przepływomierz masowy

Przepływomierz inline o wysokiej stabilności długoterminowej i kompaktowym, łatwo dostępnym przetwornikiem

Maksymalny błąd pomiaru Gas: 1.0% o.r. (10 to 100% o.f.s.), 0.1% o.f.s. (1 to 10% o.f.s.)

Zakres pomiarowy 0.5 to 3750 kg/h (1.1 to 8250 lb/h)

Zakres temperatury medium -40 °C to +180°C (-40 °F to +356 °F)

Maks. ciśnienie procesu PN40 / Cl. 300 / 20K

Materiały w kontakcie z medium Measuring tubes
DN 15 to 50 (½ to 2"): stainless cast steel, CF3M/1.4408
DN 65 to 100 (2½ to 4"): stainless steel, 1.4404 (316/316L)
Process connections
Flange connections
Stainless steel, 1.4404 (F316/F316L)
Threaded connections
Stainless steel, 1.4404 (316/316L)
Sensing element
Unidirectional
Stainless steel, 1.4404 (316/316L)
Alloy C22, 2.4602 (UNS N06022);
Bidirectional
Stainless steel, 1.4404 (316/316L)
Reverse flow detection
Stainless steel, 1.4404 (316/316L)

Obraz przepływomierza wirowego Proline Prowirl F 200 / 7F2C dla mediów

Porównaj

Proline Prowirl F 200 Przepływomierz wirowy

Uniwersalny przepływomierz wirowy ze zintegrowaną kompensacją ciśnienia i temperatury oraz z funkcją detekcji pary mokrej.

Maksymalny błąd pomiaru Volume flow (liquid): ±0.75 %
Volume flow (optional): ±0.65 %
Volume flow (steam, gas): ±1.00 %
Mass flow (saturated steam): ±1.7% (temperature compensated); ±1.5% (temperature/pressure compensated)
Mass flow (superheated steam, gas): ±1.5 (temperature/pressure compensated); ±1.7% (temperature compensated + external pressure compensation)
Mass flow (liquid): ±0.85%

Zakres pomiarowy Liquid: 0.2 to 2100 m³/h (0.15 to 1520 ft³/min)
depending on medium: water with 1 bar a, 20 °C (14.5 psi a, 68° F)
Steam, gas: 1.5 to 28000 m³/h (0.9 to 16600 ft³/min)
depending on medium: steam with 180 °C, 10 bar a (356 °F, 145 psi a); air with 25 °C, 4.4 bar a (77 °F, 63.8 psi a)

Zakres temperatury medium Standard: –40 to +260 °C (–40 to +500 °F)
High/low temperature (option): –200 to +400 °C (–328 to +752 °F)

Maks. ciśnienie procesu PN 100, Class 600, 20K

Materiały w kontakcie z medium Measuring tube: 1.4408 (CF3M); CX2MW similar to Alloy C22, 2.4602
DSC sensor: 1.4404 (316/316L); UNS N06022 similar to Alloy C22, 2.4602
Process connection: 1.4404/F316/F316L); 2.4602

Przepływomierz Coriolisa Proline Promass Promass P 100 / 8P1B dla przemysłu farmaceutycznego

Porównaj

Proline Promass P 100 Przepływomierz masowy Coriolisa

Specjalistyczny przepływomierz z ultrakompaktowym przetwornikiem serii 100 dla branży farmaceutycznej i Life Sciences.

Maksymalny błąd pomiaru Mass flow (liquid): ±0.1 %
Volume flow (liquid): ±0.1 %
Density (liquid): ±0.0005 g/cm³

Zakres pomiarowy 0 to 70 000 kg/h (0 to 2570 lb/min)

Zakres temperatury medium Standard: –50 to +150 °C (–58 to +302 °F)
Option: –50 to +205 °C (–58 to +401 °F)

Maks. ciśnienie procesu PN 63, Class 300, 40K

Materiały w kontakcie z medium Measuring tube: 1.4435 (316L)
Connection: 1.4435 (316L); 1.4404 (316/316L)

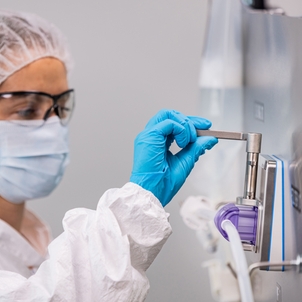

Product picture of Proline Promass U 500

Niedostępny

Porównaj

Proline Promass U 500 Coriolis flowmeter

Niedostępny

First single-use flowmeter for biotech applications with premium performance, cGMP compliance, and up to 4 I/Os

Maksymalny błąd pomiaru Mass flow (liquid): ±0.5%

Zakres pomiarowy 0 to 75 kg/h (0 to 165,3 lb/min)

Zakres temperatury medium 3 to 60°C (37.4 to 140°F)

Maks. ciśnienie procesu 6 bar (87 psi)

Materiały w kontakcie z medium Measuring tubes: Stainless steel 1.4435, 316L
Hose connection nipple: Makrolon Rx 1805 polycarbonate

Do you need help selecting and sizing your next device?

Comfortably select, size and configure best-fit products for your measuring tasks and application.

Go to Applicator

About flow measurement for liquids, gases and steam

Consistent product quality, safety, process optimization and environmental protection – these are only a few reasons why industrial flow measurement is becoming more important all the time. Water, natural gas, steam, mineral oil, chemicals are some of the fluids that have to be measured day in, day out. There is no single, across-the-board technology suitable for all these applications, so you can choose the flowmeter best suited to your process needs from our comprehensive product basket.

Benefits

From the communication-capable single measuring point to the complete solution for higher-level control systems: you can always rely on the fact that we customize our products to your process requirements.
Together with automated process control and state-of-the-art communication interfaces (fieldbus systems), flow metering has advanced into more and more new fields of application in recent years.
You can choose among various measuring principles - electromagnetic measuring of volume flow, mass flow based on either the Coriolis or thermal principle, measuring of volume flow based on the vortex or ultrasonic principle.

Single-use flow measurement in the biotech industry with Proline Promass U 500

High accuracy and new possibilities thanks to multivariable Coriolis measuring technology as well as comprehensive industry compliance
