Kluczowe parametry
-
Błąd pomiaru
class A acc. to IEC 60751
class B acc. to IEC 60751 -
Czas odpowiedzi
63% rt = 3 s
-
Maks. ciśnienie procesu (statyczne)
Not applicable
-
Zakres temperatur pracy
PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F) -
Maks. długość zanurzeniowa na żądanie
up to 100" (2540 mm)
others on request
Zastosowanie
Ten modułowy termometr jest przeznaczony do stosowania w trudnych warunkach środowiskowych, m.in. w energetyce, rafineriach lub w przemyśle chemicznym i petrochemicznym. Termometr o solidnej konstrukcji, przeznaczony do zabudowy w istniejącej osłonie. Z różnymi typami przetworników główkowych, stanowi kompletny, gotowy do użycia punkt pomiarowy, o wysokiej dokładności i niezawodności. Różnorodne połączenia, wymiary i materiały (takie jak 316L SS i Hastelloy C276) oferują szerokie możliwości zastosowania.

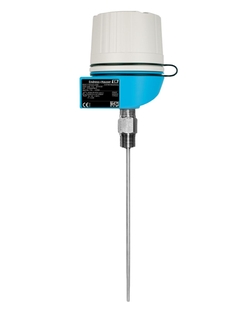

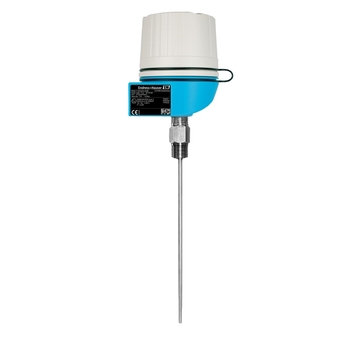

Czujnik temperatury T15 jest czujnikiem rezystancyjnym, przeznaczonym do stosowania w trudnych warunkach środowiskowych. Dopuszczenie FM i CSA pozwala na jego użycie w obszarach zagrożonych wybuchem.
Czujnik temperatury składa się z sondy pomiarowej z izolowanym elementem termorezystancyjnym i płaszcza.
Czujnik może być stosowany w procesach przemysłowych takich, jak:
Przemysł chemiczny
Przemysł petrochemiczny
Rafinerie
Platformy wydobywcze
Korzyści
Termometry modułowe z dopuszczeniem CSA i FM w wykonaniu przeciwwybuchowym (XP) Klasa I, Div. 1 zapewniają maksymalne bezpieczeństwo procesu
Kompleksowy dostawca rozwiązań do pomiaru temperatury. Najwyższej klasy przetwornik pomiarowy ze zintegrowanym czujnikiem temperatury do stosowania w trudnych warunkach pracy w przemyśle procesowym
Gotowy do natychmiastowego montażu!
Lepsza izolacja galwaniczna większości przyrządów (napięcie przebicia: 2 kV)
Prosta struktura kodu zamówieniowego. Konkurencyjny stosunek jakości do ceny. Łatwe zamawianie i ponowne zamawianie. Pojedynczy kod zamówieniowy dla kompletnego punktu pomiarowego, obejmującego czujnik, osłonę i przetwornik
Wysoka stabilność długoterminowa wszystkich przetworników iTEMP: ≤0.05%/rok
