Kluczowe parametry
-
Typ sygnału wejściowego
1 x analogue 4...20 mA/HART®
-
Typ sygnału wyjściowego
Not defined
-
Wyświetlacz
LCD 17 mm (0.67")
5-digit
7-segment bargraph
Plain text display for unit/TAG
Activatable backlight -
Power Supply
Loop powered

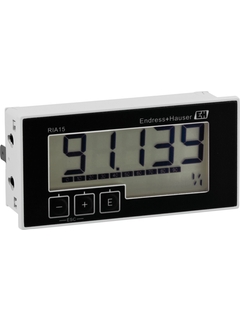

Zastosowanie
Wskaźnik procesowy jest dostępny w wersji analogowej 4...20 mA oraz z protokołem HART®. W wersji HART® możliwość naprzemiennego wyświetlania wskazań maksymalnie czterech wartości mierzonych. W wersji HART® wskaźnik może być skonfigurowany jako urządzenie primary lub secondary master i wysyłać zapytania do podłączonych czujników. Dzięki kompaktowej konstrukcji wersji z obudową obiektową i tablicową, urządzenie może być stosowane w wielu aplikacjach. Ogromną zaletą, szczególnie w przypadku aplikacji Ex, jest niewielki spadek napięcia < 1V (<1.9 V dla wersji HART®).
Wyświetla zmierzone wartości 4...20mA lub zmienne procesowe HART we wszystkich branżach przemysłu
Wyświetla wartość sygnału pomiarowego na ekranie za pomocą cyfr i wskaźnika słupkowego
Przedstawia wartość skalowalną
Za pomocą opcji "Poziom" lub "Analiza" możliwość dokonywania ustawień na wybranych czujnikach oraz dostępnych wartościach mierzonych, wraz z szybkim i łatwym ustawieniem jednostek.
Korzyści
Wyświetla wartości mierzone odwzorowujące sygnał prądowy 4...20 mA lub do 4 zmiennych z podłączonych czujników HART® (opcja); Możliwość skonfigurowania jako primary i secondary HART® master
5-cyfrowy wyświetlacz wartości mierzonych z podświetleniem, wysokość liter: 17 mm (0.67"), wraz z jednostką i wskaźnikiem słupkowym

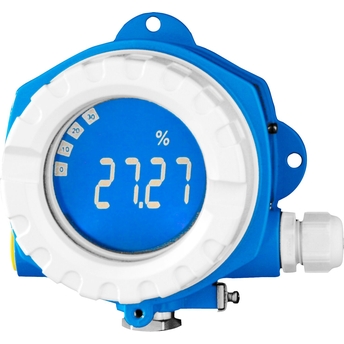

Stopień ochrony wersji z obudową tablicową: IP65, obiektową: IP66; dopuszczenie Ex;
Minimalna głębokość zabudowyBrak konieczności zewnętrznego zasilania; spadek napięcia ≤1 V (HART® ≤1.9 V)
Łatwa obsługa i parametryzacja za pomocą 3 przycisków
Międzynarodowe dopuszczenia; dopuszczenie morskie
Odporność na zakłócenia zgodna z PN-EN 60508
