Radarowe pomiary poziomu
Micropilot FMR54

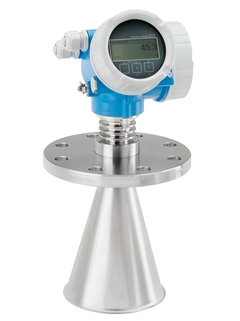

Micropilot FMR54 ©Endress+Hauser

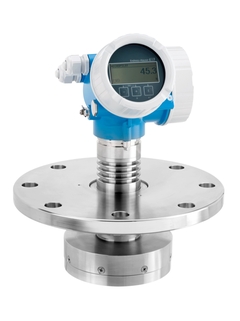

Micropilot FMR54 z anteną planarną ©Endress+Hauser

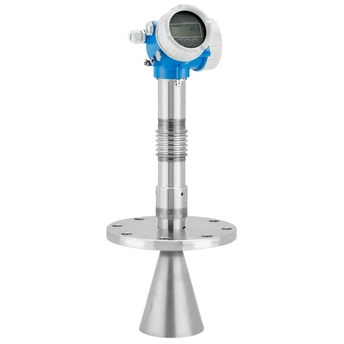

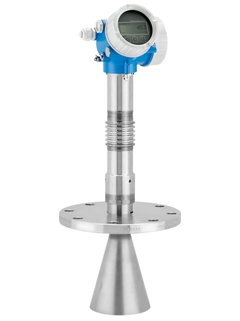

Micropilot FMR54 w wersji wysokotemperaturowej ©Endress+Hauser

Zasada działania radarowej sondy poziomu

Film instruktażowy prezentujący uruchomienie radarowych sond poziomu Micropilot FMR5x i Levelflex FMP5x

Pamięć HistoROM w przyrządach Endress+Hauser - system bezpiecznego gromadzenia i przetwarzania danych

Algorytmy adaptacyjne Multi-Echo Tracking przetwarzania echa mikrofalowego gwarantują bezpieczeństwo pomiarów poziomu

Do pomiarów poziomu cieczy gorących, intensywnie odparowujących lub w obecności lotnego amoniaku

Micropilot FMR54 służy w aplikacjach wysokotemperaturowych i wysokociśnieniowych, w obecności parowania i kondensacji lub lotnego amoniaku. Unikatowa antena planarna jest dedykowana do rur osłonowych lub prowadnic dachów pływających. Sonda służy do ciągłego, bezkontaktowego pomiaru poziomu cieczy, past i szlamów w zbiornikach magazynowych, buforowych i w reaktorach przemysłowych z mieszadłami. Zmiany gęstości medium, temperatury i ciśnienia, jak również różnorodne opary nad jego powierzchnią nie mają wpływu na przebieg pomiaru. Zdalny dostęp do FMR54 jest możliwy za pomocą Bluetooth i nieodpłatnej aplikacji SmartBlue np. na smartfon.

  • Korzyści

    • Dokładny i powtarzalny pomiar różnych mediów, w zmiennych warunkach procesowych

    • Wbudowana pamięć HistoROM kopii zapasowej danych zapewnia wysoką dyspozycyjność pomiaru

    • Poziom nienaruszalności bezpieczeństwa SIL2 wg PN-EN 61508, SIL3 dla pracy w...

  • Zastosowanie

    Sonda przeznaczona do aplikacji wysokotemperaturowych a także do do pomiarów w rurach osłonowych, prowadnicach dachów pływających lub w naczyniach poziomowskazowych; z anteną stożkową lub planarną;

    • Maks. zakres pomiarowy: 20 m;

    • Przyłącza technologiczne...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Level radar

  • Charakterystyka / Aplikacja

    Continuous non-contact level measurement for use in high-pressure and high-temperature applications,

    Horn or planar antenna

  • Wersje specjalne

    Heartbeat Technology,

    SIL 2 according to IEC 61508,

    Bluetooth® commissioning,

    Operation and maintenance SmartBlue App,

    Safety and reliability with Multi-Echo Tracking,

    HistoROM,

    RFID TAG for easy identification

  • Zasilanie / Komunikacja

    2-wire (HART / PROFIBUS PA/ FOUNDATION Fieldbus)

    4-wire (HART)

    Bluetooth® wireless technology and App (optional)

  • Częstotliwość

    C-band (~6 GHz)

  • Błąd pomiaru

    +/- 6 mm (0.24 in)

  • Temperatura otoczenia

    -50...+80 °C

    (-58...+176 °F)

  • Temperatura procesu

    -60...+400°C

    (-76...+752°F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    Vacuum...160 bar

    (Vacuum...2320 psi)

  • Główne części wchodzące w kontakt z medium

    316L

  • Przyłącze technologiczne

    Flange:

    DN80...DN300,

    ASME 3"...12",

    JIS 10K, 20K

  • Wielkość zbiornika/Aplikacja

  • Maks. odległość pomiarowa

  • Radar_Mediengruppe_en.jpg
  • Wyjście

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

    Bluetooth® wireless technology

  • Certyfikaty / Dopuszczenia

    ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC

  • Safety approvals

    Overfill prevention WHG

    SIL

  • Design approvals

    EN 10204-3.1

    NACE MR0175, MR0103

    ASME B31.3

    AD2000

  • Marine approval

    GL/ ABS/ LR/ BV/ DNV

  • Opcje

    Display,

    Customized parameterization,

    Remote operation via SmartBlue App using Bluetooth®,

    PWIS free,

    Gastight feed through

  • Wartości umożliwiające zastosowanie

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Akcesoria / Części zamienne

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115174

      Filtr obudowy 304, GT18, 1 sztuka

      Consists of: 2x filter plug metall 316L. 1x pressure compensation filter. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 19 Order code 71115175

      Filtr obudowy Brass/Ni GT19/20, 1 szt.

      Consists of: 2x filter plug brass nickel. Pressure compensation filter. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Set housing securing clamps

      Zastosowanie: Obudowa GT18/GT19/GT20 FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110281

      Pokrywa GT18 316L, uszczelnienie

      Materiał: 316L. O-ring, EPDM, pokrycie PTFE. Zastosowanie: FMP51/52/54/55/56/57, FMR51/52/53/54/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 20 Order code 71110282

      Pokrywa GT18 316L, wziernik, uszczeln.

      Material: 316L. O-ring EPDM, PTFE coated. Usage: FMP51/52/54/55/56/57, FMR51/52/53/54/57, FHX50. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110284

      Pokrywa GT18 316L, zaciski Ex d, uszczel

      Materiał: 316L. O-ring EPDM /pokrycie PTFE. Zastosowanie: Przediał podł. Ex d/XP, FMP51/52/54/55/56/57, FMR51/52/53/54/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110291

      Pokrywa GT18 316L, zaciski Ex, uszczeln.

      Materiał: 316L. O-ring EPDM, pokrywany PTFE. Zastosowanie: Przedział podł., nie dla Ex d/XP, FMP51/52/54/55/56/57, FMR51/52/53/54/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110292

      Cover GT19 PBT-FR, sight glass, gasket

      Material: plastics PBT-FR sight glas PC. O-ring EPDM, PTFE coated. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50.

    • Nr 20 Order code 71110293

      Pokrywa GT19 PBT, uszczelnienie

      Material: Plastik PBT, metalizowany. O-ring EPDM, pokryty PTFE. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 20 Order code 71110295

      Cover GT19 PBT, Terminal Ex, EPDM

      Material: plastics PBT, metallized. Usage: terminal compartment, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110297

      Pokrywa GT20 Alu, wziernik, uszczeln.

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokrywany PTFE. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Pokrywa GT20 Alu, uszczelnienie

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokrywany PTFE. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71383631

      Cover GT18 316L, FVMQ

      Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

    • Nr 20 Order code 71383666

      Cover GT18 316L, sight glass, FVMQ

      Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

  • 25
    • Nr 25 Order code 71383668

      Cover GT18 316L, terminal Ex, FVMQ

      Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

    • Nr 25 Order code 71383670

      Cover GT18 316L, terminal Ex d, FVMQ

      Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

  • 20
    • Nr 20 Order code 71383674

      Cover GT20 Alu, FVMQ

      Material: Alu. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

    • Nr 20 Order code 71383675

      Cover GT20 Alu, sight glass, FVMQ

      Material: Alu. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

  • 25
    • Nr 25 Order code 71110301

      Pokrywa GT20 Alu, zaciski Ex, uszczeln.

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokywane PTFE. Zastosowanie: przedział podłączeniowy, nie dla Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Pokrywa GT20 Alu, Zaciski Exd, uszczeln.

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokrywane PTFE. Zastosowanie: Przedział podłączeniowy Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185516

      Cover GT18 316L, Terminal, OVP, gasket

      Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Cover GT20 Alu, Terminal, OVP, gasket

      Material: aluminium. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185518

      Cover GT19 PBT, Terminal, OVP, EPDM

      Material: plastic PBT, metallizied. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

    • Nr 25 Order code 71383671

      Cover GT18 316L, Terminal, OVP, FVMQ

      Material: 316L. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

    • Nr 25 Order code 71383679

      Cover GT20 Alu, Terminal Ex, FVMQ

      Material: Alu. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

    • Nr 25 Order code 71383680

      Cover GT20 Alu, Terminal Ex d, FVMQ

      Material: Alu. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

    • Nr 25 Order code 71383682

      Cover GT20 Alu, Terminal, OVP, FVMQ

      Material: Alu. O-Ring FVMQ. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

  • 65
    • Nr 65 Order code 71110303

      Zestaw uszcz. do ob. GT18, GT19, GT20

      Consists of: O-ring 88.5x3.53 EPDM/PTFE, cover electronics compartment, housing GT19. O-Ring 88.5x3.53 NBR, cover electronics compartment, housing GT18, GT20. O-ring 91.67x3.53 EPDM/PTFE, cover terminal compartment, housing GT19. O-Ring 91.67x3.53 NBR, cover terminal compartment, housing GT18, GT20. O-ring 50.39x3.53 EPDM/PTFE, housing/sensor. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 65 Order code 71384797

      Sealing set GT18/20, FVMQ

      Consists of: O-Ring 88,5x3,53 FVMQ cover electronics compartment, housung GT18, GT20. O-Ring 91,67x3,53 FVMQ cover terminal compartment, housung GT18, GT20. Usage: FMP51/FMP54, FMR51/FMR52/FMR54. Usage: Prowirl 200.

    • Order code 71128617

      Overvoltage protection (OVP10),1-Channel

      4-20mA HART. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Ochronnik p-przepięc. (OVP20),2-kanałowy

      4-20mA HART, 4-20mA. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 34
    • Nr 34 Order code 71108594

      I/O module 2-wire, 4-20mA, HART, Ex, V2

      Non-Ex, Ex. 1x current output HART. Version 2. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71108599

      I/O module, 2-wire, 4-20mA,HART, PFS, Ex

      Non-Ex, Ex. 1x current output HART, 1x PFS. PFS=switch output. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71164940

      I/O module, 2-wire, PA/FF, PFS, Ex, V2

      Non-Ex, Ex. PROFIBUS PA, FOUNDATION Fieldbus. PFS=switch output. Version 2. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200, Prowirl 200, Promag 200.

    • Nr 34 Order code 71187812

      I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2

      Version 2. Not for Ex d/XP. LP=low powered. 1x current output HART. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207473

      I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 10,4-48VDC. 1x wyjście prądowe HART. Wersja 2. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207474

      I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V2

      Non-Ex, Ex. Current output, 4-20mA HART + 4-20mA analog. Version 2. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207475

      I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 90-253VAC. 1x wyjście prądowe HART. Wersja 2. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

  • 37
    • Nr 37 Order code 71110279

      Zestaw zacisków 4-przew., moduł I/O

      Zawiera: 2x wtyki 2 polowe, zielone, 2x wtyki 2 polowe, czerwone. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 37 Order code 71110280

      Zestaw zacisków 2-przew., moduł I/O

      Zawiera: 4x zacisk 2 polowy, zielony. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Moduł wyświetlacza, SD02, przciski mech.

      Dla obudowy: GT18, GT19, GT20. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Zawartość: Wyświetlacz SD02, przewód spiralny, przewód taśmowy, osłona złącza.

    • Nr 40 Order code XPD0025-

      Moduł wyświetlacza, SD03, Touch Control

      Dla obudowy: GT18, GT19, GT20. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Zawartość: Wyświetlacz SD03 podświetlany, przewód spiralny, osłona złącza.

  • 55
    • Nr 55 Order code 71187625

      Horn FMR54, DN80/3", 316L

      Material: 316L. Allen screws + spring washers, Nordlock washer. Usage: FMR54.

    • Nr 55 Order code 71187628

      Horn FMR54, DN100/4", 316L

      Material: 316L. Allen screws + spring washers, Nordlock washer. Usage: FMR54.

    • Nr 55 Order code 71187631

      Horn FMR54, DN150/6", 316L

      Material: 316L. Allen screws + spring washers, Nordlock washer. Usage: FMR54.

    • Nr 55 Order code 71187633

      Horn FMR54, DN200/8", 316L

      Material: 316L. Allen screws + spring washers, Nordlock washer. Usage: FMR54.

    • Nr 55 Order code 71187636

      Horn FMR54, DN250/10", 316L

      Material: 316L. Allen screws + spring washers, Nordlock washer. Usage: FMR54.

    • Nr 55 Order code 71187639

      Horn FMR54, DN80/3", 316L, 3.1

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71187641

      Horn FMR54, DN100/4", 316L, 3.1

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71187643

      Horn FMR54, DN150/6", 316L, 3.1

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71187648

      Horn FMR54, DN200/8", 316L, 3.1

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71187650

      Horn FMR54, DN250/10", 316L, 3.1

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71273164

      Horn FMR54, DN100/4", 316L, 3.1+PMI-Test

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. PMI-Test (XRF), internal procedure, wetted metallic parts, inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71273165

      Horn FMR54, DN80/3", 316L, 3.1+ PMI-Test

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. PMI-Test (XRF), internal procedure, wetted metallic parts, inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71273168

      Horn FMR54, DN150/6",316L, 3.1+ PMI-Test

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. PMI-Test (XRF), internal procedure, wetted metallic parts, inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71273171

      Horn FMR54, DN200/8",316L, 3.1+ PMI-Test

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. PMI-Test (XRF), internal procedure, wetted metallic parts, inspection certificate. Usage: FMR54.

    • Nr 55 Order code 71273173

      Horn FMR54, DN250/10",316L, 3.1+PMI-Test

      Material: 316L. Allen screws + spring washers, Nordlock washer. 3.1 Material certificate, wetted metallic parts, EN10204-3.1 inspection certificate. PMI-Test (XRF), internal procedure, wetted metallic parts, inspection certificate. Usage: FMR54.

    • Order code 71162242

      Osłona pogodowa GT18/GT19/GT20 316L

      Zastosowanie: Levelflex FMP5x, Promass 200/TB2, Prosonic Flow 200.

    • Order code 71377355

      Moduł Bluetooth (BT10)

      Moduł do komunikacji bezprzewodowej. Zastosowanie: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.
