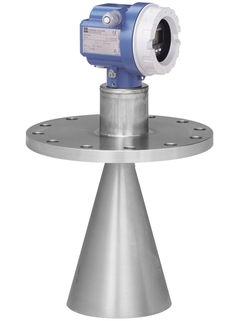

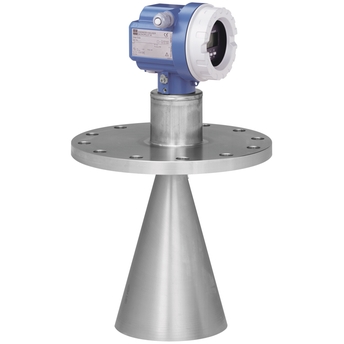

Micropilot M FMR230

This product is no longer available.

Please check new generation in the section predecessor / successor or contact your local Endress+Hauser entity.

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Level radar

  • Charakterystyka / Aplikacja

  • Zasilanie / Komunikacja

    2-wire (HART / PROFIBUS PA / FOUNDATION Fieldbus)

  • Częstotliwość

    C-band (~6 GHz)

  • Błąd pomiaru

    +/- 10 mm

  • Temperatura otoczenia

    -40 °C...+80 °C

    (-40 °F...+176 °F)

  • Temperatura procesu

    -60 °C...+400 °C

    (-76 °F...+752 °F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    Vacuum...160 bar

    (Vacuum...2320 psi)

  • Główne części wchodzące w kontakt z medium

    316L, Alloy C

  • Przyłącze technologiczne

    Flange:

    DN80...DN250,

    ASME 3"...10",

    JIS 10K

  • Higieniczne przyłącze technologiczne

    Tri-Clamp ISO2852

  • Wielkość zbiornika/Aplikacja

  • Maks. odległość pomiarowa

  • Radar_Mediengruppe_en.jpg
  • Wyjście

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certyfikaty / Dopuszczenia

    ATEX, FM, CSA, IECEx, TIIS, NEPSI

    Overfill prevention WHG

    SIL

    EN10204-3.1

    NACE

    Marine GL/ABS/NK

  • Opcje

    DN80/DN100 for Bypass/Stilling well

  • Wartości umożliwiające zastosowanie

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Akcesoria / Części zamienne

Nr
Order code
Specification
    • Order code 52006628

      Instrument plug M 20-M 12 "PA" (WDM)150

      4-pin metall plug for installation in the device, providing connection to a T-Box (WDM) or cable socket (WDM). Cable length: 150mm. Not suitable for PROMAG and PROMAG.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 65
    • Nr 65 Order code 535720-9010

      Sealing kit FMR2xx

      Consists of: 2x gasket Pg13.5 FA. 2x O-ring 17.0x2.0 EPDM. 1x O-ring 49.21x3.53 EPDM. 2x O-ring 17.12x2.62 FKM. 1x O-ring 113.9x3.53 EPDM. 1x O-ring 72.0x3.0 EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 20
    • Nr 20 Order code 52005936

      Cover F12/T12 Alu, window, gasket

      Material: Aluminium. Usage: VU331, Housing F12/T12, Micropilot M/S, Prosonic M, Levelflex M.

  • 11
  • 20
  • 11
    • Nr 11 Order code 52019062

      Cover terminal compartment F12/F23,FHX40

      Hood terminal compartment. Usage: Separate display, Micropilot M, Prosonic M, Levelflex M.

  • 21
  • 11
  • 35
    • Nr 35 Order code 52006197

      Terminal module 4-pole, HART, 2-wire

      Cable connection. Usage: Housing F12/F23, Micropilot M, Levelflex M, Prosonic M.

    • Nr 35 Order code 52012156

      Terminal module 4-pole, PA, FF

      PROFIBUS PA, FOUNDATION Fieldbus. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Order code 52013302

      Terminal mod. Ex d, 4pole,2wr, HART, T12

      Usage: Housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52013303

      Terminal mod. Ex d, 2pole,2wr, PA/FF,T12

      2-wire, PROFIBUS PA/FOUNDATION Fieldbus. Ex d limiter. Usage: Housing T12, Levelflex M, Micropilot M, Prosonic M.

    • Nr 35 Order code 52014817

      Terminal module 4p, HART, ferrit, (F12)

      GL/ABS marine certificate. Usage: Micropilot M, Levelflex M.

    • Nr 35 Order code 52014818

      Terminal module 4p, PA/FF, ferrit, (F12)

      GL/ABS marine certificate. Usage: Micropilot M, Levelflex M.

    • Nr 35 Order code 52018949

      Terminal module 4p, EEx ia, HART,T12,OVP

      4-pole, 2-wire. OVP = overvoltage protection. Usage: Housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52018950

      Terminal module 2p, EEx ia,PA/FF,T12,OVP

      2-pole, 2-wire. PROFIBUS PA, FOUNDATION Fieldbus. OVP = overvoltage protection. Usage: Housing T12, Levelflex M, Prosonic M, Micropilot M.

  • 31
  • 30
    • Nr 30 Order code 71023757

      Electronics FMR23x/FMR24x, Ex, HART,v4.0

      Version 4.0. Usage: FMR230/FMR231, FMR240/FMR244/FMR245.

    • Nr 30 Order code 71023758

      Electronics FMR23x/FMR24x, Ex, PA, v4.0

      PROFIBUS PA, version 4.0. Usage: FMR230/FMR231, FMR240/FMR244/FMR245.

    • Nr 30 Order code 71023759

      Electronics FMR23x/FMR24x, Ex, FF, v4.0

      FOUNDATION Fieldbus, version 4.0. Usage: FMR230/FMR231, FMR240/FMR244/FMR245 with HF module, version uP III.2.

  • 40
  • 55
  • 40
    • Nr 40 Order code FHX40-

      Wyświetlacz FHX40

      Zdalny wyświetlacz z obsługa lokalną. Obudowa aluminiowa polowa IP65/IP67. Wyświetlacz 4-liniowy LCD. :: Menu z otwartym tekstem. :: Łatwe ustawienie. :: Wybór języka obsługi. :: Krzywa obwiedni echa. Zastosowanie: FMG60, FMU40/FMU41/FMU42/FMU43/FMU44

  • 50
