Kluczowe parametry
-
Maksymalny błąd pomiaru
Volume flow: ±0.5 % o.r. ± 2 mm/s (0.08 in/s)
-
Zakres pomiarowy
4 dm3/min to 1100 m3/h (1 to 4850 gal/min)
-
Zakres temperatury medium
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F) -
Maks. ciśnienie procesu
PN 40, Class 300, 20K
-
Materiały w kontakcie z medium
Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Zastosowanie

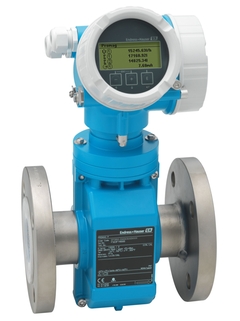

Promag P 200 jest wykonany całkowicie w technologii dwuprzewodowej. Umożliwia to łatwą integrację z istniejącą infrastrukturą i systemami sterowania procesem. Dodatkową zaletą jest wysokie bezpieczeństwo pracy w strefach zagrożonych wybuchem, dzięki iskrobezpiecznej konstrukcji oraz łatwy i szybki montaż. Promag P 200 jest przeznaczony do zastosowań w przemyśle chemicznym i procesowym, cieczach korozyjnych i o wysokiej temperaturze.
Dwukierunkowa zasada działania jest praktycznie niezależna od ciśnienia, gęstości, temperatury i lepkości medium
Do zastosowań w przemyśle chemicznym i procesowym, cieczach korozyjnych i o wysokiej temperaturze.
Cechy przepływomierza
Średnica nominalna: maks. DN 200 (8")
Dopuszczenia do pracy w strefach zagrożonych wybuchem
Wykładzina wykonana z PTFE lub PFA
Przetwornik zasilany z pętli sygnałowej
Trwała dwukomorowa obudowa przetwornika
Bezpieczeństwo instalacji: międzynarodowe dopuszczenia (SIL, ATEX)
Korzyści
Uniwersalne zastosowanie - szeroki asortyment materiałów wchodzących w kontakt z medium
Energooszczędny pomiar przepływu - nie wprowadza strat ciśnienia wskutek przewężenia przekroju czujnika przepływu
Wygodne podłączenie elektryczne - oddzielny przedział podłączeniowy
Bezpieczna obsługa za pomocą przycisków "Touch control" - brak konieczności otwierania obudowy, podświetlany wyświetlacz
Bezobsługowy - brak elementów ruchomych
Wbudowana zaawansowana diagnostyka i weryfikacja – Heartbeat Technology
