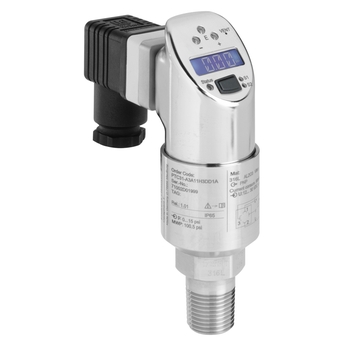

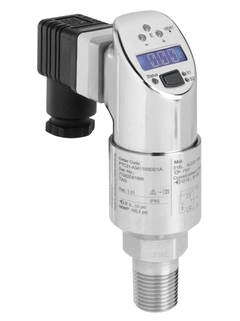

Ceraphant T PTC31

Ceraphant PTC31 - Ciśnienie absolutne i względne

This product is no longer available.

Please check new generation in the section predecessor / successor or contact your local Endress+Hauser entity.

Funkcje i specyfikacja

Powrót

Details

Zasada pomiaru

Pressure switch
Charakterystyka

Intelligent pressure switch with ceramic, vacuum tight measuring cell, longterm stable and overload resistant
Zasilanie / Komunikacja

12...30VDC
Błąd pomiaru

0,5%
Stabilność długoterminowa

0,15% of URL/year
Temperatura procesu

-40°C...100°C
(-40°F...212°F)
Temperatura otoczenia

-40°C...85°C
(-40°F...185°F)
Zakres pomiarowy

100mbar...40bar
(1.5psi...600psi)
Wartość graniczna nadciśnienia

60bar (900psi)
Przyłącze technologiczne

Threads
Wyjście

1x PNP switch
2x PNP switch
1x PNP switch + 4...20mA analogue
Design approvals

EN10204-3.1
Wersje specjalne

Digital display
Robust SS-housing with Ra < 0,8 micron

Pokaż więcej
Pokaż mniej

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Typ materiałów do pobrania

Filtr

Ceraphant T PTC31, PTP31, PTP35
Pressure switch for safe measurement and monitoring of absolute and
gauge pressures

Karta katalogowa (TI)
ReadWin® Quick Setup
Operating Manual
ReadWin® Quick Setup Temperature
PC Software

Instrukcja obsługi (BA)
Ceraphant T, PTC31, PTP31, PTP35
Pressure switch forsafe measurement and monitoring of absolut and
gauge pressures

Short Instruction (KA)

10/15

Angielski
Weld-in adapter G1, G3/4 Special Documentation
Weld-in adapter G1, G3/4

Dokumentacja specjalna (SD)
压力测量
用于过程压力、差压、液位和流量测量的专业仪表

Obszary działalności (FA)

09/15

Chiński
Basınç Ölçümü
Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar

Obszary działalności (FA)

05/15

Turecki
Pressure measurement
American version: Powerful instruments for process pressure,
differential pressure, level
and flow

Obszary działalności (FA)

03/17

Angielski
Mesure de pression
Appareils de mesure pour la pression de process, la pression
différentielle, le niveau et le débit

Obszary działalności (FA)

03/17

fr
Catálogo Medición de Presión
Instrumentos para la medición de presión, presión diferencial, nivel y
caudal de proceso

Obszary działalności (FA)

03/17

Hiszpański
Pressure measurement
Powerful instruments for process pressure, differential pressure, level
and flow

Obszary działalności (FA)

03/17

Angielski
Druckmesstechnik
Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand
und Durchfluss

Obszary działalności (FA)

03/17

Niemiecki
Misura della pressione
Potenti strumenti per la misura della pressione di processo, pressione
differenziale,
livello e portata

Obszary działalności (FA)

03/17

Włoski
Pomiar ciśnienia
Potężna aparatura do pomiaru
ciśnienia procesowego, różnicy
ciśnień, poziomu i przepływu

Obszary działalności (FA)

03/14

Polski
Komplettpaket Druckmesstechnik
Ein Ansprechpartner - spart Zeit und reduziert Kosten

Broszura dot. kompetencji (CP)

05/15

Niemiecki
E-direct Produktcatalogus 2018-2019
High quality, low price

Katalogi Endress+Hauser (EC)

10/18

Niderlandzki
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !

Katalogi Endress+Hauser (EC)

09/19

fr
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!

Katalogi Endress+Hauser (EC)

06/20

Niemiecki
Ceraphant T
Kod przyrządu: PTC31-
Numer deklaracji: HE_00387_01.16

Manufacturer Declaration

Angielski
Ceraphant T
Kod przyrządu: PTC31-, PTP31-, PTP35-

EU Declaration

Niemiecki , Angielski , fr
Waterpilot, Deltapilot S, Deltapilot M, Deltapilot, Deltabar S, Deltabar M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar
Kod przyrządu: PTP33B-, PTP31B-, PTC31B-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP11-, PMD75-, PMD55-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-, FMX21-, FMX167-, FMD78-, FMD77-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50-
Region: Russia (TR CU), Russia (Declaration of Conformity)
Jednostka certyfikująca: EAC
Numer dopuszczenia: RU D-DE.MO10.B.05287

Miscellaneous

Rosyjski
Waterpilot, Deltabar S, Cerabar S, Cerabar M, Deltapilot S, Deltabar M, Deltapilot M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar
Kod przyrządu: PTP35-, FMD78-, PMP71-, PMD75-, FMD77-, PMD70-, PMP75-, PMP51-, PMP55-, PMC71-, FMD76-, FMB53-, FMB70-, PMC51-, PMD55-, FMB50-, FMD72-, FMX21-, PTP33B-, PTP31-, PTC31-, PMP23-, PMP135-, PMP11-, PMC131-, FMX167-, FMD71-
Jednostka certyfikująca: TÜV

Pressure Equipment

Niemiecki , Angielski
Cerabar, Cerabar M, Cerabar S, Cerabar T, Ceraphant T
Kod przyrządu: PTP35-, PTP31-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-
Region: Uzbekistan
Jednostka certyfikująca: UZS
Numer dopuszczenia: 02.6582

Metrology

Rosyjski
Ceraphant T
Kod przyrządu: PTC31-, PTP31-, PTP35-
Region: Russia
Jednostka certyfikująca: Rosstandart
Numer dopuszczenia: DE.C.30.004.A_27746

Metrology

Rosyjski
Cerabar, Ceraphant, Ceraphant T
Kod przyrządu: PMC11-, PMP11-, PTC31-, PTC31B-, PTP31-, PTP31B-
Region: Malaysia
Jednostka certyfikująca: SPAN
Numer dopuszczenia: SPAN/BPI/2699-2019

Metrology

Pokaż więcej
Pokaż mniej

Akcesoria / Części zamienne

Wyszukaj

Filtr

Order code

Specification

- Order code

  Unit is not repairable.

  Pokaż szczegóły Ukryj szczegóły
- Order code

  No spare parts available.

  Pokaż szczegóły Ukryj szczegóły
- Order code

  Phase out

  Pokaż szczegóły Ukryj szczegóły
- Order code

  06/2018

  Pokaż szczegóły Ukryj szczegóły

Pokaż więcej
Pokaż mniej

Poprzednia wersja
- PTC133

Następca

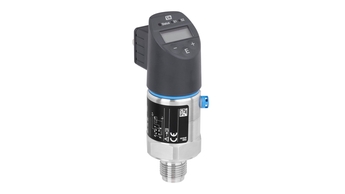

- Ceraphant PTC31B

  Ceraphant PTC31B to atrakcyjny cenowo sygnalizator ciśnienia z czujnikiem ceramicznym do bezpiecznego pomiaru ciśnienia bezwzględnego i względnego.
