Przetwornik do pomiaru ciśnienia bezwzględnego i względnego
Ceraphant PTP33B

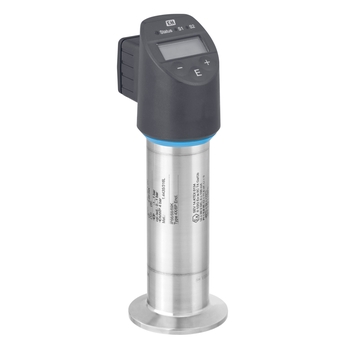

Ceraphant PTP33B — Pomiar ciśnienia bezwzględnego i względnego ©Endress+Hauser

Zasada pomiaru ciśnienia

  • Ceraphant PTP33B — Pomiar ciśnienia bezwzględnego i względnego

Sygnalizator ciśnienia z czujnikiem piezorezystancyjnym, spawaną metalową membraną i wyjściami I/O Link do aplikacji higienicznych

Ceraphant PTP33B to wyróżniający się atrakcyjną ceną sygnalizator ciśnienia z metalową membraną umożliwiający bezpieczne pomiary i monitorowanie ciśnienia bezwzględnego i względnego. Sygnalizator ciśnienia posiada kompaktową konstrukcję: charakteryzuje się bardzo wysoką stabilnością i odpornością na przeciążenia. PTP33B z obudową ze stali k.o. posiada dopuszczenie 3-A oraz EHEDG. Funkcja IO-Link umożliwia łatwą integrację i parametryzację urządzenia.

Segment Fundamental
  • F
  • L
  • E
  • X

  • Produkty podstawowe

  • Łatwe w doborze, montażu i obsłudze

Poziom zaawansowania

Prostota obsługi

  • Produkty standardowe

  • Niezawodne, wytrzymałe i łatwe w utrzymaniu

Poziom zaawansowania

Prostota obsługi

  • Produkty zaawansowane

  • Wysoka funkcjonalność i wygoda użytkowania

Poziom zaawansowania

Prostota obsługi

  • Produkty specjalistyczne

  • Zaprojektowane z myślą o wymagających procesach

Poziom zaawansowania

Prostota obsługi

Zależna od urządzenia

Segmentacja FLEX Poziom zaawansowania Prostota obsługi
  • F
  • L
  • E
  • X

Segment Fundamental

Zaspokoi Twoje podstawowe potrzeby pomiarowe

Poziom zaawansowania
Prostota obsługi
  • F
  • L
  • E
  • X

Segment Lean

Z łatwością obsłuży Twoje codzienne procesy

Poziom zaawansowania
Prostota obsługi
  • F
  • L
  • E
  • X

Segment Extended

Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom

Poziom zaawansowania
Prostota obsługi
  • F
  • L
  • E
  • X

Segment Xpert

Sprosta Twoim najbardziej wymagającym pomiarom

Poziom zaawansowania
Prostota obsługi

Zależna od urządzenia

  • Kluczowe parametry

    • Zakres pomiarowy

      +400 mbar....+40 bar
      (+6 psi....+600 psi)

Loading alternative products

Szybki wybór

Wybierz jedną z zaproponowanych przez nas opcji
Cenansprzedaży
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

PTP33B
Pokaż szczegóły Ukryj szczegóły
Pokaż szczegóły
Powrót do Szybkiego wyboru
  • <%feature%>
    <%coding%>
    <%label%>
SZT.
Ładowanie
Ceny tymczasowo niedostępne
from CHF 803.-
  • Opcjonalne dodatki
Aby kontynuować, użyj indywidualnego konfiguratora .
lub

Indywidualna konfiguracja

Kontynuuj wybór z uwzględnieniem wszystkich możliwych opcji

Dodatkowe elementy

  • Korzyści

    • Wbudowana elektronika umożliwiająca ekonomiczne monitorowanie i sterowanie procesem w systemach o strukturze rozproszonej

    • Diagnostyka oraz sygnalizacja lokalna zapewniona przez wskaźniki LED i wyświetlacz cyfrowy

    • Kompaktowy przetwornik ciśnienia do...

  • Zastosowanie

    Sygnalizator ciśnienia do monitorowania ciśnienia bezwzględnego lub względnego gazów, par, cieczy i pyłów.

    • Higieniczne przyłącza technologiczne, gwintowe

    • Temperatura pracy: od -10 do +100°C, +135°C przez maks. 1 godz.

    • Ciśnienie procesowe: od 400 mbarów do...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Pressure switch

  • Charakterystyka

    Intelligent pressure switch with metal diaphragm for hygienic applications,

    longterm stable

  • Zasilanie / Komunikacja

    10....30 VDC

  • Błąd pomiaru

    0.5 %,

    Platinum: 0.3 %

  • Stabilność długoterminowa

    0.2 % of URL/year

  • Temperatura procesu

    -40 °C...+100 °C

    (-40 °C...+212 °F)

  • Temperatura otoczenia

    -20 °C...+70 °C

    (-4 °F...+158 °F)

  • Zakres pomiarowy

    +400 mbar....+40 bar

    (+6 psi....+600 psi)

  • Wartość graniczna nadciśnienia

    160 bar (2320 psi)

  • Przyłącze technologiczne

    Thread: M24

  • Higieniczne

    DIN11851, Tri Clamp, SMS, Varivent

  • Wyjście

    1x PNP switch

    2x PNP switch

    1x PNP switch + 4...20 mA analogue

  • Design approvals

    EN 10204-3.1 final inspection report,

    Cleaned from oil and grease,

    Set min alarm

  • Hygienic approvals

    FDA concurring

    3A, EHEDG,

    EG1935/2004

  • Wersje specjalne

    Digital display,

    Fully welded process connections

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Akcesoria / Części zamienne

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 71336104

      Wtyk zaworowy ISO4400 M16, PTP/PTC3xB

      4-styki Zawiera: wtyk, śruba, uszczelka. Zastosowanie:PTP31B/PTP33B, PTC31B.

    • Order code 71336105

      Wtyk zaworow ISO4400 NPTF1/2, PTP/PTC3xB

      4-styki Zawiera: wtyk, śruba, uszczelka. Zastosowanie:PTP31B/PTP33B, PTC31B.

    • Order code 71337274

      O-ring 15,54x2,62 FKM,FDA, PMP23, PTP3xx

      Zawiera: 5x O-ring 15,54x2,62 FKM,FDA. Zastosowanie: PMP23, PTP33B, PTP35.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 52005087

      Adapter do wspawania G1, 316

      Króciec do przyłącza z membraną czołową. Materiał: 316L. Zastosowanie: PMP135, PTP35, PMP51, PMP23,PTP33B. Prawidłowy montaż tylko z narzędziem do spawania.

    • Order code 52010171

      Adapter do wspawania G1, 316L, 3.1

      Przyłącze czołowe. Materiał: 316L. Certyfikat spraw. mat. EN10204-3.1 Zastosowanie: PMP135, PMP51, PMP23, PTP35, PTP33B. Prawidłowy montaż z użyciem narzędzia do spawania.

    • Order code 52001051

      Adapter do wspawania G1 d=60, 316L

      Przyłącze procesowe do montażu czołowego. Materiał: 316L Uszczelnienie: O-ring silikonowy. Zgodność z FDA, EHEDG, 3-A. Zastosowanie: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Order code 52011896

      Adapter do wspawania G1, d=60, 316L, 3.1

      Przyłącze procesowe do montażu czołowego. Materiał: 316L. Certyfikat materiałowy EN10204-3.1 (elementy zwilżane ze stali 316L) Uszczelnienie: O-ring silikonowy. Zgodność z FDA, EHEDG, 3-A. Zastosowanie: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. Zastosowanie: TM401/TM411, TMR35.

    • Order code 52005272

      Narzędzie do spawania adaptera G1

      Stosować, aby uniknąć deformacji króćców 52005087 / 52010171 podczas spawania.

    • Order code 71041381

      Adapter do wspawania M24 D65, 316L

      Przyłącze procesowe do montażu czołowego. Średnica otworu: 65mm Materiał: 316L Uszczelnienie: EPDM O-ring Zgodność z FDA, EHEDG, 3-A Zastosowanie: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43

    • Order code 71041383

      Adapter do wspawania M24 D65, 316L, 3.1

      Przyłącze procesowe do montażu czołowego. Otwór: 65mm. Materiał: 316L. Certyfikat materiałowy EN10204-3.1 Uszczelka: EPDM O-ring. Atesty FDA, EHEDG, 3-A. Zastosowanie: FMP53, FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43.

    • Order code 52014472

      O-ring 28.17x3.53 VMQ, FDA, 5 pcs.

      Material: silicone VMQ 70. Usage: weld-in adapter G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. Sliding sleeve, Soliphant T.

    • Order code 71086102

      O-ring 28,17x3,53 VMQ, FDA, USP, 3 szt.

      Materiał: silikon VMQ. USP Class VI. Przeznaczenie: adapter do wspawania G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. Adapter do wspawania G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 71140668

      O-ring 28,17x3,53 EPDM, FDA, USP, 3 szt.

      Materiał: EPDM. USP Class VI. Zastosowanie: adapter do wspawania G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. Adapter do wspawania G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52023994

      Adap. proc. M24 Clamp 1...1 1/2", 316L

      M24 żeński Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23/FTW33 PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52023995

      Adapter proc. M24 Clamp 2", 316L

      M24 żeński Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Wymienne przyłącze technologiczne PTP35.

    • Order code 52023996

      Adapter proc.M24 Variv F DN25 PN40 316L

      M24 żeński Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodnośćz FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23/FTW33 PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52023997

      Proc. adap. M24 Variv N DN40 PN40 316L

      M24 żeński Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodnośćz FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23/FTW33 PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52023998

      Adapter proc. M24 DIN11851 DN50, 316L

      M24 żeński Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23/FTW33, PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52023999

      Adapter proc. M24 DIN11851 DN40, 316L

      M24 żeński Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23/FTW33, PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52024000

      Adapter proc. M24 APV-Inline, 316L

      M24 żeński Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43. Wymienne przyłącze technologiczne PTP35.

    • Order code 52024001

      Adapter proc. M24 Clamp 1", 316L, 3.1

      gwint M24 wewnętrzny Materiał: 316L. Cert. sprawdzenia mat. EN10204-3.1 Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23/FTW33, PMP23, PTP33B, QMW43 Wymienne przyłącze technologiczne PTP35.

    • Order code 52024002

      Adapter proc. M24 Clamp 2", 316L, 3.1

      M24 żeński. Materiał: 316L. Cert. sprawdzenia mat. EN10204-3.1 Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTL33, FTW23, FTW33, PMP23, PTP33B,QMW43. Wymienne przyłącze technologiczne PTP35.

    • Order code 52024003

      Adap.proc.M24 Variv.F DN25 PN40 316L 3.1

      M24 żeński. Materiał: 316L. Cert. sprawdzenia mat. EN10204-3.1 Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTW23/FTW33, FTL33, PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52024004

      Adap.proc.M24 Variv N DN40 PN40 316L 3.1

      M24 żeński. Materiał: 316L. Cert. sprawdzenia mat. EN10204-3.1 Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTW23/FTW33, FTL33, PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52024005

      Adapter proc. M24 DIN11851 DN50,316L,3.1

      M24 żeński. Materiał: 316L. Cert. sprawdzenia mat. EN10204-3.1 Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTW23/FTW33, FTL33, PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52024006

      Adapter proc. M24 DIN11851 DN40,316L,3.1

      M24 żeński Materiał: 316L. Cert. sprawdzenia mat. EN10204-3.1 Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Zastosowanie: FTW23/FTW33, FTL33, PMP23, PTP33B. Wymienne przyłącze technologiczne PTP35.

    • Order code 52024007

      Adapter M24 APV-Inline,316L, 3.1

      M24 żeńskie. Materiał: 316L. Cert. spraw. mat. EN10204-3.1 Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Przeznaczenie: FTL33, FTW23, FTW33, PMP23, PTP33B,QMW43. Wymienne przyłącze dla PTP35.

    • Order code 52026997

      Adapter M24 SMS 1-1/2", 316L

      M24 żeński. Materiał: 316L. Uszczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Przeznaczenie: FTL33, FTW23, FTW33, PMP23, PTP33B Wymienne przyłącze dla PTP35.

    • Order code 52026999

      Adapter proc. M24 SMS 1-1/2",316L, 3.1

      gwint M24 wewnętrzny Materiał: 316L. Cert. sprawdzenia mat. wg EN10204-3.1 USzczelka: EPDM 15.54x2.62mm. Zgodność z FDA, EHEDG, 3-A Przeznaczenie: FTL33, FTW23, FTW33, PMP23, PTP33B, QMW43 Wymienne przyłącze dla PTP35.

    • Order code 71258361

      Nakrętka DIN11851, F40, 304

      DIN11851 DN32. Zastosowanie: FTL20H, FTL33, FTW33, PMP23, PTP33B, QMW43.

    • Order code 52024267

      Uszczelki EPDM do adaptera M24

      5x O-ring 15.54x2.62mm Zgodność z FDA, EHEDG, 3-A Przeznaczenie: FTL33, FTW23, FTW33, PMP23,PTC31, PTP31/PTP33B/PTP35, QMW43. adapter procesowy M24.

    • Order code 71477801

      Armatura czoł. do wspawania do rur. DN25

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477803

      Armatura czoł. do wspawania do rur. DN32

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477807

      Armatura czoł. do wspawania do rur. DN40

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477808

      Armatura czoł. do wspawania do rur. DN50

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477812

      Armatura czołowa do rurociągówDN25,clamp

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477813

      Armatura czołowa do rurociągówDN32,clamp

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477816

      Armatura czołowa do rurociągówDN40,clamp

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 71477817

      Armatura czołowa do rurociągówDN50,clamp

      Usage: FTW23/FTW33, PMP23, PTP33B, QMW43.

    • Order code 52010285

      Kabel 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      Gniazdo M12. Kabel 5m PVC, Cu Sn/N Zastosowanie: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43
