Kluczowe parametry
-
Wyjście
24...28 V DC
-
Power Supply
100…240 V AC/DC
Zastosowanie

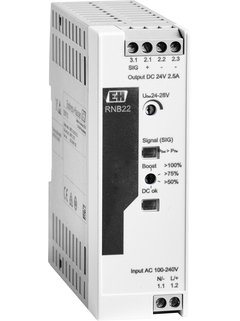

RNB22 to wysokosprawny, taktowany po stronie pierwotnej, kompaktowy zasilacz modułowego systemu interfejsów sygnałowych na szynę DIN. Dostarcza niezawodne, jednofazowe napięcie wyjściowe 24 VDC / 2.5 A, charakteryzuje się szerokim zakresem napięcia wejściowego 100 ... 240 VAC / 110 ... 250 VDC, oraz rezerwą dynamiczną i statyczną odpowiednio 5 A i 3.125 A.
Podczas pracy równoległej z modułem zasilania i sygnalizacji błędu RNF22, zasilacz RNB22 zapewnia redundancję, rezerwę mocy, monitoruje parametry pracy i sygnalizuje krytyczne stany robocze jeszcze przed wystąpieniem awarii.
Wysokosprawny zasilacz 24 VDC / 2.5 A o małym rozpraszaniu ciepła
Możliwość pracy równoległej w układach redundantnych z modułem zasilania i sygnalizacji błędu RNF22
Przeznaczony do systemów zdecentralizowanych lub szaf zdalnego sterowania
Kompaktowa obudowa, efektywne wykorzystanie miejsca w szafach sterowniczych
Małe rozpraszanie ciepła, nie wymaga odstępów bocznych przy montażu szeregowym
Temperatura otoczenia: –25 ... 70 °C (–13 ... 158 °F)
Korzyści
Bezpieczne i niezawodne jednofazowe napięcie wyjściowe, moc wyjściowa do 100 W
Funkcja inteligentnego monitorowania celem zapobiegania awariom i zapewnienia wysokiej dyspozycyjności systemu
Duża rezerwa mocy dla obwodów niskoprądowych
Ochrona przed przepięciami przejściowymi, zabezpieczenie przed zwarciem i pracą bez obciążenia
Montaż bez użycia narzędzi, pionowa lub pozioma pozycja montażowa
