Kluczowe parametry
-
Typ sygnału wejściowego
24 V DC
-
Wyjście
Uin - 0,8 V
-
Power Supply
24 V DC
Zastosowanie

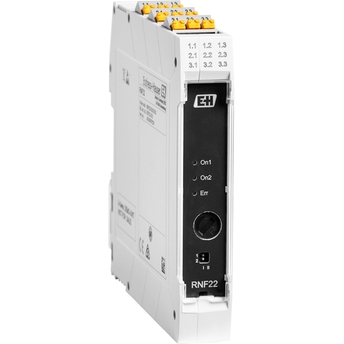

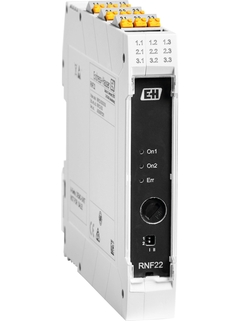

RNF22 jest modułem zasilania i sygnalizacji błędu, służącym jako redundantne źródło zasilania o napięciu 24 VDC, do podłączenia w magistralę interfejsów sygnałowych montowanych na szynie DIN w celu zapewnienia bezpiecznej pracy w obszarach zagrożonych wybuchem. Funkcja inteligentnej diagnostyki błędów sygnalizuje awarię zasilania lub zadziałanie bezpiecznika pulsowaniem kontrolki LED oraz za pomocą styku przekaźnika sygnalizacji błędu, zgodnie z zaleceniami NAMUR . Kompaktowy moduł systemowy jest zabezpieczony przed przepięciem i odwrotną polaryzacją poprzez rozłączenie diod zasilających.
Moduł zasilania i sygnalizacji błędu do bezpiecznej i niezawodnej pracy w obszarach zagrożonych wybuchem
Możliwość pracy jako niezależne lub redundantne źródło zasilania 24 VDC, prąd maks. 3.75 A
Wyjście przekaźnikowe do sygnalizacji błędów
Sygnalizacja błędów podłączonych wzmacniaczy separujących sygnału dwustanowego NAMUR (RLN22)
Aktywacja/deaktywacja funkcji diagnostyki i sygnalizacji błędów za pomocą mikroprzełącznika typu DIP switch
Temperatura otoczenia: –20 ... 60 °C (–4 ... 140 °F)
Korzyści
Bezpieczny i niezawodny zasilacz 24 VDC interfejsów sygnałowych APKiA, do pracy indywidualnej lub redundantnej
Wbudowana funkcja inteligentnej diagnostyki: sygnalizacja awarii zasilania lub zadziałania bezpiecznika
Szybkie i łatwe podłączenie za pomocą zacisków wtykowych
Kompaktowa obudowa: 17.5 mm (0.69"), efektywne wykorzystanie miejsca w szafach sterowniczych
