Kluczowe parametry
Temperatura procesu
Standard -40°C ... +70°C (-40°F ...158°F) With adapter for temperature reduction: -40°C to +450°C -40°F ...+842°F)
Absolutne ciśnienie medium / Wartość graniczna nadciśnienia
0.5 ... 6.8 bar abs standard (7.2 ... 98.6 psi abs) When using the adapter for temperature reduction: 0.8 to 5.1 bar abs (11.6 ...74 psi abs)
Zastosowanie

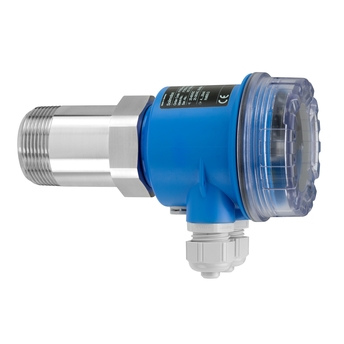

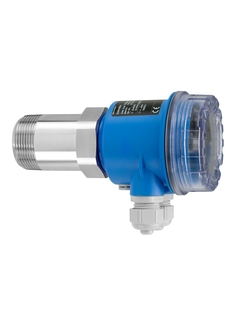

Soliwave FTR20 jest bezkontaktowym, mikrofalowym czujnikiem przepływu, wykorzystującym efekt Dopplera. Przyrząd jest stosowany do kontroli transportu materiałów sypkich lub kruszyw. Opcjonalnie, FTR20 jest wyposażony w funkcję analizy trendu zmian przepływu masowego materiału mierzonego, którym jest m.in. wegiel, pył węglowy, cement, klinkier, popiół lotny, granulaty lub proszki tworzyw sztucznych, zrębki lub pył drzewny itd.
Mikrofalowa sygnalizacja przepływu materiałów sypkich i kruszyw
Przyłącza technologiczne: gwintowe
Temperatura otoczenia: -40...70°C
Temperatura procesowa: -40...450°C (z adapterem wysokotemperaturowym)
Ciśnienie procesowe: 0,5 ... 6,8 bar (abs)
Międzynarodowe dopuszczenia do stosowania w strefach zagrożenia wybuchem
Korzyści
Czujnik, przetwornik i zasilacz umieszczone w jednym urządzeniu - łatwość montażu i podłączenia elektrycznego
Płynna regulacja czułości sygnalizacji przepływu
Opcjonalnie, funkcja analizy trendu zmian przepływu masowego materiału mierzonego i sygnał wyjściowy 4...20 mA
Wysoka trwałość: brak części ruchomych urządzenia, ulegających zużyciu
Segment Extended
Produkty zaawansowane
Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
©Endress+Hauser
Produkty podstawowe
Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
Produkty standardowe
Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
Produkty zaawansowane
Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
Produkty specjalistyczne
Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Segmentacja FLEX
Poziom zaawansowania
Prostota obsługi
Segment Fundamental
Zaspokoi Twoje podstawowe potrzeby pomiarowe
Poziom zaawansowania
Prostota obsługi
Segment Lean
Z łatwością obsłuży Twoje codzienne procesy
Poziom zaawansowania
Prostota obsługi
Segment Extended
Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom
Poziom zaawansowania
Prostota obsługi
Segment Xpert
Sprosta Twoim najbardziej wymagającym pomiarom
Poziom zaawansowania
Prostota obsługi
Loading alternative products
Nasze realizacje
Time saved, safety increased
Employees of Returkraft regularly have to fulfill and document all requirements of the SIL measuring points in the plant.
Przeczytaj całą historię
Produkcja innowacyjnych pestycydów w CIECH Sarzyna
CIECH Sarzyna w latach 2010-2013 przeprowadziła inwestycję budowy instalacji produkcyjnej substancji MCPA i MCPP-P o wartości ponad 146 mln złotych. Endress+Hauser dostarczył urządzenia kontrolno-pomiarowe, spełniające wysokie wymagania branży chemicznej.
Przeczytaj całą historię
Charakterystyka / Aplikacja
Flow indicator for bulk solids Non-contact motion detection (movement / no movement) of pneumatically or mechanically conveyed bulk solids of all kinds, also in potentially explosive atmospheres (dust Ex) Detection of changes in the mass flow of bulk solids via the optional 4 - 20 mA current output
Temperatura otoczenia
-40°C ... +70°C (-40°F...158°F)
Temperatura procesu
Standard -40°C ... +70°C (-40°F ...158°F) With adapter for temperature reduction: -40°C to +450°C -40°F ...+842°F)
Absolutne ciśnienie medium / Wartość graniczna nadciśnienia
0.5 ... 6.8 bar abs standard (7.2 ... 98.6 psi abs) When using the adapter for temperature reduction: 0.8 to 5.1 bar abs (11.6 ...74 psi abs)
Główne części wchodzące w kontakt z medium
316Ti/1.4571 Sensor diaphragm: PTFE or ceramic
Przyłącze technologiczne
Thread R 1½ (EN 10226) NPT 1½ (ASME B1.20.1)
Wyjście
Relay SPDT Analog 4 - 20 mA Solid-state relay
Certyfikaty / Dopuszczenia
Opcje
Adapter for temperature reduction
Najczęściej pobierane
Operating Instructions
Solimotion FTR20
Wersja angielska - 07/2020
Flow indicator for bulk solids
EN
PL
DE
10/07/2020
15/05/2018
01/07/2016
27/04/2016
31/03/2016
Język:
Angielski
Wersja:
10/07/2020
Rozmiar pliku:
2.5 MB
Nazwa pliku:
BA01136FEN_07.20.PDF
Karta katalogowa
Solimotion FTR20
Czujnik przepływu materiałów sypkich
EN
PL
DE FR RU
10/07/2020
08/12/2017
01/04/2016
16/06/2014
06/10/2011
Język:
Polski
Wersja:
06/10/2011
Rozmiar pliku:
1.2 MB
Nazwa pliku:
Ti00447fpl.pdf
Dokumentów: 26
Accessory FAR51
Technical Information
Insertion adapter with venting element
EN
PL
Niemiecki
16/10/2017
Język:
Angielski
Wersja:
16/10/2017
Rozmiar pliku:
400.8 KB
Nazwa pliku:
TI01368FEN.PDF
Accessory FAR55
Technical Information
Wave guide
EN
PL
Niemiecki
16/10/2017
Język:
Angielski
Wersja:
16/10/2017
Rozmiar pliku:
301.6 KB
Nazwa pliku:
TI01372FEN.PDF
Karta katalogowa
Solimotion FTR20
Czujnik przepływu materiałów sypkich
EN
PL
Niemiecki French Rosyjski
10/07/2020
08/12/2017
01/04/2016
16/06/2014
06/10/2011
Język:
Polski
Wersja:
06/10/2011
Rozmiar pliku:
1.2 MB
Nazwa pliku:
Ti00447fpl.pdf
Accessory FAR50
Technical Information
Weld-in nozzle with PTFE plug and counter flange with venting element
EN
PL
Niemiecki Rosyjski
20/07/2021
26/06/2019
16/10/2017
Język:
Angielski
Wersja:
20/07/2021
Rozmiar pliku:
446.8 KB
Nazwa pliku:
TI01362FEN_0321.pdf
Accessory FAR54
Technical Information
Plug made of PTFE or aluminium oxide ceramics
EN
PL
Niemiecki
26/06/2019
09/08/2018
16/10/2017
Język:
Angielski
Wersja:
26/06/2019
Rozmiar pliku:
345.8 KB
Nazwa pliku:
TI01371FEN_0319.PDF
Accessory FAR53
Technical Information
Spacer tube
EN
PL
Niemiecki
16/10/2017
Język:
Angielski
Wersja:
16/10/2017
Rozmiar pliku:
433.9 KB
Nazwa pliku:
TI01370FEN.PDF
Accessory FAR52
Technical Information
Screw-in/weld-in Adapter
EN
PL
Niemiecki Rosyjski
16/10/2017
Język:
Angielski
Wersja:
16/10/2017
Rozmiar pliku:
305.9 KB
Nazwa pliku:
TI01369FEN.PDF
Operating Instructions
Solimotion FTR20
Flow indicator for bulk solids
EN
PL
Niemiecki
10/07/2020
15/05/2018
01/07/2016
27/04/2016
31/03/2016
Język:
Angielski
Wersja:
10/07/2020
Rozmiar pliku:
2.5 MB
Nazwa pliku:
BA01136FEN_07.20.PDF
Flow indicator for bulk solids
Solimotion FTR20 Flow indicator for bulk solids
EN
PL
Niemiecki Hiszpański French Włoski Niderlandzki Rosyjski
16/04/2012
06/10/2011
Język:
Angielski
Wersja:
16/04/2012
Rozmiar pliku:
1.6 MB
Nazwa pliku:
KA00293FA6_1112.pdf
Język:
Angielski
Wersja:
02/10/2013
Rozmiar pliku:
258.9 KB
Nazwa pliku:
XA01245FEN_0113.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Moduł elektroniki F-AA2A, FTR20
Kod zamówieniowy
71125447
Moduł elektroniki F-AA2E, FTR20
Kod zamówieniowy
71125449
Moduł elektroniki F-AA3A, FTR20
Kod zamówieniowy
71125450
Moduł elektroniki F-AA3E, FTR20
Kod zamówieniowy
71125451
Moduł elektroniki F-BA2A, FTR20
Kod zamówieniowy
71125454
Moduł elektroniki F-BA2E, FTR20
Kod zamówieniowy
71125455
Moduł elektroniki F-BA3A, FTR20
Kod zamówieniowy
71125456
Moduł elektroniki F-BA3E, FTR20
Kod zamówieniowy
71125457
Moduł elektroniki F-IA2A, FTR20
Kod zamówieniowy
71125460
Moduł elektroniki F-IA2E, FTR20
Kod zamówieniowy
71125461
Moduł elektroniki F-IA3A, FTR20
Kod zamówieniowy
71125462
Moduł elektroniki F-IA3E, FTR20
Kod zamówieniowy
71125463
Electronic insert F-CA1E, FTR20
Kod zamówieniowy
71258332
Electronic insert F-CA1E, FTR20
Kod zamówieniowy
71258333
Electronic insert F-CA2A, FTR20
Kod zamówieniowy
71258334
Electronic insert F-CA2E, FTR20
Kod zamówieniowy
71258335
Electronic insert F-CA3A, FTR20
Kod zamówieniowy
71258336
Electronic insert F-CA3E, FTR20
Kod zamówieniowy
71258337
Electronic insert F-CB1A, FTR20
Kod zamówieniowy
71258338
Electronic insert F-CB1E, FTR20
Kod zamówieniowy
71258339
Electronic insert F-CB2A, FTR20
Kod zamówieniowy
71258340
Electronic insert F-CB2E, FTR20
Kod zamówieniowy
71258341
Electronic insert F-CB3A, FTR20
Kod zamówieniowy
71258342
Electronic insert F-CB3E, FTR20
Kod zamówieniowy
71258344
Electronic insert F-AA1A, FTR20, V2
Kod zamówieniowy
71324391
Electronic insert F-AA1E, FTR20, V2
Kod zamówieniowy
71324392
Electronic insert F-AA1A, FTR20 (F34)
Kod zamówieniowy
71324394
Electronic insert F-AA1E, FTR20 (F34)
Kod zamówieniowy
71324418
Electronic insert F-AA2A, FTR20 (F34)
Kod zamówieniowy
71324420
Electronic insert F-AA2E, FTR20 (F34)
Kod zamówieniowy
71324423
Electronic insert F-AA3A, FTR20 (F34)
Kod zamówieniowy
71324425
Electronic insert F-AA3E, FTR20 (F34)
Kod zamówieniowy
71324426
Electronic insert F-BA1A, FTR20, V2
Kod zamówieniowy
71324427
Electronic insert F-BA1E, FTR20, V2
Kod zamówieniowy
71324428
Electronic insert F-BA1A, FTR20 (F34)
Kod zamówieniowy
71324429
Electronic insert F-BA1E, FTR20 (F34)
Kod zamówieniowy
71324431
Electronic insert F-BA2A, FTR20 (F34)
Kod zamówieniowy
71324433
Electronic insert F-BA2E, FTR20 (F34)
Kod zamówieniowy
71324436
Electronic insert F-BA3A, FTR20 (F34)
Kod zamówieniowy
71324442
Electronic insert F-BA3E, FTR20 (F34)
Kod zamówieniowy
71324444
Electronic insert F-IA1A, FTR20, V2
Kod zamówieniowy
71324447
Electronic insert F-IA1E, FTR20, V2
Kod zamówieniowy
71324466
Electronic insert F-IA1A, FTR20 (F34)
Kod zamówieniowy
71324468
Electronic insert F-IA1E, FTR20 (F34)
Kod zamówieniowy
71324470
Electronic insert F-IA2A, FTR20 (F34)
Kod zamówieniowy
71324471
Electronic insert F-IA2E, FTR20 (F34)
Kod zamówieniowy
71324473
Electronic insert F-IA3A, FTR20 (F34)
Kod zamówieniowy
71324476
Electronic insert F-IA3E, FTR20 (F34)
Kod zamówieniowy
71324477
Sightglass disc DN100, 25bar, 200oC
Kod zamówieniowy
71209097
Sightglass disc DN80, 25bar, 200oC
Kod zamówieniowy
71209100
Sightglass disc DN50, 25bar, 200oC
Kod zamówieniowy
71209101
Sightglass disc DN100, 10bar, 200oC
Kod zamówieniowy
71209107
Sightglass disc DN80, 10bar, 200oC
Kod zamówieniowy
71209111
Sightglass disc DN50, 10bar, 200oC
Kod zamówieniowy
71209114
Sightglass disc DN100, 200oC
Kod zamówieniowy
71209115
Sightglass disc DN80, 200oC
Kod zamówieniowy
71209116
Sightglass disc DN50, 200oC
Kod zamówieniowy
71209118
Sightglass disc DN100, 6bar, 200oC
Kod zamówieniowy
71209119
Sightglass disc DN80, 6bar, 200oC
Kod zamówieniowy
71209121
Sightglass disc DN50, 6bar, 200oC
Kod zamówieniowy
71209122
Plug microwave permeable SAL/SPP
Kod zamówieniowy
71517822
Plug microwave permeable SALS/SPPS
Kod zamówieniowy
71517824
HT-adapter R1-1/2 + Rp1-1/2, 316Ti
Kod zamówieniowy
71113441
HT-adapter NPT1-1/2, 316Ti
Kod zamówieniowy
71113449
Adapter wydłużajacy 225mm R1-1/2 +
Kod zamówieniowy
71113450
Extension 325mm, HT-adapter R1-1/2 +
Kod zamówieniowy
71113451
Extension 525mm, HT-adapter R1-1/2 +
Kod zamówieniowy
71113452
Extension 225mm, HT-Adapter NPT1-1/2
Kod zamówieniowy
71113453
Extension 325mm, HT-adapter NPT1-1/2
Kod zamówieniowy
71113454
Extension 525mm, HT-adapter NPT1-1/2
Kod zamówieniowy
71113455
Mounting bracket FQR5x/FDR5x, Aluminium
Kod zamówieniowy
52017501
Uchwyt montażowy FQR5x/FDR5x, Plastik
Kod zamówieniowy
52017502
Flange DN40 PN6, Rp1-1/2, Alu
Kod zamówieniowy
71006345
Flange 1-1/2" 150lbs, NPT1-1/2, Alu
Kod zamówieniowy
71006346
Flange DN40 PN16, Rp1-1/2, 316Ti
Kod zamówieniowy
71006348
Flange 1-1/2" Cl.150, NPT1-1/2, 316Ti
Kod zamówieniowy
71006349
Flange DN50 PN16, Rp1-1/2, 316Ti
Kod zamówieniowy
71006350
Flange NPS 2" Cl.150, NPT1-1/2, 316Ti
Kod zamówieniowy
71006351
Flange DN100 PN16, Rp1-1/2, 316Ti
Kod zamówieniowy
71006352
Flange NPS 4" CL.150, NPT1-1/2, 316Ti
Kod zamówieniowy
71006353
Welded fitting DN50, 200oC
Kod zamówieniowy
71026443
Welded fitting DN80, 200oC
Kod zamówieniowy
71026444
Welded fitting DN100, 200oC
Kod zamówieniowy
71026445
Welded fitting DN50, 10bar, 200oC
Kod zamówieniowy
71026446
Welded fitting DN80, 10bar, 200oC
Kod zamówieniowy
71026447
Welded fitting DN100, 10bar, 200oC
Kod zamówieniowy
71026448
Flange DN40 PN16, Rp1-1/2, 316Ti, 3.1
Kod zamówieniowy
71108383
Flange 1-1/2" Cl.150,NPT1-1/2,316Ti,3.1
Kod zamówieniowy
71108387
Flange DN50 PN16, Rp1-1/2, 316Ti, 3.1
Kod zamówieniowy
71108388
Flange 2" Cl.150, NPT1-1/2,316Ti, 3.1
Kod zamówieniowy
71108389
Flange DN100 PN16, Rp1-1/2, 316Ti, 3.1
Kod zamówieniowy
71108390
Flange 4" Cl.150, NPT1-1/2,316Ti, 3.1
Kod zamówieniowy
71108391
Flange DN40 PN16, G1-1/2, 316Ti
Kod zamówieniowy
71381884
Flange DN40 PN16, G1-1/2, 316Ti, 3.1
Kod zamówieniowy
71381885
Flange DN50 PN16, G1-1/2, 316Ti
Kod zamówieniowy
71381887
Flange DN50 PN16, G1-1/2, 316Ti, 3.1
Kod zamówieniowy
71381888
Flange DN100 PN16, G1-1/2, 316Ti
Kod zamówieniowy
71381890
Flange DN100 PN16, G1-1/2, 316Ti, 3.1
Kod zamówieniowy
71381891
Kołnierz 3" 150lbs,FF,NPT1-1/2,316Ti,3.1
Kod zamówieniowy
71123295
Kołnierz 3" 150lbs, FF, NPT1-1/2, 316Ti
Kod zamówieniowy
71123296
Plug connector M12 4-pole,conct.cable 2m
Kod zamówieniowy
71381853
Plug connector M12 4-pole,conct.cable 5m
Kod zamówieniowy
71381870
Plug connector M12 4-pole
Kod zamówieniowy
71381872
Harting HAN8D plug connector
Kod zamówieniowy
71381882
HP adapter G1-1/2/G1-1/2, 316Ti
Kod zamówieniowy
71381894
HP adapter G1-1/2/G1-1/2, 316Ti, 3.1
Kod zamówieniowy
71381898
HP adapter NPT1-1/2/G1-1/2, 316Ti
Kod zamówieniowy
71381899
HP adapter NPT1-1/2/G1-1/2, 316Ti, 3.1
Kod zamówieniowy
71381904
HT-adapter R1-1/2 + Rp1-1/2, 316Ti, 3.1
Kod zamówieniowy
71478114
HT-adapter NPT1-1/2, 316Ti, 3.1
Kod zamówieniowy
71478115
Weld-in adapter with mounting arm SPP
Kod zamówieniowy
71516947
Weld-in adapter with mounting arm SAL
Kod zamówieniowy
71516949
Weld-in adapter with mounting arm SALS
Kod zamówieniowy
71516952
Weld-in adapter with mounting arm SPPS
Kod zamówieniowy
71516954
Weather protect. cover 316L, Mw. barr.
Kod zamówieniowy
71454446
Szanujemy Państwa prywatność
Używamy plików cookie, aby poprawić komfort przeglądania, gromadzić dane statystyczne w celu optymalnego działania witryny i wyświetlać spersonalizowane reklamy lub treści.
Wybierając "Akceptuj wszystko", wyrażacie Państwo zgodę na używanie plików cookie.
Aby uzyskać więcej informacji, prosimy o zapoznanie się z naszą Polityką plików cookie .
Dostosuj
Akceptuj tylko istotne
Akceptuj wszystko
