Kluczowe parametry
-
Typ sygnału wejściowego
0/4…20 mA / HART
passive -
Wyjście
0/4…20 mA / HART
active -
Power Supply
24 V DC
Zastosowanie

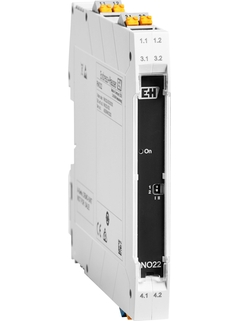

Wzmacniacz separujący sygnału wyjściowego RNO22 służy do sterowania aktywnymi komponentami takimi, jak zawory sterujące, pozycjonery, przetworniki elektropneumatyczne, czy wskaźniki. Ten iskrobezpieczny moduł służy do separacji i transmisji analogowych sygnałów 0/4...20 mA i umożliwia niezakłóconą dwukierunkową komunikację HART® z inteligentnymi pozycjonerami.
Kompaktowy moduł interfejsu sygnałowego, z maks. dwoma galwanicznie separowanymi kanałami, umożliwia monitorowanie zwarć lub przerw w obwodzie, co zapewnia niezawodną pracę krytycznych urządzeń.
1- lub 2-kanałowy wzmacniacz separujący sygnału wyjściowego
Niezawodne sterowanie aktywnymi komponentami takimi, jak zawory sterujące, przetworniki elektropneumatyczne
Transmisja i separacja galwaniczna sygnałów 0/4...20 mA
Urządzenie w wersji iskrobezpiecznej [Ex-ia] możliwe do zabudowy w Strefie 2 zagrożenia wybuchem
Modułowy interfejs sygnałowy przeznaczony do stosowania w obwodach zabezpieczeń o poziomie nienaruszalności bezpieczeństwa do SIL 2 (SC 3) wg normy IEC 61508
Dwukierunkowa transmisja sygnałów cyfrowej komunikacji HART®
Temperatura otoczenia: –40 ... 70 °C (–40 ... 158 °F)
Korzyści
Bezpieczne i niezawodne sterowanie aktywnymi komponentami w obszarach zagrożonych wybuchem
Szybkie i łatwe podłączenie elektryczne i uruchomienie: zaciski wtykowe, centralne zasilanie za pomocą konektora magistrali zasilającej na szynę DIN
Kompaktowa obudowa: do 2 kanałów w module o szerokości 12.5 mm (0.49"): efektywne wykorzystanie miejsca w szafach sterowniczych
Dokładna i niezawodna transmisja sygnałów
Monitorowanie zwarć lub przerw w obwodzie
Segment Fundamental
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
| Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
|---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
Loading alternative products
Nasze realizacje
.jpg "Automatic dosing system for the water quantity of a reverse osmosis system")
-
-
Karta katalogowa (TI)
RNO22
Wzmacniacz separujący wyjściowy, transparentny dla protokołu transmisji
HARTEN PL 03/05/2021Język:
Polski
Wersja:
03/05/2021
Rozmiar pliku:
896.6 KB
Nazwa pliku:
TI01587KPL_0121.pdf
-
-
-
Instrukcja obsługi (BA)
RNO22
1- or 2-channel output isolating amplifier 24 V DC, HART-transparent
EN PL 06/05/2021Język:
Angielski
Wersja:
06/05/2021
Rozmiar pliku:
1.9 MB
Nazwa pliku:
BA02064KEN_0120.pdf
-
-
-
Skrócona instrukcja obsługi (KA)
KA RNO22
1- lub 2-kanałowy wzmacniacz separujący sygnału wyjściowego zasilany
napięciem 24 V<sub>DC</sub>, transparentny dla protokołu
HARTEN PL 27/12/202206/05/2021Język:
Polski
Wersja:
27/12/2022
Rozmiar pliku:
593 KB
Nazwa pliku:
KA01483KPL_0222-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
RNO22 Output amplifier 24V DC CONTROL/INSTALLATION DRAWING for explosion hazardous areas according to Dir. 2014/34/EU (ATEX)
IECEx: [Ex ia Ga] IIC, [Ex ia Da] IIIC, Ex ec nC [ia Ga] IIC T4 Gc
ATEX/UKCA: ATEX II (1) G [Ex ia Ga] IIC,
II (1) D [Ex ia Da] IIIC, II 3(1) G Ex ec nC [ia Ga] IIC T4 GcEN PL 29/09/202220/07/202125/01/2021Język:
Angielski
Wersja:
29/09/2022
Rozmiar pliku:
1.4 MB
Nazwa pliku:
XA02374KA2_03.22_RNO22.pdf
-
-
-
Dokumentacja specjalna (SD)
Device viewer
Technical documentation in other languages
Język:
Angielski
Wersja:
14/07/2021
Rozmiar pliku:
478.5 KB
Nazwa pliku:
SD02429R09EN_0121.pdf
-
-
-
Bezpieczeństwo funkcjonalne (FY)
FY RNO22
Wzmacniacz separujący wyjściowy, transparentny dla protokołu transmisji
HARTEN PL 15/01/2021Język:
Polski
Wersja:
15/01/2021
Rozmiar pliku:
1.1 MB
Nazwa pliku:
FY01037KPL_0121-00.pdf
-
-
-
Obszary działalności (FA)
コンポーネントカタログ
HAW562-
HAW569-
MS20-
MS21-
RA33-
RB223-
RDL10-
READWIN-
RH33-
RIA14-
RIA15-
RIA16-
RIA45-
RIA452-
RIA46-
RID14-
RID16-
RID261-
RLN22-
RLN42-
RMA42-
RMC621-
RMS621-
RN22-
RN221N-
RN42-
RNB22-
RNF22-
RNO22-
RS33-
RSG30-
RSG35-
RSG40-
RSG45-
RXO20Język:
Japoński
Wersja:
29/08/2022
Rozmiar pliku:
11.7 MB
Nazwa pliku:
Fa00016k33ja_2019.pdf
-
-
-
Obszary działalności (FA)
시스템 제품 및 데이터 관리자 - 시그널 루프 구성 솔루션
시스템 제품 및 데이터 관리자 - 시그널 루프 구성 솔루션
Język:
Koreański
Wersja:
12/03/2024
Rozmiar pliku:
3.8 MB
Nazwa pliku:
FA00016K46KO.pdf
-
-
-
Obszary działalności (FA)
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager,
Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungJęzyk:
Niemiecki
Wersja:
17/05/2023
Rozmiar pliku:
14.5 MB
Nazwa pliku:
FA00016KDE_2323_online.pdf
-
-
-
Obszary działalności (FA)
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paper
less recorders and associated
software packages for process automationJęzyk:
Angielski
Wersja:
17/05/2023
Rozmiar pliku:
14.5 MB
Nazwa pliku:
FA00016KEN_2323_online.pdf
-
Często kupowane razem
Akcesoria
- Konektor zasilania, szyna DINrail 12.5mm
