Wibracyjny sygnalizator poziomu

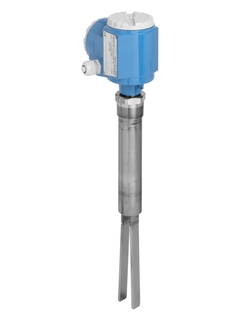

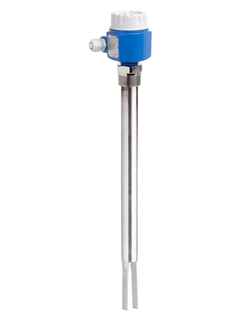

Soliphant FTM51

Soliphant FTM51 ©Endress+Hauser
Soliphant FTM51 ©Endress+Hauser

Poznaj zasadę działania wibracyjnego sygnalizatora poziomu

Uniwersalny, wibracyjny sygnalizator poziomu drobnoziarnistych lub pylistych materiałów sypkich w wersji z odsadzeniem czujnika

Soliphant FTM51 to bezobsługowy i trwały, wibracyjny sygnalizator poziomu o wysokiej dokładności i powtarzalności. Jest najlepszym zamiennikiem elektromechanicznych czujników łopatkowych. Dostępny jest z międzynarodowymi dopuszczeniami do pracy w strefach zagrożenia wybuchem pyłów lub gazów. Sygnalizator posiada funkcję wykrywania oblepienia, korozji lub wytarcia czujnika kamertonowego. FTM50 może być dostarczony w wersji standarowej lub higienicznej. Przykładowe zastosowania: zboża, mąka, kakao, cukier, pasze zwierzęce, farby w proszku, detergenty sypkie, granulaty i proszki tworzyw sztucznych, kreda, gips, popiół, pył węglowy, cement itd.

  • Korzyści

    • Poziom nienaruszalności bezpieczeństwa SIL2 wg PN-EN 61508

    • Brak elementów ruchomych gwarantuje wysoką trwałość

    • Bezobsługowość i odporność na drgania instalacji

    • Duża różnorodność sygnałów wyjściowych - łatwo integrujesz czujnik ze swoim systemem sterowania...

  • Zastosowanie

    Wibracyjny sygnalizator poziomu drobnoziarnistych i sproszkowanych materiałów sypkich

    • Przyłącza technologiczne: gwintowe, kołnierzowe i higieniczne (Tri-Clamp)

    • Temperatura: -50...+280°C

    • Ciśnienie: -1...+25 bar

    • Długość odsadzenia czujnika: od 300 do 4000 mm

    • ...

Details

  • Zasada pomiaru

    Vibration Solids

  • Charakterystyka / Aplikacja

    Point level switch for fine grained solids and powder
    Fork sensor
    Universal
    No calibration required
    Not affected by build-up or external vibration
    Robust
    Switch value visible from outside
    Tube extension

  • Wersje specjalne

    Build-up and corrosion detection
    Remote version
    3 temperature versions available
    SIL 2

  • Zasilanie / Komunikacja

    DC PNP 3-wire
    AC 2-wire
    19...253V AC / 19V...55V DC 2 relay contact
    8/16mA
    NAMUR
    PFM

  • Temperatura otoczenia

    -50°C ... 70°C
    (-60°F ... 160 °F)

  • Temperatura procesu

    -50°C ... 280°C
    (-60 °F ... 540°F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    Vacuum ... 25 bar
    (Vacuum ... 360 psi)

  • Min. gęstość medium

    10 g/l (8 g/l on request)

  • Główne części wchodzące w kontakt z medium

    selectable:
    316L 3,2 µm
    316L 0,8 µm
    316L PTFE coated (to avoid build-up)
    316L ETFE coated (to avoid corrosion)

  • Przyłącze technologiczne

    Thread

    R 1 1/2"

    1 1/4" NPT

    1 1/2" NPT

    EN Flange DN50...DN100
    ASME Flange 2"...4"
    JIS Flange 50A...100A

  • Higieniczne przyłącze technologiczne

    Tri-Clamp ISO2852

  • Długość czujnika

    300 ... 4000mm
    (12 ... 155")
    (6000mm / 230" on request)

  • Wyjście

    DC PNP 2-wire
    AC Thyristor
    DPDT relay
    8/16mA
    NAMUR
    PFM

  • Certyfikaty / Dopuszczenia

    ATEX, FM, CSA, CSA C/US, IEC Ex, JPN, INMETRO, NEPSI, EAC

  • Safety approvals

    SIL

  • Design approvals

    EN 10204-3.1

  • Opcje

    Glass cover
    Temperature spacer
    EN10204-3.1

  • Elementy składowe

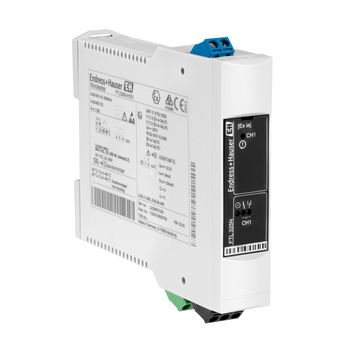

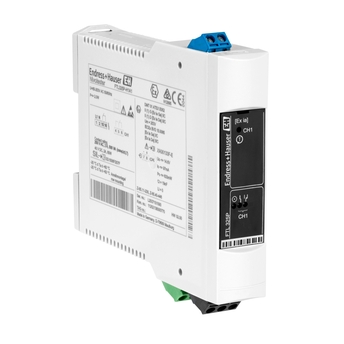

    PFM: FTL325P, FTL375P
    NAMUR: FTL325N, FTL375N

  • Wartości umożliwiające zastosowanie

    Grain size > 10mm (0.4")
