Wibracyjny sygnalizator poziomu cieczy
Liquiphant FTL31

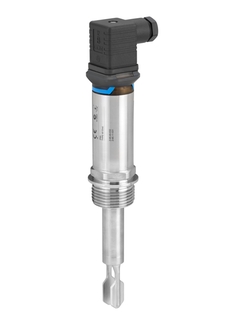

Liquiphant FTL31 ©Endress+Hauser

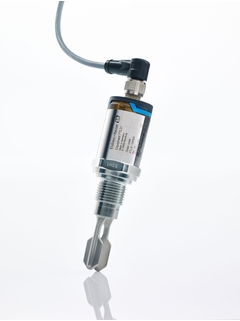

Liquiphant FTL31 ©Endress+Hauser

Liquiphant, Liquipoint, Cerabar, Ceraphant – atrakcyjne cenowo i łatwo dostępne sygnalizatory poziomu i ciśnienia

Poznaj zasadę działania sygnalizatora wibracyjnego Liquiphant FTL31

Liquiphant podnosi bezpieczeństwo w zakładzie przemysłowym

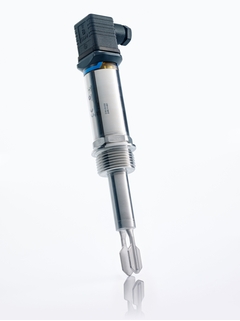

Liquiphant FTL31 ©Endress+Hauser

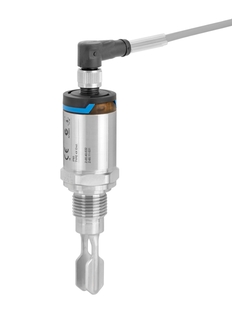

Liquiphant FTL31 ©Endress+Hauser

Wibracyjny sygnalizator poziomu cieczy lub suchobiegu pompy o unikatowo małych rozmiarach i wysokiej niezawodności

Liquiphant FTL31 stosowany we wszystkich branżach przemysłu, głównie w przemyśle maszynowym. Jest on wykorzystywany do m.in. ochrony przed przepełnieniem zbiorników lub suchobiegiem pomp w m.in. systemach czyszczenia lub filtracji a także w zbiornikach z cieczami chłodzącymi lub smarnymi.
Kompaktowy:
- Najmniejszy na rynku sygnalizator wibracyjny
Bezpieczny:
- Ciągła autodiagnostyka z sygnalizacją kondycji kamertonu
- Dokładność i powtarzalność
Szybkie i łatwe uruchomienie:
- Nie wymaga kalibracji
- Natychmiastowa gotowość do pracy (plug & play)
- Opcjonalnie interfejs I/O-Link umożliwiający zdalną parametryzację i diagnostykę

  • Produkty podstawowe

  • Łatwe w doborze, montażu i obsłudze

Poziom zaawansowania

Prostota obsługi

  • Produkty standardowe

  • Niezawodne, wytrzymałe i łatwe w utrzymaniu

Poziom zaawansowania

Prostota obsługi

  • Produkty zaawansowane

  • Wysoka funkcjonalność i wygoda użytkowania

Poziom zaawansowania

Prostota obsługi

  • Produkty specjalistyczne

  • Zaprojektowane z myślą o wymagających procesach

Poziom zaawansowania

Prostota obsługi

Zależna od urządzenia

Segmentacja FLEX Poziom zaawansowania Prostota obsługi
  • F
  • L
  • E
  • X

Segment Fundamental

Zaspokoi Twoje podstawowe potrzeby pomiarowe

Poziom zaawansowania
Prostota obsługi
  • F
  • L
  • E
  • X

Segment Lean

Z łatwością obsłuży Twoje codzienne procesy

Poziom zaawansowania
Prostota obsługi
  • F
  • L
  • E
  • X

Segment Extended

Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom

Poziom zaawansowania
Prostota obsługi
  • F
  • L
  • E
  • X

Segment Xpert

Sprosta Twoim najbardziej wymagającym pomiarom

Poziom zaawansowania
Prostota obsługi

Zależna od urządzenia

  • Kluczowe parametry

    • Temperatura procesu

      -40 °C ... 150 °C
      (-40 °F ... 302 °F)

    • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

      Vacuum ... 40 bar
      (Vacuum ... 580 psi)

    • Min. gęstość medium

      >0,7g/cm³
      (>0,5g/cm³ optional)

please wait Loading alternative products

Szybki wybór

Wybierz jedną z zaproponowanych przez nas opcji
Cenansprzedaży
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

lub

Indywidualna konfiguracja

Kontynuuj wybór z uwzględnieniem wszystkich możliwych opcji
  • Korzyści

    • Wibracyjny sygnalizator poziomu cieczy o unikatowo małych rozmiarach i wysokiej niezawodności

    • Wysoka dokładność i powtarzalność sygnalizacji

    • Natychmiastowa gotowość sygnalizatora do pracy z różnymi mediami bez konieczności kalibracji (funkcja plug & play...

  • Zastosowanie

    Wibracyjny sygnalizator poziomu cieczy lub suchobiegu pompy o unikatowo małych rozmiarach i wysokiej niezawodności

    • Przyłącza technologiczne: gwintowe

    • Temperatura: -40...+150°C

    • Ciśnienie: -1...+40 bar

    • Chropowatość powierzchni zwilżanych: 3.2 µm

    • Dopuszczenia:...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Vibration Liquids

  • Charakterystyka / Aplikacja

    Level switch for liquids and is used in tanks, vessels
    and pipes.

  • Zasilanie / Komunikacja

    20 ... 253V AC/DC, 2-wire
    10 ... 30V DC-PNP 3-wire

  • Temperatura otoczenia

    -40 °C ... 70 °C
    (-40 °F ... 158 °F)

  • Temperatura procesu

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    Vacuum ... 40 bar
    (Vacuum ... 580 psi)

  • Min. gęstość medium

    >0,7g/cm³
    (>0,5g/cm³ optional)

  • Główne części wchodzące w kontakt z medium

    316L

  • Przyłącze technologiczne

    Threads:

    G1/2, G3/4, G1, MNPT1/2, MNPT3/4, MNPT1, R1/2, R3/4, R1

  • Wyjście

    AC/DC, DC-PNP

  • Certyfikaty / Dopuszczenia

    CSA C/US, EAC

  • Safety approvals

    Overfill protection WHG

    Leakage

  • Design approvals

    EN 10204-3.1

  • Marine approval

    ABS/ LR/ BV/ DNV

  • Opcje

    Adjustment switching delay

    Cleaned from oil+grease,

    PWIS free

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Akcesoria / Części zamienne

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 71280307

      Złącze zaworowe ISO4400 M16, 4-pin

      W zestawie: złącze, śrubka, usczelka, pierścień, adapter. Zastosowanie: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280349

      Złącze zaworowe ISO4400 NPTF1/2, 4-pin

      W zestawie: złącze, śrubka, uszczelka, pierścień, adapter. Przeznaczenie: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280350

      Valve plug ISO4400 QUICKON, 4-pole

      Consists of: Plug connector, srew, seal, Usage: FTL31/FTL33, FTW33.

    • Order code 52006263

      Gniazdo konektora M12, str.przewodu

      Gniazdo wtykowe M12 strona przewodu. Zastosowanie: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43.

    • Order code 52010285

      Kabel 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      Gniazdo M12. Kabel 5m PVC, Cu Sn/N Zastosowanie: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43

    • Order code 52018763

      Kabel 4x0,34, box M12, 316L,LED,90o,L=5m

      M12 gniazdo dla wtyku + zintegrowana LED. 5m kabel PVC, 316L. Przeznaczony dla aplikacji higienicznych. Zastosowanie: urządzenia + wyjście binarne.

    • Order code 52010156

      Klucz 32AF

      Zastosowanie: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71267011

      Magnes testowy

      Zastosowanie: FTL20/20H, FTL50/50H/51/51H, FTL31/33, FTW23/33, FTI26.

    • Order code 52027421

      Pressure ring f.weld-in adapt.G3/4" 316L

      Usage: Flush mount, FTL20/FTL20H, FTL31/FTL33.

  • 57
    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 71258357

      Adapter do wspawania G3/4, d=29, 316L

      Przyłącze procesowe do montażu czołowego na rurociągu. Materiał: 316L Uszczelnienie: O-ring silikonowy Zgodność z FDA, EHEDG. Przeznaczenie: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, QMW43

    • Order code 52028295

      Adapter do wspaw. G3/4, d=29, 316L, 3.1

      Przyłącze procesowe do montażu czołowego na rurociągu. Materiał: 316L. Certyfikat materiałowy EN10204-3.1 Uszczelnienie: O-ring silikonowy. Zgodność z FDA, EHEDG. Przeznaczenie: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43

    • Order code 71258355

      Adapter do wspawania G3/4 d=50, 316L

      Przyłącze procesowe do montażu czołowego na zbiorniku. Materiał: 316L. Uszczelnienie: O-ring silikonowy. Zgodność z FDA, EHEDG, 3-A Przeznaczenie: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, QMW43, 113711, TMR35.

    • Order code 52018765

      Adapter do wspawania G3/4 d=50, 316L,3.1

      Przyłącze procesowe do montażu czołowego. Materiał: 316L. Certyfikat materiałowy EN10204-3.1 Uszczelnienie: O-ring silikonowy. Zgodność z FDA, EHEDG, 3-A. Przeznaczenie: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43, 11371, TMR35.

    • Order code 71529759

      Sealing ring 15,08x2,62 EPDM, 5 pcs

      Material: EPDM Usage: weld-in adapter G3/4", d29, 316L (71258357 / 52028295), FTW23, FTW33, QMW43, 11371, FTL31, FTL33 weld-in adapter G3/4", d50, 316L (71258355 / 52018765) FMI51, FTI51 FTW23, FTW33, QMW43, 11371, FTL31, FTL33

    • Order code 71258358

      Adapter do wspawania G1, d=53, 316L

      Przyłącze procesowe do montażu czołowego. Materiał: 316L. Uszczelka: O-ring silikonowy. Zgodność z FDA, EHEDG, 3-A. Zastosowanie: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43

    • Order code 71093129

      Adapter do wspawania G1, d=53, 316L, 3.1

      Przyłącze procesowe do montażu czołowego. Materiał: 316L. Certyfikat materiałowy EN10204-3.1 Uszczelka: O-ring silikonowy Zgodność z FDA, EHEDG, 3-A. Zastosowanie: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43

    • Order code 52001051

      Adapter do wspawania G1 d=60, 316L

      Przyłącze procesowe do montażu czołowego. Materiał: 316L Uszczelnienie: O-ring silikonowy. Zgodność z FDA, EHEDG, 3-A. Zastosowanie: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Order code 52011896

      Adapter do wspawania G1, d=60, 316L, 3.1

      Przyłącze procesowe do montażu czołowego. Materiał: 316L. Certyfikat materiałowy EN10204-3.1 (elementy zwilżane ze stali 316L) Uszczelnienie: O-ring silikonowy. Zgodność z FDA, EHEDG, 3-A. Zastosowanie: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. Zastosowanie: TM401/TM411, TMR35.

    • Order code 52001221

      Adapter do wspawania G1, 316L

      Przyłącze procesowe do montażu czołowego. Materiał: 316L. Montaż Liquiphant z możliwością regulacji. Uszczelnienie: profilowana uszczelka silikonowa Zgodność z FDA, EHEDG, 3-A. Zastosowanie: FTL20/FTL20H, FTL330H/330L, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/81.

    • Order code 52011898

      Adapter do wspawania G1, 316L 3.1

      Przyłącze procesowe do montażu czołowego. Montaż Liquiphant z możliwością regulacji. Materiał: 316L Zgodność z EHEDG, 3A. Uszczelnienie: O-ring silikonowy. Certyfikat materiałowy EN10204-3.1 (elementy zwilżane ze stali 316L). Zastosowanie: FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81.

    • Order code 52021717

      O-ring 14,9x2,7 VMQ75, FDA, 5 sztuk

      Materiał: silikon VMQ 75. Przeznaczenie: adapter do wspawania G3/4, FTL20H, FTL31, FTL33, FTW33.

    • Order code 71086117

      O-ring 14,9x2,7 VMQ, FDA, USP, 3 pcs.

      Materiał: silikon VMQ 80. USP Class VI. Przeznaczenie: adapter do wspawania G3/4, FTL20/FTL20H, FMI51.

    • Order code 52014472

      O-ring 28.17x3.53 VMQ, FDA, 5 pcs.

      Material: silicone VMQ 70. Usage: weld-in adapter G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FTL31/FTL33, FTW33, FMI51/FMI52/FTI51/FTI52, PMP135, PTP35, PMP23. Weld-in adapter G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, PMP135, PTP35,PMP23. Sliding sleeve, Soliphant T.

    • Order code 71086102

      O-ring 28,17x3,53 VMQ, FDA, USP, 3 szt.

      Materiał: silikon VMQ. USP Class VI. Przeznaczenie: adapter do wspawania G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. Adapter do wspawania G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 71140668

      O-ring 28,17x3,53 EPDM, FDA, USP, 3 szt.

      Materiał: EPDM. USP Class VI. Zastosowanie: adapter do wspawania G1 (52001051), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330L/FTL330H, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35. Adapter do wspawania G1, 3.1 (52011896), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52014424

      Profile gasket 29x36x3.7, FDA, 5pcs.

      Material: silicone VMQ. FDA. Usage: weld-in adapter G1, adjustable, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Usage: weld-in adapter G1, adjustable, 316L (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Usage: process connection flush mounted, FTL50H/FTL51H. Usage: weld-in adapter G1, adjustable, FTL330H/FTL330L/FTL20H, FTL31/FTL33.

    • Order code 71075662

      Uszczelka 29x36x3,7, FDA, USP,5szt.

      Materiał: silikon VMQ. USP Class VI, FDA. Zastosowanie: adapter do wspawania G1, regulowany, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330H/FTL330L. Adapter do wspawania G1, regulowany, 316L 3.1 (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL20/FTL20H/FTL260/FTL330H/FTL330L. Adapter do wspawania Rd52, regulowany, 316L (52001047). Adapter do wspawania Rd52, regulowany, 316L 3.1 (52006909), FTL50H/FTL51H,FTL20H,FTL330H/FTL330L.
