Radarowe pomiary poziomu

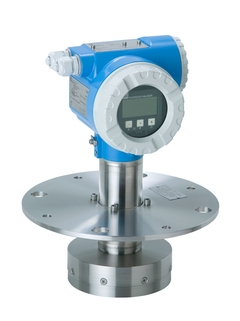

Micropilot FMR532

Micropilot FMR532 ©Endress+Hauser
Micropilot FMR532 ©Endress+Hauser

Zasada działania radarowej sondy poziomu Micropilot FMR532

Rozliczeniowe pomiary poziomu w zbiornikach legalizowanych (GUM). Montaż w rurach osłonowych i w prowadnicach dachów pływających.

Micropilot FMR532 jest stosowany w pomiarach rozliczeniowych. Posiada zatwierdzenie typu NMi i PTB, aprobatę Głównego Urzędu Miar oraz spełnia wymagania metrologiczne OIML R85 i API 3.1B. FMR532 z unikatową anteną planarną, odporną na kondensację, umożliwia dokładne i powtarzalne pomiary w rurach osłonych lub prowadnicach dachów pływających. Ekonomiczne i łatwe podłączenie w technice czteroprzewodowej z bezpiecznym zasilaniem niskonapięciowym 24 V DC. Sonda jest dostarczana 10-pkt. świadectwem wzorcowania w laboratorium akredytowanym przez Nederlands Meetinstituut (NMi).

  • Korzyści

    • Wysoka dokładność pomiaru (±0.8 mm, wartość 2σ) umożliwia kontrolę nad transakcjami wydań i przyjęć cieczy akcyzowych zgodnie z wymaganiami prawnymi

    • Certyfikaty NMi lub PTB oraz aprobata GUM umożliwiają pomiary rozliczeniowe węglowodorów w zbiornikach...

  • Zastosowanie

    Rozliczeniowe pomiary poziomu w zbiornikach legalizowanych (GUM). Montaż w rurach osłonowych i w prowadnicach dachów pływających.

    • Przyłącza technologiczne: kołnierze

    • Zakres temperatur: -40 do +150°C

    • Ciśnienie: do +25 bar

    • Maksymalny zakres pomiarowy: 38m

    • ...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Level radar

  • Charakterystyka / Aplikacja

  • Zasilanie / Komunikacja

    4-wire (HART)

  • Częstotliwość

    C-band (~6 GHz)

  • Błąd pomiaru

    +/- 1 mm, custody transfer

  • Temperatura otoczenia

    Standard:
    -40 °C ... 80 °C
    (-40 °F ... 176 °F)
    For calibration to regulatory standards:
    -25 °C ... 60 °C
    (-13 °F ... 131 °F)

  • Temperatura procesu

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    Vacuum ... 25 bar
    (Vaccum ... 362 psi)

  • Główne części wchodzące w kontakt z medium

    316L + PTFE

  • Przyłącze technologiczne

    DN150 ... DN300 / 6" ... 12"

  • Wielkość zbiornika/Aplikacja

  • Maks. odległość pomiarowa

  • Radar_Mediengruppe_en.jpg
  • Wyjście

    4 ... 20 mA

  • Certyfikaty / Dopuszczenia

    ATEX, FM, CSA, IEC Ex, NEPSI

  • Safety approvals

    Overfill prevention WHG

  • Design approvals

    EN 10204-3.1

    NACE MR0175, MR0103

  • Marine approval

    GL/ ABS

  • Wartości umożliwiające zastosowanie
