Sludge level CUC101

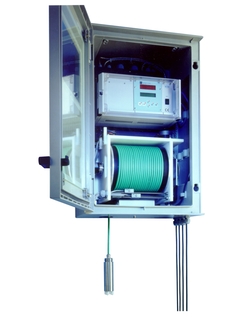

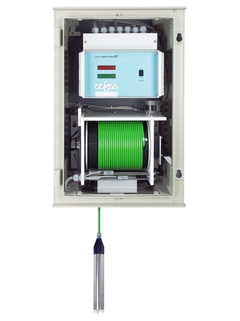

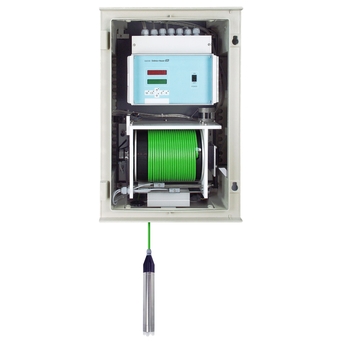

CUC101, optyczny system pomiaru poziomu osadu w zbiornikach sedymentacyjnych ©Endress+Hauser

This product is no longer available.

Please check new generation in the section predecessor / successor or contact your local Endress+Hauser entity.

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Optical sensor

  • Aplikacja

    - Wastewater treatment- Water purification : Settling basin after flocculant dosage, sludge height in contact sludge process.- Mining : thickening during coal washing process.- Chemical industry : static separation process

  • Montaż

    open tanks and channels

  • Charakterystyka

    Optoelectronical measuring system for separation zone and sludge level detection.

  • Zakres pomiarowy

    Sludge concentration : 0 - 12g/lSludge height: 0 - 11,4m

  • Zasada działania

    Direct, continuous measurement of concentration levels using zone-tracking immersion sensor (CUS65-A). Sensor with 4-beam pulsed light technology. Parallel concentration measurement and height measurement for sludge profile evaluation.

  • Konstrukcja

    Transmitter and cable drum with stepper motor together in a closed plastic housing. Moving turbidity sensor with fixed cable.

  • Materiał

    Sensor : stainless steel 1.4571 and POMHousing : polyester and polycarbonate.

  • Wymiar

    647x436x250mm
    24.45 x 17.00 x 9.75 psi

  • Temperatura procesu

    -5°C ... 50°C
    23°F ... 122°C

  • Ciśnienie procesu

    Ambient pressure

  • Podłączenie

    Fixed cable connection

  • Wielkości wejściowe

    Turbidity and height measuring value, synchronisation for the rack moving, sludge profile.

  • Wyjście

    0/4-20mA for height and concentration as well as relais outputs.

Dokumentacja / Instrukcje obsługi / Oprogramowanie

  • Technical Information CUC 101

    Optoelectronical Measuring System for Separation Zone and Sludge Level Detection

    Karta katalogowa (TI)
  • CUC101 Operating Instructions

    Optoelectronic measuring system for separation zone and sludge level
    detection

    Instrukcja obsługi (BA)
  • Fachartikel: Aus für den Schlammabtrieb

    Fachartikel: Zusammen mit der Schlammprofilmessung CUC101 ist das
    höhenvariable Einlaufbauwerk hydrograv adapt in der Lage,
    Schlammabtrieb aus der Nachklärung konsequent zu vermeiden und die
    Ablaufqualität der Kläranlage jederzeit am Optimum zu führen.

    Publikacje (PU)
    06/11
    Niemiecki
  • Kompaktsystem

    Kod przyrządu: CUC101-
    Numer deklaracji: EC_00157_01.16

    EU Declaration
    Niemiecki , Angielski , fr
  • Kompaktsystem, Liquisys Turbidity, Sensor, StamoSens, TurbiMax W

    Kod przyrządu: CUC101-, CUM223-, CUM253-, CUM740-, CUS31-, CUS41-, CUS65-
    Region: Russia (GOST)
    Jednostka certyfikująca: Rosstandart
    Numer dopuszczenia: DE.C.31.004.A_39880

    Metrology
    Rosyjski

Akcesoria / Części zamienne

Nr
Order code
Specification

  • Następca

    • Liquiline CM442 to cyfrowy przetwornik pH, ORP, przewodności, tlenu, mętności i innych

      Liquiline CM442

      Przetwornik Liquiline CM442 to doskonały pierwszy krok w kierunku pomiarów wieloparametrowych. Prosta konstrukcja zapewnia łatwość obsługi oraz oszczędność czasu i pieniędzy.
