Kluczowe parametry
-
Błąd pomiaru
up to 0.5 mm
-
Temperatura procesu
-40°C...200°C
(-40°F...392°F) -
Absolutne ciśnienie medium / Wartość graniczna nadciśnienia
Vacuum.....16 bar abs
-
Maks. odległość pomiarowa
70 m (230 ft)
For calibration to regulatory standards:
30 m (98 ft) -
Główne części wchodzące w kontakt z medium
316L, PTFE
Zastosowanie

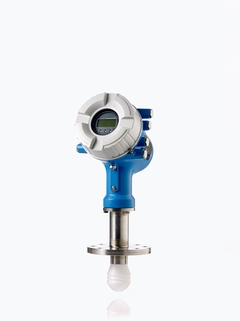

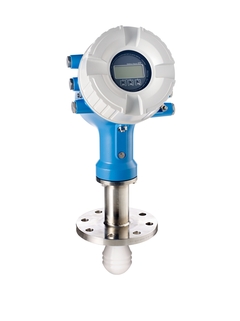

Micropilot NMR81 jest stosowany w pomiarach rozliczeniowych. Posiada zatwierdzenie typu NMi i PTB, aprobatę Głównego Urzędu Miar oraz spełnia wymagania metrologiczne OIML R85 i API 3.1B. NMR81 to pierwsza na świecie sonda 80 GHz i jedyna, osiągająca dokładność ±0.5 mm w pomiarach poziomu cieczy przy montażu w króćcu o średnicy już od DN50. Wypukła antena soczewkowa z PTFE umożliwia emisję unikatowo skupionej wiązki pomiarowej (kąt 3° lub 4°) i montaż nawet blisko ściany zbiornika, bez prowadzenia prac spawalniczych. Sonda jest dostarczana 10-pkt. świadectwem wzorcowania w laboratorium akredytowanym przez Nederlands Meetinstituut (NMi).
Pierwsza na świecie sonda radarowa 80 GHz do pomiarów rozliczeniowych w zbiornikach legalizowanych z aprobatą Głównego Urzędu Miar
Przyłącza technologiczne: kołnierzowe;
Temperatura medium: -40°C do +170°C;
Ciśnienie: do +16 bar;
Zakres pomiarowy: maks. 70 m;
Dokładność: ±0,5 mm;
Częstotliwość emisji sygnału: 80 GHz;
Międzynarodowe dopuszczenia do stosowania w strefach zagrożenia wybuchem i certyfikaty do pomiarów rozliczeniowych, ochrona przed przelaniem wg WHG, atest SIL.
Korzyści
Urządzenie i oprogramowanie pokładowe zgodne z normą PN-EN 61508, atest SIL3 (w redundancji homogenicznej) gwarantujący unikatowo wysokie bezpieczeństwo
Wysoka dokładność pomiaru aż do ±0,5 mm umożliwia kontrolę nad transakcjami wydań i przyjęć cieczy akcyzowych zgodnie z wymaganiami prawnymi
Sonda opracowana wg międzynarodowych zaleceń metrologicznych, takich jak OIML R85 i API MPMS
Certyfikaty NMi lub PTB oraz aprobata GUM umożliwiają pomiary rozliczeniowe węglowodorów w zbiornikach legalizowanych
Zdalny nadzór dzięki łatwemu połączeniu do systemów DCS za pośrednictwem otwartych protokołów komunikacji cyfrowej
Technologia 80 GHz zapewnia wąski kąt wiązki pomiarowej, odporność na zakłócenia i łatwość montażu sondy
