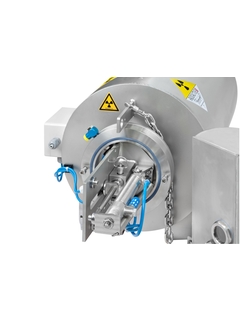

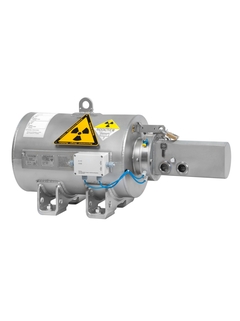

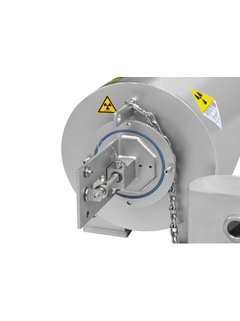

Pojemnik źródła izotopowego FQG66
Bezinwazyjne pomiary poziomu, gęstości, stężenia lub rozdziału warstw
FQG66 jest przeznaczony do przechowywania źródła izotopowego o dużych aktywnościach w trakcie użytkowania radiometrycznego układu pomiarowego. Wiązka promieniowania jonizującego jest uwalniania wylotową szczeliną kolimacyjną tylko w jednym kierunku. We wszystkich innych kierunkach promieniowanie jest skutecznie ekranowane. Gwarantuje to najwyższy poziom bezpieczeństwa personelu i wiarygodne wyniki pomiarów. FQG66 jest wyposażony w prowadnicę źródła, blokadę i uchwyt do ręcznego lub pneumatycznego załączania bądź wyłączania wiązki pomiarowej.
- F
- L
- E
- X
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
-
Kluczowe parametry
-
Temperatura procesu
Any
-
Absolutne ciśnienie medium / Wartość graniczna nadciśnienia
Any
-
Główne części wchodzące w kontakt z medium
Non- contact
-
Szybki wybór
Indywidualna konfiguracja
-
Korzyści
Najwyższa klasa bezpieczeństwa ampułki źródła izotopowego: C 66646 wg DIN 25426/ISO 2919
Wyjątkowo wysoka skuteczność ekranowania praktycznie dopuszcza brak strefy kontroli dozorowej oraz ułatwia montaż
Różne kąty emisji promieniowania w celu optymalnego...
-
Zastosowanie
Bezinwazyjne, izotopowe pomiary poziomu, gęstości, stężenia lub rozdziału warstw
Aktywność źródła izotopowego: 137Cs do 740 GBq (20 000 mCi), 60Co do 185 GBq (5 000 mCi)
Temperatura i ciśnienie procesowe: bez ograniczeń (metoda bezinwazyjna pomiaru,...
Dokumentacja / Instrukcje obsługi / Oprogramowanie
-
Source container FQG66
Radiometric level measurement
Karta katalogowa (TI) -
Source container FQG66
Radiometric level measurement
Instrukcja obsługi (BA) -
Terminal box
Installation Instructions
Source container FQG61, FQG62, FQG66
Wskaz�wki montażowe (EA) -
Slide bearing set
Installation Instruction
Source container FQG66
Wskaz�wki montażowe (EA) -
O-ring cap
Installation Instruction
Source container FQG66
Wskaz�wki montażowe (EA) -
Sight glass and vent screw
Installation Instruction
Source container FQG66
Wskaz�wki montażowe (EA) -
Ball locking bolt
Installation instruction
Source container FQG66
Wskaz�wki montażowe (EA) -
Proximity switch
Installation Instruction
Source container FQG61, FQG62, FQG66
Wskaz�wki montażowe (EA) -
Source holder and gasket set
Installation Instruction
Source container FQG66
Wskaz�wki montażowe (EA) -
RFID TAG
Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 XCertyfikat (ZE) -
Radiation Source container FQG60, FQG61/62, FQG63, FQG66
Supplementary Safety Instructions for radiation sources and source
containers approved for use in CanadaDokumentacja specjalna (SD) -
RFID TAG
Special Documentation
RFID TAG
Special DocumentationDokumentacja specjalna (SD) -
Radiation Safety and Technical Reference Manual
U.S. Specific License for source container FQG66
Dokumentacja specjalna (SD) -
Source container FQG60, FQG61, FQG62, FQG63, FQG66
Instructions for loading and changing the source
Label set
Special Documentation
Radiometric level measurement
Dokumentacja specjalna (SD) -
QGx, FQGx, FSG6x
Returns: Source containers, gamma radiation sources
Dokumentacja specjalna (SD) -
Transportation cask for shipping radioactive sources
Radiometric level measurement
Special Documentation
Transportation cask for shipping radioactive sources
Dokumentacja specjalna (SD) -
Gammapilot, Gammapilot M, Strahlenschutzbehälter
Kod przyrządu: FMG60-, FQG60-, FQG61-, FQG62-, FQG63-, FQG66-, FTG20-
Region: Russia (GOST)
Jednostka certyfikująca: Rosstandart
Numer dopuszczenia: OC.C.29.004.A № 35795/1MetrologyRosyjski -
Strahlenschutzbehälter
Kod przyrządu: FQG66-
Region: Sweden
Jednostka certyfikująca: SSI / SSMFSRadiation ProtectionSzwedzki -
Strahlenschutzbehälter
Kod przyrządu: FQG66-
Radiation Protection -
Strahlenschutzbehälter
Kod przyrządu: FQG66-
Region: India
Jednostka certyfikująca: AERBRadiation ProtectionAngielski -
Strahlenschutzbehälter
Kod przyrządu: FQG66-
Region: USA
Jednostka certyfikująca: NRCRadiation ProtectionAngielski -
Strahlenschutzbehälter
Kod przyrządu: FQG66-
Region: Canada
Jednostka certyfikująca: CNSCRadiation ProtectionAngielski
Akcesoria / Części zamienne
-
-
Nr 21 Order code 71301286
-
-
-
Nr 52 Order code 71301296
Slide bearing set FQG66
Consists of: bearing bush, thrust washer. Usage: FQG66.
-
-
-
Nr 53 Order code 71341171
Ball locking bolt FQG66, VA
Consisting of: Bolt, fixing wire with sleeve. Usage: FQG66.
-
-
-
Nr 24 Order code 71301299
Sight glass FQG66, seal
Material: 1.4305. Window: glas. Flat seal: FVMQ. Usage: hood FQG66.
-
-
-
Nr 22 Order code 71301302
Padlock FQG6x
With key, simultaneous locking. Usage: FQG61/FQG62/FQG66.
-
-
-
Nr 23 Order code 71301303
Ventilation screw FQG66, VA, 1piece
Consists of: ventilation screw 304. Pressure compensation filter. O-ring VMQ, protection lid. Usage: hood FQG66.
-
-
-
Nr 33 Order code 71099277
Proximity switch FQ61/FG62
Usage: FQG61/FQG62/FQG66. Two pieces per instrument are required.
-
-
-
Nr 31 Order code 71301298
Przedział podłączeniowy FQG66
W dostawie również śruby do skręcenia. Zastosowanie: FQG66.
-
-
-
Order code 916497-0000
Warning sign: Symbol "Radioactive !"
Corrosion resistant steel, 304.
-
-
