Radarowe pomiary poziomu
Micropilot FMR67

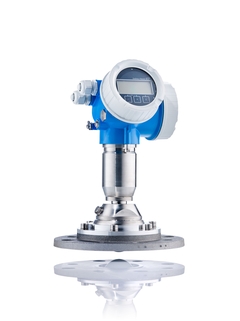

Micropilot FMR67 ©Endress+Hauser

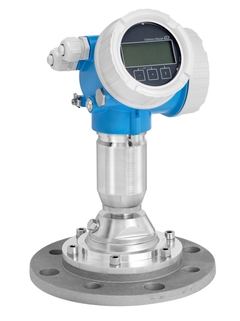

Micropilot FMR67 ©Endress+Hauser

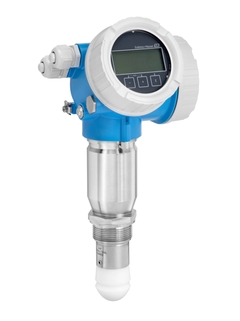

Micropilot FMR67 ©Endress+Hauser
Micropilot FMR67 ©Endress+Hauser

Adaptacyjne algorytmy przetwarzania echa mikrofalowego (Multi-Echo Tracking) zapewniają bezpieczeństwo pomiaru poziomu

Pamięć HistoROM: unikatowa koncepcja zarządzania danymi zapewnia bezpieczeństwo pomiaru poziomu

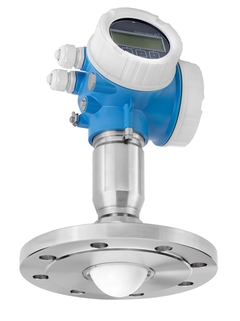

Micropilot FMR67 ©Endress+Hauser

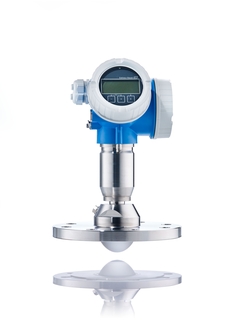

Micropilot FMR67 ©Endress+Hauser

Uniwersalna sonda 80 GHz do pomiaru poziomu materiałów sypkich lub kruszyw w większości zadań każdej branży przemysłu

Micropilot FMR67 to pierwsza sonda radarowa 80 GHz, wdrożona wg normy zwiększania bezpieczeństwa funkcjonalnego PN-EN 61508. Gwarantuje maksymalną niezawodność dzięki wypukłej antenie soczewkowej, odpornej na zabrudzenie lub zawilgocenie. Unikatowo mały kąt wiązki sprawia, że sonda nadaje się m.in. do wąskich silosów. FMR67 jest przeznaczony do ciągłego, bezkontaktowego pomiaru poziomu m.in. proszków i granulatów oraz kruszyw, urobku kopalnianego i minerałów. Wyposażono go w Heartbeat Technology do diagnostyki i weryfikacji stanu bez demontażu i przerwania pomiaru. Raport z weryfkacji jest drukowany do pliku pdf bezpośrednio z głowicy sondy.

  • Korzyści

    • Urządzenie i jego firmware opracowano zgodnie z normą PN-EN 61508, zapewniając atest SIL3 (w przypadku redundancji homogenicznej)

    • Heartbeat Technology zapewnia oszczędności i bezpieczeństwo operacji w zakładzie przemysłowym

    • Koncepcja zarządzania danymi...

  • Zastosowanie

    Micropilot FMR67 zapewnia unikatowo mały kąt wiązki, a tym samym odporność na zakłócenia w zbiornikach o złożonej budowie wewnętrznej.

    • Przyłącza technologiczne: gwintowe lub kołnierzowe

    • Temperatura: od -40 do +200℃

    • Ciśnienie medium: od -1 do +16 bar

    • Zakres...

Details

  • Zasada pomiaru

    Level radar solid

  • Charakterystyka / Aplikacja

    Reliable, non-contact level measurement for high silos, bunkers or stockpiles, especially with many obstacles, long measuring range and build-up forming media.

  • Wersje specjalne

    Heartbeat Technology,

    SIL 2/3 according to IEC 61508,

    Bluetooth® commissioning,

    Operation and maintenance SmartBlue App,

    Very small beam angle,

    Safety and reliability with Multi- Echo Tracking,

    HistoROM,

    RFID TAG for easy identification,

    Air purge connection,

    Alignment device

  • Zasilanie / Komunikacja

    2-wire (HART),

    Bluetooth® wireless technology and App (optional)

  • Częstotliwość

    W-band (~80 GHz)

  • Błąd pomiaru

    +/- 3 mm (0.12 in)

  • Temperatura otoczenia

    -40…+80 °C

    (-40…+176 °F)

  • Temperatura procesu

    -40…+200 °C

    (-40…+392 °F)

  • Główne części wchodzące w kontakt z medium

    PTFE, 316L

    Alignment device: Alu

  • Przyłącze technologiczne

    Thread:

    G1-1/2", MNPT1-1/2";


    Flanges:

    DN80...DN100

    ASME 3"...4"

    UNI DN80...DN250 (3"...10")

  • Maks. odległość pomiarowa

    125 m (410 ft)

  • Wyjście

    4…20 mA HART

    Additional switch,

    Bluetooth® wireless technology

  • Certyfikaty / Dopuszczenia

    ATEX, FM, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Safety approvals

    SIL2, SIL3

  • Opcje

    Remote operation via SmartBlue App using Bluetooth®

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Akcesoria / Części zamienne

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115175

      Filtr obudowy Brass/Ni GT19/20, 1 szt.

      Consists of: 2x filter plug brass nickel. Pressure compensation filter. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Set housing securing clamps

      Zastosowanie: Obudowa GT18/GT19/GT20 FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110281

      Pokrywa GT18 316L, uszczelnienie

      Materiał: 316L. O-ring, EPDM, pokrycie PTFE. Zastosowanie: FMP51/52/54/55/56/57, FMR51/52/53/54/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 20 Order code 71110282

      Pokrywa GT18 316L, wziernik, uszczeln.

      Material: 316L. O-ring EPDM, PTFE coated. Usage: FMP51/52/54/55/56/57, FMR51/52/53/54/57, FHX50. Usage: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110284

      Pokrywa GT18 316L, zaciski Ex d, uszczel

      Materiał: 316L. O-ring EPDM /pokrycie PTFE. Zastosowanie: Przediał podł. Ex d/XP, FMP51/52/54/55/56/57, FMR51/52/53/54/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71110291

      Pokrywa GT18 316L, zaciski Ex, uszczeln.

      Materiał: 316L. O-ring EPDM, pokrywany PTFE. Zastosowanie: Przedział podł., nie dla Ex d/XP, FMP51/52/54/55/56/57, FMR51/52/53/54/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Prowirl 200.

    • Nr 25 Order code 71185516

      Cover GT18 316L, Terminal, OVP, gasket

      Material: 316L. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMP54/FMP56/FMP57, FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Prowirl 200.

  • 20
    • Nr 20 Order code 71110292

      Cover GT19 PBT-FR, sight glass, gasket

      Material: plastics PBT-FR sight glas PC. O-ring EPDM, PTFE coated. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50.

    • Nr 20 Order code 71110293

      Pokrywa GT19 PBT, uszczelnienie

      Material: Plastik PBT, metalizowany. O-ring EPDM, pokryty PTFE. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

  • 25
    • Nr 25 Order code 71110295

      Cover GT19 PBT, Terminal Ex, EPDM

      Material: plastics PBT, metallized. Usage: terminal compartment, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 25 Order code 71185518

      Cover GT19 PBT, Terminal, OVP, EPDM

      Material: plastic PBT, metallizied. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67.

  • 20
    • Nr 20 Order code 71110297

      Pokrywa GT20 Alu, wziernik, uszczeln.

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokrywany PTFE. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Pokrywa GT20 Alu, uszczelnienie

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokrywany PTFE. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110301

      Pokrywa GT20 Alu, zaciski Ex, uszczeln.

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokywane PTFE. Zastosowanie: przedział podłączeniowy, nie dla Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Pokrywa GT20 Alu, Zaciski Exd, uszczeln.

      Materiał: Aluminium, pokrywane. O-ring EPDM, pokrywane PTFE. Zastosowanie: Przedział podłączeniowy Ex d/XP, FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Cover GT20 Alu, Terminal, OVP, gasket

      Material: aluminium. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 65
    • Nr 65 Order code 71110303

      Zestaw uszcz. do ob. GT18, GT19, GT20

      Consists of: O-ring 88.5x3.53 EPDM/PTFE, cover electronics compartment, housing GT19. O-Ring 88.5x3.53 NBR, cover electronics compartment, housing GT18, GT20. O-ring 91.67x3.53 EPDM/PTFE, cover terminal compartment, housing GT19. O-Ring 91.67x3.53 NBR, cover terminal compartment, housing GT18, GT20. O-ring 50.39x3.53 EPDM/PTFE, housing/sensor. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128617

      Overvoltage protection (OVP10),1-Channel

      4-20mA HART. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Ochronnik p-przepięc. (OVP20),2-kanałowy

      4-20mA HART, 4-20mA. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 34
    • Nr 34 Order code 71350681

      I/O module 2-wire, 4-20mA, HART, Ex, V3

      Non-Ex, Ex. 1x current output HART. Version 3. Usage: FMR60/62/67.

    • Nr 34 Order code 71350683

      I/O module,2-wr., 4-20mA,HART,PFS, Ex V2

      Non-Ex, Ex. 1x current output HART, 1x PFS. PFS=switch output. Version 2. Usage: FMR60/62/67.

    • Nr 34 Order code 71350687

      I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V3

      Non-Ex, Ex. Current output, 4-20mA HART + 4-20mA analog. Version 3. Usage: FMR60/62/67.

    • Nr 34 Order code 71364026

      I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V3

      Version 3. Not for Ex d/XP. LP=low powered. 1x current output HART. Usage: FMR60/62/67.

  • 37
    • Nr 37 Order code 71110280

      Zestaw zacisków 2-przew., moduł I/O

      Zawiera: 4x zacisk 2 polowy, zielony. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Zastosowanie: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 40
    • Nr 40 Order code 71248380

      Zestaw części zamiennych FHX50

      Zestaw do przebudowy urządzenia pomiarowego. W jego skład wchodzą: płyta główna przetwornika, kabel, dławik, tuleja M12, VA. Przeznaczenie: FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57. Prowirl 200, Promass 200, Promag 200, Prosonic Flow 200.

  • 40
  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Moduł wyświetlacza, SD02, przciski mech.

      Dla obudowy: GT18, GT19, GT20. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Zawartość: Wyświetlacz SD02, przewód spiralny, przewód taśmowy, osłona złącza.

    • Nr 40 Order code XPD0025-

      Moduł wyświetlacza, SD03, Touch Control

      Dla obudowy: GT18, GT19, GT20. Zastosowanie: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Zawartość: Wyświetlacz SD03 podświetlany, przewód spiralny, osłona złącza.

  • 57
    • Nr 57 Order code 52014047

      Sealing ring G1-1/2, 48x55 FA, 5 pcs.

      Process gasket DIN7603-A. Usage: process connection, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Sliding sleeve G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.
