Radarowe pomiary poziomu
Micropilot FMR533

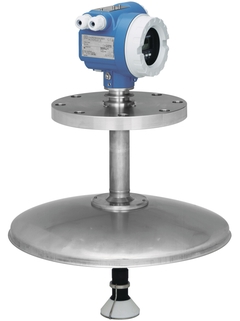

Micropilot FMR533 ©Endress+Hauser

Zasada działania radarowej sondy poziomu Micropilot FMR533

Rozliczeniowe pomiary poziomu cieczy w zbiornikach legalizowanych z aprobatą Głównego Urzędu Miar

Micropilot FMR533 jest stosowany w pomiarach rozliczeniowych. Posiada zatwierdzenie typu NMi i PTB, aprobatę Głównego Urzędu Miar oraz spełnia wymagania metrologiczne OIML R85 i API 3.1B. FMR533 z anteną paraboliczną umożliwia dokładne i powtarzalne pomiary m.in. węglowodorów ciężkich. Ekonomiczne i łatwe podłączenie w technice czteroprzewodowej z bezpiecznym zasilaniem niskonapięciowym 24 V DC. Sonda jest dostarczana 10-pkt. świadectwem wzorcowania w laboratorium akredytowanym przez Nederlands Meetinstituut (NMi).

  • Korzyści

    • Wysoka dokładność pomiaru (±0.5 mm, wartość 2σ) umożliwia kontrolę nad transakcjami wydań i przyjęć cieczy akcyzowych zgodnie z wymaganiami prawnymi

    • Certyfikaty NMi lub PTB oraz aprobata GUM umożliwiają pomiary rozliczeniowe węglowodorów w zbiornikach...

  • Zastosowanie

    Rozliczeniowe pomiary poziomu cieczy w zbiornikach legalizowanych z aprobatą Głównego Urzędu Miar

    • Przyłącza procesowe: kołnierze

    • Zakres temperatur: -40 do +200°C

    • Ciśnienie: do +16 bar

    • Maksymalny zakres pomiarowy: 40 m

    • Dokładność: ±0,5 mm

    • Pasmo emisji: C...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Level radar

  • Charakterystyka / Aplikacja

  • Zasilanie / Komunikacja

    4-wire (HART)

  • Częstotliwość

    C-band (~6 GHz)

  • Błąd pomiaru

    +/- 1 mm, custody transfer

  • Temperatura otoczenia

    Standard:
    -40 °C ... 80 °C
    (-40 °F ... 176 °F)
    For calibration to regulatory standards:
    -25 °C ... 60 °C
    (-13 °F ... 131 °F)

  • Temperatura procesu

    -40 °C ... 200 °C
    (-40 °F ... 392 °F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    Vacuum ... 16 bar
    (Vacuum ... 232 psi)

  • Główne części wchodzące w kontakt z medium

    316L + PTFE

  • Przyłącze technologiczne

    DN150 ... DN250 / 6" ... 10"

  • Maks. odległość pomiarowa

  • Radar_Mediengruppe_en.jpg
  • Wyjście

    4 ... 20 mA HART

  • Certyfikaty / Dopuszczenia

    ATEX, FM, CSA, IEC Ex, NEPSI

  • Safety approvals

    Overfill prevention WHG

  • Wartości umożliwiające zastosowanie
