Kluczowe parametry
-
Zakres pomiarowy
-1500mV to +1500mV
-
Temperatura procesu
0 to 80 °C (32 to 170 °F)
-
Ciśnienie procesu
1 to 10 bar abs at 80 °C
(15 to 145 psi abs at 176 °F)
Zastosowanie

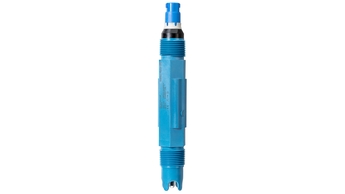

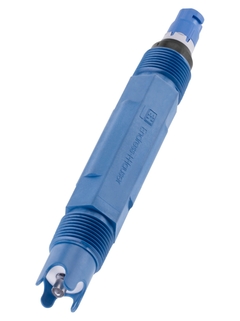

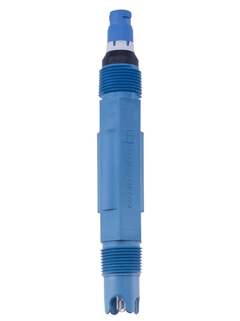

Orbipac CPF82D to proste, cyfrowe rozwiązanie do pomiaru ORP w wymagającyh warunkach środowiska. Duża, łatwa w czyszczeniu diafragma wykonana z PTFE charakteryzuje się niską obsługowością, natomiast możliwość montażu w armaturze przepływowej i zanurzeniowej zapewnia oszczędność miejsca i czasu. CPF82D nie jest najnowszą generacją Memosens. Aby uzyskać informacje na temat nowego czujnika Memosens CPF82E z rozszerzoną funkcjonalnością, kliknij tutaj.
Czujnik Orbipac CPF82D jest odpornym czujnikiem ORP odpowiednim do uzdatniania wody ściekowej i przemysłowej oraz procesów wydobycia. Monitoruje takie procesy jak:
Flotację
Wypłukiwanie
Neutralizację
Wlot i wylot
Korzyści
Możliwość montażu w armaturze przepływowej i zanurzeniowej
Opatentowany mostek elektrolityczny KNO3 w celu lepszej ochrony elektrody przed szkodliwymi jonami S2- or CN-
Polimerowa osłona ochronna przeciwko uszkodzeniom
Bezstykowa, indukcyjna transmisja sygnału pomiarowego: maksymalne bezpieczeństwo procesu
Umożliwia przewidywanie czasu konserwacji dzięki przechowywaniu czujnika wraz z danymi procesowymi
Mniejsze koszty operacyjne dzięki zminimalizowanemu czasowi przestoju oraz wydłużonej długości życia czujnika
Segment Extended
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
-
-
Karta katalogowa (TI)
Karta katalogowa Orbipac CPF81D/CPF82D i CPF81/CPF82 Elektrody kompaktowe pH/redoks, w technologii Memosens lub analogowe
Orbipac CPF81D/CPF82D i CPF81/CPF82 Elektrody kompaktowe pH/redoks, w
technologii Memosens lub analogowe
Zastosowanie w przemyślewydobywczym, uzdatnianiu wody przemysłowej i
ściekówEN PL 15/07/202004/06/202030/11/201401/07/200801/03/2004Język:
Polski
Wersja:
30/11/2014
Rozmiar pliku:
451.9 KB
Nazwa pliku:
TI00191CPL_1314.pdf
-
-
-
Instrukcja obsługi (BA)
Elektrody pH/redoks i półogniwa referencyjne
Elektrody z technologią Memosens i elektrody analogowe
EN PL 04/05/202031/12/201730/11/2015Język:
Polski
Wersja:
04/05/2020
Rozmiar pliku:
1.1 MB
Nazwa pliku:
BA01572CPL_0320.pdf
-
-
-
Deklaracja EU
Product family: CeraGel, CeraLiquid, Ceramax, ConduMax H, ConduMax W, InduMax H, InduMax P, Liquiline, Memosens, Messkabel, Orbi Pac, OrbiPore, OrbiSint, OxyMax H, OxyMax W, TopHit
Product root: CLS15D-, CLS16D-, CLS21D-, CLS50D-, CLS54D-, CLS82D-,
CML18-, COS21D-, COS22D-, COS51D-, COS81D-, CPF82D-, CPL51E-
,
CPS11D-, CPS12D-, CPS16D-, CPS171D-, CPS31D-, CPS341D-, CPS41D-,
CPS42D-, CPS441D-, CPS471D-, CPS47D-, CPS491D-, CPS71D-,
CPS72D-,
CPS77D-, CPS91D-, CPS92D-, CPS96D-, CPS97D-, CYK10-, CYK20-
Declaration number: EC_00828_02.20EN PL 14/02/2022Język:
Angielski
Wersja:
14/02/2022
Rozmiar pliku:
281.9 KB
Nazwa pliku:
EC_00828_03.22_D-Sensoren CML18 EMV_RoHS.pdf
-
-
-
Deklaracja EU
Product family: Messkabel, OrbiPac
Product root: CPF81D-, CPF82D-, CYK10-, CYK20-
Declaration number: EC_00657_03.24EN PL 06/01/2023Język:
Angielski
Wersja:
06/01/2023
Rozmiar pliku:
63.9 KB
Nazwa pliku:
EC_00657_03.23_CPF8xD_nonEx unterschrieben.pdf
-
-
-
UK Conformity Assessed
Product family: OrbiPac
Product root: CPF81D-, CPF82D-
Declaration number: UK_00374_01.21Język:
Angielski
Wersja:
04/08/2021
Rozmiar pliku:
94.6 KB
Nazwa pliku:
UK_00374_01.21 CPF8xD_nonEx.pdf
-
-
-
Ochrona przeciwwybuchowa
Product family: InduMax P, Liquiline M, Memosens
Product root: CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-,
CLS21-, CLS21D-, CLS50-, CLS50D-, CLS82D-, CM42-, COS21D-, COS22D-,
COS51D-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPS11-, CPS11D-, CPS12-,
CPS12D-, CPS13-, CPS16D-, CPS171D-, CPS41-, CPS41D-, CPS42-, CPS42D-,
CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-,
CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-,
CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, OPS171D-
Region: USA
Approval agency: FMJęzyk:
Angielski
Wersja:
30/11/2020
Rozmiar pliku:
523.6 KB
Nazwa pliku:
FM16US0145XSupp15.pdf
-
-
-
Ochrona przeciwwybuchowa
Product family: CeraGel, CeraLiquid, ConduMax H, ConduMax W, InduMax P, Memosens, Messkabel, OEM, OrbiPac, OrbiPore, OrbiSint, OxyMa x H, OxyMax W, TopHit
Product root: CLS15D-, CLS16D-, CLS21D-, CLS50D-, CLS82D-, COS21D-, COS22D-, COS51D-, COS81D-, CPF81D-, CPF82D-, CPS11D-, CPS12D-, C
PS16D-, CPS171D-, CPS41D-, CPS42D-, CPS441D-, CPS471D-, CPS491D-, CPS71D-, CPS72D-, CPS76D-, CPS91D-, CPS92D-, CPS96D-, CYK10-, CYK2
0-, OCLS82D-, OCOS81D-, OPS91D-
Region: Canada
Approval agency: CSA
Protection: IS Cl. I Div. 1Język:
Angielski
Wersja:
30/08/2023
Rozmiar pliku:
263.6 KB
Nazwa pliku:
S2_CoFC_80169522_EN.pdf
-
-
-
