TR13
Modułowy termometr RTD z przyłączem kołnierzowym

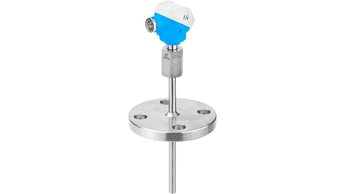

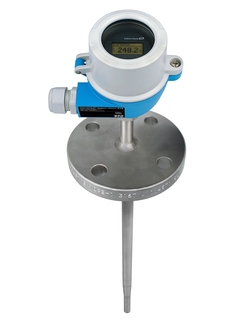

TR13 termometr RTD z przyłączem kołnierzowym ©Endress+Hauser

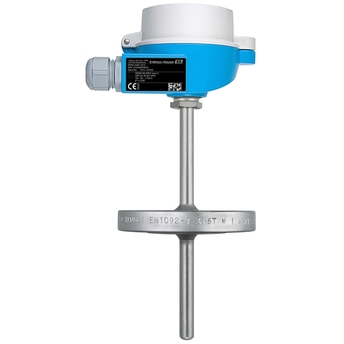

TR13 termometr RTD z przyłączem kołnierzowym ©Endress+Hauser

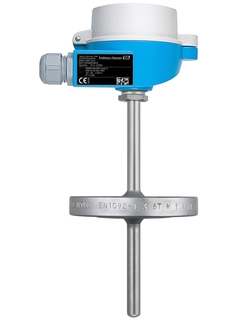

TR13 termometr RTD z przyłączem kołnierzowym ©Endress+Hauser

Wszechstronna i najczęściej stosowana technologia pomiaru temperatury we wszystkich branżach przemysłu

Termometr o modułowej, solidnej konstrukcji, przeznaczony do zastosowań we wszystkich branżach przemysłu. Przetworniki główkowe (opcja) z obsługą popularnych protokołów komunikacji obiektowej umożliwiają zachowanie podwyższonej dokładności pomiaru i niezawodności w porównaniu z czujnikami podłączanymi bezpośrednio (bez przetwornika). Duży wybór przyłączy technologicznych, wymiarów i materiałów zapewnia swobodny dobór do aplikacji pomiarowej.

Szybki wybór

Wybierz jedną z zaproponowanych przez nas opcji
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

lub

Indywidualna konfiguracja

Kontynuuj wybór z uwzględnieniem wszystkich możliwych opcji
  • Korzyści

    • Wysoka elastyczność dzięki modułowej konstrukcji, standardowe głowice przyłączeniowe wg PN-EN 50446, głębokość zanurzenia zgodna z zamówieniem

    • Kompatybilne wkłady pomiarowe, konstrukcja zgodna z DIN 43772

    • Szyjka wydłużająca, zabezpieczająca przetwornik...

  • Zastosowanie

    Głównym obszarem zastosowań termometrów rezystancyjnych Omnigrad M TR13 jest przemysł chemikaliów wysokowartościowych, jednakże odpowiednie są również do zastosowań ogólnych.


    W skład termometru wchodzi czujnik pomiarowy w osłonie ochronnej oraz...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Resistance Temperature Detector

  • Charakterystyka / Aplikacja

    metric style

    modular temperature assembly

    universal range of application

    suitable for hazardous areas

    flanged process connection

    with neck

    incl. thermowell / protection tube (metal)

    usable with insert StrongSens

  • Głowica podłączeniowa:

    TA20A - aluminium - cover with screws

    TA20B - plastics - screw cover

    TA20A - aluminium - cover with screws

    TA20B - plastics - screw cover

    TA20D - aluminium - hinged cover high

    TA20J - SS - deep-drawn w. or w/o. display

    TA20R - SS - machined w. screw cover

    TA20W - aluminium - cover w. snap fit

    TA21E - aluminium - screw cover w. chain

    TA30A - E+H, aluminium - cover low - w. or w/o. display

    TA30D - E+H, aluminium - cover high

  • Osłona czujnika

    welded protection tube

  • Wkład / sonda

    mineral insulated (MI), flexible

  • Średnica zewnętrzna osłony

    9,0 mm (0,35'')

    11,0 mm (0,43'')

    12,0 mm (0,47'')

    14,0 mm (0,55")

    15,0 mm (0,59")

  • Maks. długość zanurzeniowa na żądanie

    up to 10.000,00 mm (393,70'')

  • Materiał osłony

    1.4404 (316L)

    1.4571 (316Ti)

    Alloy C276 (2.4819)

    Alloy 600 (2.4816)

  • Powłoka opcjonalna

    Tantal

    PTFE Teflon

    PVDF

  • Przyłącze technologiczne

    flange:

    DN15 PN40 B1 (EN1092)

    DN15 PN40 C (EN1092)

    DN25 PN20 B1 (EN1092)

    DN25 PN40 C (EN1092)

    DN25 PN50 B1 (EN1092)

    DN25 PN100 B2 (EN1092)

    DN40 PN40 B1(EN1092)

    DN50 PN40 B1 (EN1092)

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

  • Kształt końcówki

    straight

    reduced

    tapered

  • Chropowatość powierzchni Ra

    1,6 μm (63,0 μin.)

  • Zakres temperatur pracy

    PT100 TF StrongSens:

    -50 °C ...500 °C

    (-58 °F ...932 °F)

    PT100 WW:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

    PT100 TF:

    -50 °C ...400 °C

    (-58 °F ...752 °F)

  • Maks. ciśnienie procesu (statyczne)

    at 20 °C: 50 bar (725 psi)

  • Błąd pomiaru

    class A acc. to IEC 60751

    class AA acc. to IEC 60751

  • Czas odpowiedzi

    depending on configuration

  • Integration head transmitter

    yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Dopuszczenia Ex

    ATEX II

    ATEX IECEx

    NEPSI

    IECEx

    EAC Ex

  • Certyfikaty

    Gost Metrology

    SIL (transmitter only)

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Akcesoria / Części zamienne

Nr
Order code
Specification
  • C
  • A
  • F
    • Nr F Order code TA730-

      Coating Sheath TA730

      In PTFE, PVDF, Titanium and Tantalum for thermowells TW13, TR13 and TC13 according to DIN Form F. PTFE, PVDF calculat.formula TL=L+15mm. Titanium/Tantalum calculation formula TL = L+1mm. L = thermowell immersion length.

  • E
    • Order code TR88-

      RTD Thermometer TR88

      to screw-in. Neck DIN43772. Replaceable insert, MgO. max. measuring range: -200...600 oC (depending on configuration).

  • D
    • Nr D Order code TA20A-

      Terminal Head TA20A

      Product being phased out, limited availability. Connection head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material: Aluminium epoxy resin coating Area temperature : max. +100 oC; ATEX: +95 oC.

    • Nr D Order code TA20B-

      Terminal Head TA20B

      "Product being phased out, limited availability." Connecting head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material:Polyamid black. Ambient temperature: max. +80 oC. Protection: IP65.

    • Nr D Order code TA20D-

      Terminal head TA20D

      Product being phased out, limited availability. Connection head to mount a measuring insert with up to two head transmitters or a connection socket and one head transmitter. For mounting on armature or protection sleeve. Material: Aluminium, varnished Ambient temperature: max. +100 oC; ATEX: +95 oC. Protection: IP66

    • Nr D Order code TA20R-

      Terminal Head TA20R

      Product being phased out, limited availability. Connecting head to mount a measuring insert with head transmitter or a connection socket. To be mounted on an armature or protective sleeve. Material: AISI316L/1.4404. max temperature 100oC, ATEX: +95oC. Protection class IP66/IP67.

    • Nr D Order code TA20W-

      Terminal head TA20W

      Product being phased out, limited availability. Connection head hinged to mount a measuring insert with head transmitter or connection socket. To be mounted on an armature or a protection sleeve. Material: Aluminium Area temperature: max. +100 oC; ATEX: +95 oC Protection: IP66

    • Nr D Order code TA21E-

      Terminal Head TA21E

      Retainer for terminal block or head transmitter. Cover: srewable. Material: aluminum. Max. temp.: +100 oC; ATEX +95 oC. Protection: IP65.

  • B
    • Nr B Order code TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Order code TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

  • D
    • Nr D Order code TA30A-

      Terminal Head TA30A

      Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Nr D Order code TA30D-

      Terminal Head TA30D

      Retainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Nr D Order code TA30P-

      Terminal Head TA30P

      Retainer for 2 head transmitters or terminal blocks. Cover: high, hinged. Material: Polyamid PA12 antistatic. Colour: black. Ambient temp.: -40...120oC (housing). Protection: IP65 (housing).

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
