Analogowy czujnik przewodności

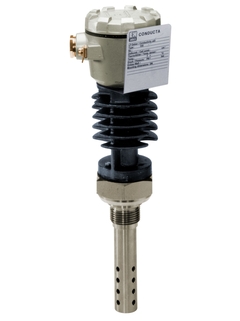

Condumax CLS13

©Endress+Hauser

Przewodność cieczy można mierzyć metodą konduktometryczną lub indukcyjną. Na filmie pokazano zasadę i sposób pomiaru tymi metodami.

Konduktometryczny czujnik przewodności do aplikacji wysokotemperaturowych w energetyce

Condumax CLS13 jest czujnikiem o wysokiej odporności cieplnej i mechanicznej, do pomiaru przewodności pary/wody w energetyce. Jest przeznaczony szczególnie do pomiaru mediów o niskiej przewodności (nawet w warunkach wysokich temperatur i ciśnień), celem zabezpieczenia instalacji przed odkładaniem się osadów i korozją. Małe wymagania konserwacyjne, łatwe uruchomienie (duży przedział podłączeniowy), idealny do ciężkich warunków pomiaru.

  • Korzyści

    • Niezawodny, wysoka dokładność pomiaru mediów o niskiej przewodności

    • Zastosowanie w temperaturach do 250°C (482°F) i przy wysokich ciśnieniach

    • Łatwy do czyszczenia dzięki wykonaniu korpusu ze stali kwasoodpornej i demontowalnej elektrodzie zewnętrznej

    • ...

  • Zastosowanie

    Czujnik Condumax CLS13 służy do pomiaru przewodności pary/wody w energetyce:

    • Monitorowanie kondensatu

    • Kontrola wody zasilającej kocioł

    • Kontrola odmulin z kotła

    Czujnik znajduje zastosowanie w wielu aplikacjach, gdzie wymagany jest pomiar niskich...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Conductive

  • Aplikacja

    Process, power plant

  • Charakterystyka

    2-electrode conductivity cell for high temperature applications.

  • Zakres pomiarowy

    k=0,01: 0-20,0 µS/cm
    k=0,1: 0-200,0 µS/cm

  • Zasada działania

    Coaxially arranged electrodes for high temperature applications

  • Konstrukcja

    2-electrode conductivity cell with coaxially arranged electrodes
    Connection head and cooling body made of casting aluminium with fixed cable connection PG16.

  • Materiał

    Electrode: 1.4571
    Sealing: Kalrez, ceramic

  • Wymiar

    Electrode diameter: 25 mm
    (0.984 inch)
    Immersion depth: 50-115 mm
    (1.97 - 4.48 inch)
    Weight: 3kg

  • Temperatura procesu

    max. 250°C
    (482°F)

  • Ciśnienie procesu

    max. 40 bar
    (580 psi)

  • czujnik temperatury

    Integrated Pt100

  • Dopuszczenia Ex

    ATEX

  • Podłączenie

    process connection. G1"

  • Stopień ochrony

    IP67

  • Dodatkowe dopuszczenia

    Calibration certificate with cellconstant
