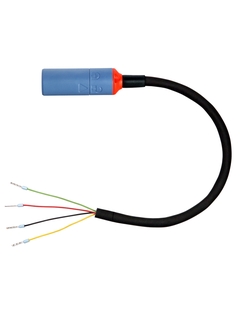

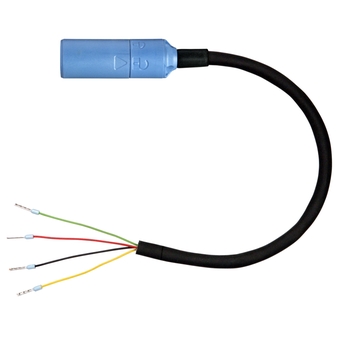

Cyfrowy przewód pomiarowy
CYK10

©Endress+Hauser
©Endress+Hauser

Przewód do transmisji danych do wszystkich czujników ze złączem Memosens

CYK10 zapewnia całkowicie wodoodporne podłączenie czujników ze złączem Memosens do przetwornika pomiarowego. Sprzężenie indukcyjne charakteryzuje się brakiem styków mogących ulec korozji i zapewnia separację galwaniczną przetwornika i medium. Zapomnij o ograniczonej długości kabla, wpływie potencjałów zakłócających oraz wilgoci i korzystaj z całkowicie bezpiecznej transmisji sygnałów pomiarowych.

  • Korzyści

    • Maksymalne bezpieczeństwo procesu dzięki bezkontaktowej, indukcyjnej transmisji sygnałów cyfrowych: brak korozji styków, całkowita wodoodporność, brak wpływu potencjałów zakłócających.

    • Większa dyspozycyjność punktu pomiarowego: cyfrowa transmisja...

  • Zastosowanie

    Przewód pomiarowy CYK10 jest stosowany we wszystkich systemach pomiarowych ze złączem Memosens do pomiaru następujących parametrów:

    • pH/redoks

    • Tlen rozpuszczony (pomiar amperometryczny)

    • Przewodność (metodą konduktometryczną)

    • Skuteczność dezynfekcji

Details

  • Zasada pomiaru

    Sensor Oxygen

  • Aplikacja

    Measuring cable for contactless, inductive, digital transmission of measurement signals

  • Montaż

    Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter

  • Charakterystyka

    Inductive, digital transmission of measurement signals and energy
    Not influenced by moisture, EMC-fields and corrosion

  • Konstrukcja

    Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
    No open contacts, resistant against humidity

  • Materiał

    Cable sheath: TPE
    Junction box: aluminum

  • Wymiar

    Diameter: 6.3 mm (0.25 inch)
    Cores: 2x2 cores, twisted pairs
    Length: up to approx. 100 m (328 ft)

  • Temperatura procesu

    -25 ... 135 °C (-13 ... 277 °F)

  • czujnik temperatury

    For digital sensors with inductive plug-head with and without temperature sensor

  • Dodatkowe dopuszczenia

    Also available as TÜV approved SIL version

  • Zasada pomiaru

    Glass electrode

  • Aplikacja

    Measuring cable for contactless, inductive, digital transmission of measurement signals

  • Montaż

    Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter

  • Charakterystyka

    Inductive, digital transmission of measurement signals and energy
    Not influenced by moisture, EMC-fields and corrosion

  • Zakres pomiarowy

    High impedance cable not necessary

  • Konstrukcja

    Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
    No open contacts, resistant against humidity

  • Materiał

    Cable sheath: TPE
    Junction box: aluminum

  • Wymiar

    Diameter: 6.3 mm (0.25 inch)
    Cores: 2x2 cores, twisted pairs
    Length: up to approx. 100 m (328 ft)

  • Temperatura procesu

    -25 to 135 °C (-13 to 277 °F)

  • Ciśnienie procesu

    max. 50 bar/725 psi at 135°C/275°F.

  • czujnik temperatury

    For digital sensors with inductive plug-head with and without temperature sensor

  • Dopuszczenia Ex

    ATEX II 1G Ex ia IIC T3/T4/T6
    FM, CSA IS Cl.1 Div 1 Gr. A-D
    ATEX, NEPSI II 3G Ex nL IIC
    TIIS

  • Stopień ochrony

    IP68

  • Dodatkowe dopuszczenia

    Also available as TÜV approved SIL version

  • Zasada pomiaru

    Free chlorine

  • Aplikacja

    Measuring cable for contactless, inductive, digital transmission of measurement signals

  • Charakterystyka

    Inductive, digital transmission of measurement signals and energy
    Not influenced by moisture, EMC-fields and corrosion

  • Konstrukcja

    Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
    No open contacts, resistant against humidity

  • Materiał

    Cable sheath: TPE
    Junction box: aluminum

  • Wymiar

    Diameter: 6.3 mm (0.25 inch)
    Cores: 2x2 cores, twisted pairs
    Length: up to approx. 100 m (328 ft)

  • Temperatura procesu

    -25 to 135 °C (-13 to 277 °F)

  • czujnik temperatury

    For digital sensors with inductive plug-head with and without temperature sensor

  • Dodatkowe dopuszczenia

    Also available as TÜV approved SIL version

  • Zasada pomiaru

    Glass electrode

  • Aplikacja

    Measuring cable for contactless, inductive, digital transmission of measurement signals

  • Montaż

    Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter

  • Charakterystyka

    Inductive, digital transmission of measurement signals and energy
    Not influenced by moisture, EMC-fields and corrosion

  • Konstrukcja

    Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
    No open contacts, resistant against humidity

  • Materiał

    Cable sheath: TPE
    Junction box: aluminum

  • Wymiar

    Diameter: 6.3 mm (0.25 inch)
    Cores: 2x2 cores, twisted pairs
    Length: up to approx. 100 m (328 ft)

  • Temperatura procesu

    -25 to 135 °C (-13 to 277 °F)

  • czujnik temperatury

    For digital sensors with inductive plug-head with and without temperature sensor

  • Dopuszczenia Ex

    ATEX II 1G Ex ia IIC T3/T4/T6
    FM, CSA IS Cl.1 Div 1 Gr. A-D
    ATEX, NEPSI II 3G Ex nL IIC
    TIIS

  • Dodatkowe dopuszczenia

    Also available as TÜV approved SIL version

  • Zasada pomiaru

    Sensor ORP / Redox

  • Aplikacja

    Measuring cable for contactless, inductive, digital transmission of measurement signals.

  • Montaż

    Inductive plug- head for digital sensors with Memosens technology and wire terminals or M12 plug to connect to the transmitter.

  • Charakterystyka

    Inductive, digital transmission of measurement signals and energy.
    Not influenced by moisture, EMC-fields and corrosion

  • Konstrukcja

    Easy to handle Bajonett coupling to connect digital sensors with Memosens technology and plug-head
    No open contacts, resistant against humidity

  • Materiał

    Cable sheath: TPE
    Junction box: aluminum

  • Wymiar

    Diameter: 6.3 mm (0.25 inch)
    Cores: 2x2 cores, twisted pairs
    Length: up to approx. 100 m (328 ft)

  • Temperatura procesu

    -25 to 135 °C (-13 to 277 °F)

  • czujnik temperatury

    For digital sensors with inductive plug-head with and without temperature sensor

  • Dopuszczenia Ex

    ATEX II 1G Ex ia IIC T3/T4/T6
    FM, CSA IS Cl.1 Div 1 Gr. A-D
    ATEX, NEPSI II 3G Ex nL IIC
    TIIS

  • Dodatkowe dopuszczenia

    Also available as TÜV approved SIL version
