Analogowa elektroda pH
Orbisint CPS11D
Orbisint CPS11

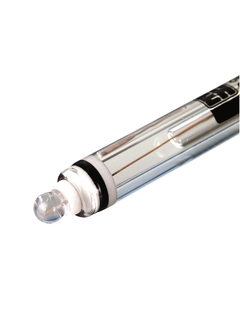

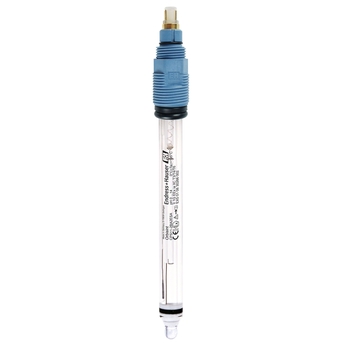

Orbisint CPS11, uniwersalna elektroda do pomiarów pH

The pH-value of a liquid can be calculated using the potentiometric measurement principle. This video shows what it is about and how this measuring principle works.

Elektroda szklana do standardowych zastosowań

Orbisint CPS11 to uniwersalna elektroda do pomiarów pH dla przemysłu procesowego i ochrony środowiska. Wiarygodny i dokładny pomiar nawet w silnie alkalicznych mediach i strefach zagrożonych wybuchem. Niskie wymagania konserwacyjne i długa żywotność, doskonały stosunek jakości do ceny.

Dodaj do koszyka
Konfiguracja
Wymiarowanie
Wycena po zalogowaniu i konfiguracji

Porównanie

Dodatkowe elementy

Przetwornik pomiarowy pH/redoks
Liquisys CPM223

Kompaktowy przetwornik do zabudowy tablicowej, uniwersalne zastosowanie
Więcej informacji
Porównanie
Przetwornik pomiarowy pH/redoks
Liquisys CPM253

Kompaktowy przetwornik obiektowy, uniwersalne zastosowanie
Więcej informacji
Porównanie
1-kanałowy przetwornik pomiarowy
Liquiline M CM42

Dwuprzewodowy przetwornik do stosowania w strefach bezpiecznych i zagrożonych wybuchem w przemyśle chemicznym i spożywczym
Więcej informacji
Porównanie
Roztwory buforowe pH
CPY20

Bardzo dokładne roztwory buforowe pH o uniwersalnym zastosowaniu
Więcej informacji
Porównanie

Korzyści
Trwała elektroda o niskich wymaganiach konserwacyjnych, duża, łatwa w czyszczeniu diafragma pierścieniowa z PTFE
Możliwość stosowania pod ciśnieniem do 16 bar / 232 psi
Wysoka trwałość dzięki układowi referencyjnemu z podwójnym mostkiem elektrolitycznym...

Pokaż więcej
Trwała elektroda o niskich wymaganiach konserwacyjnych, duża, łatwa w czyszczeniu diafragma pierścieniowa z PTFE
Możliwość stosowania pod ciśnieniem do 16 bar / 232 psi
Wysoka trwałość dzięki układowi referencyjnemu z podwójnym mostkiem elektrolitycznym, zwiększającym odporność elektrody na zatrucia

Pokaż mniej

Zastosowanie
Long-term monitoring and limit monitoring of processes with stable process conditions:
- Paper industry
- Plastics chemistry
- Power plants (e.g. flue gas washers)
- Incineration plants
- Food industry
- Breweries
Uzdatnianie wody:
- Woda pitna
- Woda...

Pokaż więcej
Long-term monitoring and limit monitoring of processes with stable process conditions:
- Paper industry
- Plastics chemistry
- Power plants (e.g. flue gas washers)
- Incineration plants
- Food industry
- Breweries
Uzdatnianie wody:
- Woda pitna
- Woda chłodząca
- Woda z ujęć głębinowych
Posiada dopuszczenia ATEX, FM, CSA do obszarów zagrożonych wybuchem.

Pokaż mniej

Funkcje i specyfikacja

Powrót

Details

Zasada pomiaru

Glass electrode
Aplikacja

Standard applications in process and the environment. Long-term monitoring, processes with little change.
Charakterystyka

Very robust, heavy-duty version / high pressure, integrated potential matching, flat membrane available.
Zakres pomiarowy

pH 0-14
Zasada działania

Gel compact electrode with PTFE ring-diaphragm.
Konstrukcja

- all shaft lengths with temperature sensor
- advanced gel technology.
- With dirt-repellent PTFE diaphragm.
Materiał

Glass / PTFE
Wymiar

Diameter: 12 mm (0.46 inch) shaft length: 120, 225, 360 and 425 mm
(4.68, 8.77, 14.04 and 16,57 inch)
Temperatura procesu

max. 135°C (274°F)
Ciśnienie procesu

max. 16 bar (230 psi)
czujnik temperatury

optional with integrated Pt100 or Pt1000
Dopuszczenia Ex

Simple operational equipment, no certification necessary.
Podłączenie

TOP68 connection head
Stopień ochrony

IP 68
Dodatkowe dopuszczenia

Biocompatibility validated acc. to ISO 10993-5 USP (current version).
TÜV certificate for pressure resistance 16 bar, min. triple overpressure safety.

Pokaż więcej
Pokaż mniej
