Seminarium online

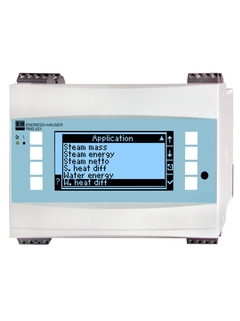

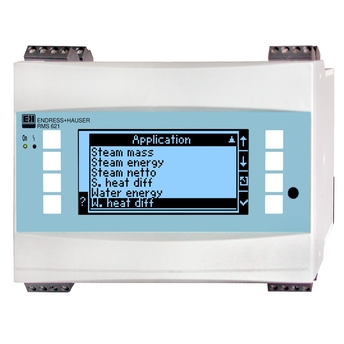

RMS621
Przemysłowy licznik ciepła i przepływu
Obliczanie parametrów energetycznych wody i pary w zastosowaniach przemysłowych
Przemysłowy licznik ciepła i przepływu RMS621 wykonuje obliczenia masy pary, ciepła w parze, ciepła netto w parze, ciepła oddanego/pobranego przez parę, ciepła zawartego w wodzie, ciepła oddanego/pobranego przez wodę w maks. 3 punktach pomiarowych. Możliwość pomiaru w trybie dwukierunkowym oraz funkcja dynamicznego zwiększania zakresowości pomiaru przepływu. Obsługa sygnałów analogowych, PFM lub impulsowych z czujników przepływu i ciśnienia. Sygnał pomiarowy temperatury może być podłączony bezpośrednio z 3- lub 4-przewodowych czujników rezystancyjnych lub poprzez przetwornik temperatury.
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
-
Kluczowe parametry
-
Typ sygnału wejściowego
2...6x RTD
2...8x I
2...8x PFM
2...8x Impulse (aktive)
2...8x Impulse (passive) -
Wyjście
3...9x transmitter power supply
-
Wyświetlacz
Dot-Matrix LCD, backlit, colour change in case of alarm event
-
Calculations
heat quantity
heat quantity difference
-
Szybki wybór
Indywidualna konfiguracja
-
Korzyści
Obliczenia następujących wielkości:
Masa pary, ciepło w parze, ciepło netto w parze, ciepło oddane/pobrane przez parę, ciepło zawarte w wodzie, ciepło oddane/pobrane przez wodęObsługa do trzech różnych punktów pomiarowych (aplikacji)
Możliwość pomiaru...
-
Zastosowanie
Bilanse cieplne wody i pary
Energetyka cieplna
Przemysł chemiczny
Technika grzewcza i klimatyzacja
Przemysł farmaceutyczny
Przemysł spożywczy
Urządzenia i instalacje technologiczne
Dokumentacja / Instrukcje obsługi / Oprogramowanie
-
Karta katalogowa
Przemysłowy licznik ciepła i przepływu RMS621.
Obliczanie parametrów energetycznych wody i pary
w zastosowaniach przemysłowychKarta katalogowa (TI) -
RMx621 / FML621
Moduł Profibus DP slave ("Komunikator PROFIBUS") od V2.01.00
Instrukcja obsługi (BA) -
RMx621 / FML621
Moduł PROFINET ("Konwerter PROFINET") od V3.03.01
Instrukcja obsługi (BA) -
Appendix to operating instructions RMx621
Energy Manager and Application Manager RMx621 with ModBus Interface
V3.03.00.
Connecting the Energy/Application Manager to ModBus-IDA-systemsInstrukcja obsługi (BA) -
Operating manual Energy manager
RMS621
> SW Version 3.0
The RMS621 energy manager for monitoring energy and flows in water and
steam applications.Instrukcja obsługi (BA) -
Operating Manuals ReadWin 2000 (GB)
Operating Manuals ReadWin 2000
Instrukcja obsługi (BA) -
RMx621
Operating Instructions
Appendix to the Operating Instructions M-Bus interface V3.08.00:
Connecting the Energy Manager to M-Bus system (two-wire bus in acco
rdance with DIN EN 1434-3)Instrukcja obsługi (BA) -
Operating manual Energy manager RMS621
The RMS621 energy manager for monitoring energy and flows in water
and steam applications.Instrukcja obsługi (BA) -
Zusatzbetriebsanleitung/Addition Manuals Ethernet-Anbindung
Zusatzbetriebsanleitung/Addition Manuals Ethernet-Anbindung
Memo-/Eco-GraphInstrukcja obsługi (BA) -
RMS621
Instrukcja obsługi
Przemysłowy licznik ciepła i przepływu
Obliczanie parametrów energetycznych wody i pary w zastosowaniach
przemysłowychInstrukcja obsługi (BA) -
Brief Operating Instructions
RMC621, RMS621
RMC621: Flow and Energy Manager
RMS621: Energy ManagerShort Instruction (KA)11/17Angielski -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Obszary działalności (FA)10/14Turecki -
Системные компоненты и Регистраторы
Обзор продукции
Obszary działalności (FA)06/13Rosyjski -
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Obszary działalności (FA)05/20Hiszpański -
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationObszary działalności (FA)04/18Polski -
System Components
e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misuraObszary działalności (FA)04/18Włoski -
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.Obszary działalności (FA)03/10Polski -
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungObszary działalności (FA)02/20Niemiecki -
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationObszary działalności (FA)02/20Angielski -
Produits système et data managers
Solutions associées
Obszary działalności (FA)01/19fr -
Energy Manager RMS621 / RMC621
Steam and heat computer for energy caluclations of steam and water
Innowacje (IN)06/08Angielski -
GSD Single, GSD_EH_DP_CO_EnergyManager_0x153F_V1_DPLIB, 14.04.2014 (Components, EnergyManager, 0x15
PROFIBUS DP,
PROFIBUS System Version: AnyGeneral Station Description (GSD)2.03.00Language neutral -
contactors / transmitters
Kod przyrządu: RMS621-
Numer deklaracji: HE_00649_01.17
Producent Specyfikacja: RoHSManufacturer DeclarationAngielski -
contactors / transmitters
Kod przyrządu: RMC621-, RMS621-
Numer deklaracji: EC_00327_01.16EU DeclarationNiemiecki , Angielski , fr -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Kod przyrządu: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
Numer deklaracji: EC_00569_01.17EU DeclarationNiemiecki , Angielski , fr -
contactors / transmitters
Kod przyrządu: RMC621-, RMS621-
Region: Russia (TR CU)
Jednostka certyfikująca: EAC
Numer dopuszczenia: EAEC N RU D-DE.AG56.B.06834/20MiscellaneousRosyjski -
contactors / transmitters
Kod przyrządu: RMC621-, RMS621-
Region: Russia (TR CU)
Jednostka certyfikująca: EAC
Numer dopuszczenia: EAEC N RU D-DE.AG56.B.06831/20MiscellaneousRosyjski -
contactors / transmitters
Kod przyrządu: RMS621-
Jednostka certyfikująca: metas
Numer dopuszczenia: METAS 135-10363/135-10364MetrologyAngielski -
contactors / transmitters
Kod przyrządu: RMC621-, RMM621-, RMS621-
Region: Russia
Jednostka certyfikująca: Rosstandart
Numer dopuszczenia: DE.C.32.004.A_31290MetrologyRosyjski
Akcesoria / Części zamienne
-
-
Nr 1 Order code RMS621X-HA
Części zamienne do RMS621 RMS621X-
-
Nr 1 Order code RMS621X-HB
Części zamienne do RMS621 RMS621X-
-
-
-
Nr 2 Order code RMS621X-HC
Części zamienne do RMS621 RMS621X-
-
-
-
Nr 3 Order code RMS621X-BA
Części zamienne do RMS621 RMS621X-
-
-
-
Nr 4 Order code RMS621X-NA
Części zamienne do RMS621 RMS621X-
-
Nr 4 Order code RMS621X-NB
Części zamienne do RMS621 RMS621X-
-
-
-
Nr 5 Order code RMS621X-DA
Części zamienne do RMS621 RMS621X-
-
Nr 5 Order code RMS621X-DB
Części zamienne do RMS621 RMS621X-
-
Nr 5 Order code RMS621X-DC
Części zamienne do RMS621 RMS621X-
-
Nr 5 Order code RMS621X-DE
Części zamienne do RMS621 RMS621X-
-
Nr 5 Order code RMS621X-DF
Części zamienne do RMS621 RMS621X-
-
Nr 5 Order code RMS621X-DG
Części zamienne do RMS621 RMS621X-
-
-
-
Nr 6 Order code RMS621A-TA
-
-
-
Nr 7 Order code RMS621A-UA
-
-
-
Nr 8 Order code 51000780
Supply terminal 4 pole
-
-
-
Nr 9 Order code 51004062
-
-
-
Nr 10 Order code 51004063
Terminal plug-in 4pol.SMSTB2,5 82/81/10/
Analog terminal 1 (PFM/pulse/analog/loop power)
-
-
-
Nr 11 Order code 51004064
Terminal plug-in 4pol.SMSTB2,5 83/81/110
Analog terminal 2 (PFM/pulse/analog/loop power)
-
-
-
Nr 14 Order code 51004065
-
-
-
Nr 15/17 Order code 51004066
Terminal plug-in 4pol.SMSTB2,5 134..131
Output terminal (analog/pulse)
-
-
-
Nr 12 Order code 51004067
Terminal plug-in 4pol.SMSTB2,5 1/5/6/2
Terminal temperat.1(Pt100/Pt500/Pt1000)
-
-
-
Nr 13 Order code 51004068
Terminal plug-in 4pol.SMSTB2,5 3/7/8/4
Terminal temperat.2(Pt100/Pt500/Pt1000)
-
-
-
Nr 19 Order code 51004907
-
-
-
Nr 20 Order code 51004908
-
-
-
Nr 22 Order code 51004909
-
-
-
Nr 21 Order code 51004910
-
-
-
Nr 18 Order code 51004911
Terminal RMx/FML621 dig./open collecto
-
-
-
Nr 16 Order code 51004912
Terminal plug-in RMx/FML621 relay
-
-
-
Order code RMS621A-AA
-
Order code RMS621A-AB
-
Order code RMS621A-P1
-
Order code 71402350
Set, 10x fixing lever housing
for RMA42x/RMx621/RTA421/RN221N/TMT12x
-
Order code 52010132
Housing Field, R4 182x180x165, 5xM20, PC
Protection housing Minitec. Synthetic housing with transparent cover. Protection IP66. 4x22.5mm / 2x45mm. Usage: FTL825.
-
Order code RMS621C-
CPU Board RMS621
-
Order code RXU10-
Accessories RXU10
-
Order code DIENST-
Service
-
Order code RMS621A-P2
-
