Przetwornik do pomiaru parametrów dezynfekcji

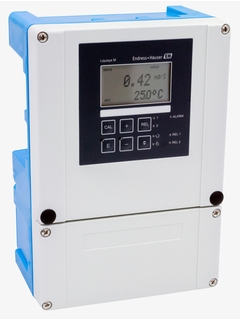

Liquisys CCM253

Kompaktowy przetwornik obiektowy dla branży spożywczej, energetyki i gospodarki wodno-ściekowej

Liquisys CCM253 jest standardowym przetwornikiem pomiarowym chloru z kompensacją pH dla wolnego chloru. Zwiększa bezpieczeństwo pracy dzięki ciągłej kontroli poprawności pracy własnej, monitorowania procesu i kontroli aktywności sygnału czujnika. Możliwość dostosowania do zadania pomiarowego poprzez wybór dodatkowego oprogramowania oraz modułów sprzętowych, np. wyjść przekaźnikowych, kart komunikacji cyfrowej. Modułowość konstrukcji umożliwia rozbudowę przetwornika w dowolnej chwili. Szybka i łatwa obsługa dzięki przejrzystej strukturze menu, łatwej kalibracji

Dodaj do koszyka
Konfiguracja
Dobór i wymiarowanie
Wycena po zalogowaniu i konfiguracji

Porównanie

Dodatkowe elementy

RNB130

Zasilanie pojedynczego czujnika lub przetwornika 4-przewodowego
Więcej informacji
Porównanie
Memograph M RSG45

Zaawansowany zapis, wizualizacja, analiza i transmisja danych pomiarowych
Więcej informacji
Porównanie
Ecograph T RSG35
Rejestrator ekranowy

Elektroniczna rejestracja, wizualizacja i monitorowanie wartości procesowych.
Więcej informacji
Porównanie
RN221N
Separator zasilający z funkcją diagnostyki HART® (opcja)

Separator zasilający sygnałowych obwodów prądowych 4...20 mA + HART, również dla obwodów iskrobezpiecznych
Więcej informacji
Porównanie

Korzyści
Zwiększa bezpieczeństwo pracy dzięki ciągłej kontroli poprawności pracy własnej, monitorowania procesu i kontroli aktywności sygnału czujnika.
Niezawodna kontrola chloru i pH: wejście prądowe do monitorowania strumienia przepływu umożliwiające wyłączanie...

Pokaż więcej
Zwiększa bezpieczeństwo pracy dzięki ciągłej kontroli poprawności pracy własnej, monitorowania procesu i kontroli aktywności sygnału czujnika.
Niezawodna kontrola chloru i pH: wejście prądowe do monitorowania strumienia przepływu umożliwiające wyłączanie regulatora lub realizację sterowania wyprzedzającego
Łatwość obsługi i konserwacji: intuicyjny interfejs operatora, prosta kalibracja chloru i pH, bezpośredni dostęp do sterowania stykami wyjściowymi.
Niska obsługowość: funkcja automatycznego czyszczenia (za pomocą systemu Chemoclean) wyzwalana poprzez komunikat błędu lub w zaprogramowanych odstępach czasu.
Dostosowany do każdej aplikacji: możliwość rozbudowy, m.in. regulator PID, układ czasowy, itd., pozwalają na adaptację do każdego zadania pomiarowego.

Pokaż mniej

Zastosowanie
Przetwornik Liquisys CCM253 współpracuje ze wszystkimi analogowymi czujnikami chloru ogólnego, wolnego, dwutlenku chloru i czujnikami pH w:
Branży wodno-ściekowej
- Monitoring i sterowanie procesami dezynfekcji
- Procesy odsalania w technologii...

Pokaż więcej
Przetwornik Liquisys CCM253 współpracuje ze wszystkimi analogowymi czujnikami chloru ogólnego, wolnego, dwutlenku chloru i czujnikami pH w:
Branży wodno-ściekowej
- Monitoring i sterowanie procesami dezynfekcji
- Procesy odsalania w technologii membranowej
- Baseny i wanny z hydromasażem
- Płuczki do gazów
Przemyśle spożywczym
- Dezynfekcja wody przemysłowej
Elektrowniach
- Dezynfekcja wody chłodzącej
Przetwornik Liquisys CCM253 obsługuje następujące protokoły komunikacji obiektowej:
0/4...20 mA
HART
PROFIBUS DP
PROFIBUS PA

Pokaż mniej

Funkcje i specyfikacja

Powrót

Details

Zasada pomiaru

Free chlorine
Aplikacja

Drinking water, water, waste water, process, pool
Charakterystyka

4-wire transmitter for chlorine/chlordioxide in a field housing. Simple calibration with the "CAL"-button.
Konstrukcja

Overload protection, alarm relais, different controller functions (P(ID)), temperature display, 2-line display, current output galvanically separated.
Wymiar

247mm x 170mm x 115mm
Wielkości wejściowe

Chorine / Chlordioxide and pH/ORP Sensor.
Wyjście

- Chlorine/Chlordioxid, pH, Temperature : 0/4-20mA- Profibus- Hart + 0/4-20mA

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Typ materiałów do pobrania

Filtr

Technical Information CCM 223/
Measurement of chlorine / chlorine dioxide / total chlorine Transmitter for chlorine sensors

Karta katalogowa (TI)
Operating Instructions Liquisys M CXM223/253 HART
Field Communication with Liquisys M CXM223/253

Instrukcja obsługi (BA)
Liquisys M CLM223/253 Operating Instructions
Transmitter

Instrukcja obsługi (BA)
Liquisys M CPM223/253 Operating Instructions
Transmitter

Instrukcja obsługi (BA)
Operating Instructions Liquisys M CXM223/253 PROFIBUS
Field Communikation for Liquisys M CXM223/253

Instrukcja obsługi (BA)
Liquisys M CCM223/253 Operating Instructions
Transmitter

Instrukcja obsługi (BA)
Liquisys M COM223/253 Operating Instructions
Transmitter

Instrukcja obsługi (BA)
Ex-safety instructions CXM2X3
Safety instructions for electrical apparatus for explosion-hazardous areas as per EC Directive 94/9/EC (ATEX)

Instrukcje dot. bezpieczeństwa Ex (XA)
Additional information for CSA Liquisys
Additional information for CSA Liquisys

Dokumentacja specjalna (SD)
Liquisys CCM253
Chlor/Chlordioxid- und Temperatur Messumformer

Tekst oferty

12/16

Niemiecki
Liquisys M CCM253
1 Chlorine and temperature transmitter

Tekst oferty

09/05

Angielski
GSD Single, GSD_EH_DP_AN_Liquisys_0x151D_V02_10_DPLIB, 14.04.2014 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP, PROFIBUS System Version: Any

General Station Description (GSD)

2.10.00

Language neutral
GSD Single, GSD_EH_PA_AN_Liquisys_0x1519_V02_1x_PALIB, 22.04.2014 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA, PROFIBUS System Version: Any

General Station Description (GSD)

2.10.00

Language neutral
EDD Library, PDM_DP_Analysis_Package_V_1_12_00, 30.07.2015 (Analysis)
PROFIBUS DP, PDM Version: 6.0 SP5, 8.1 SP 1

Electronic Data Description (EDD)

1.12.00

Language neutral
EDD Library, PDM_PA_Analysis_Package_V_1_12_00, 30.07.2015 (Analysis)
PROFIBUS PA, PDM Version: 5.2 SP1, 6.0 SP5, 6.1, 8.0.2, 8.1, 8.1 SP1

Electronic Data Description (EDD)

1.12.00

Language neutral
DTM Single, LiquisysMCL_CCM2x3_DP_2_04, 08.08.2018 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP, FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.157.88

Language neutral
DTM Single, LiquisysMCL_CCM2x3_PA_2_40, 08.08.2018 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA, FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.157.88

Language neutral
DTM Single, LiquisysMCL_CCM23_DP_2_30, 29.11.2017 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMCL_CCM2x3_PA_2_30, 05.12.2017 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CCM2x3_PA_V2_20___V2_21, 29.11.2017 (Analysis, Liquisys M, 0x1519)
PROFIBUS PA, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysM_CCM2x3_DP_V2_20___V2_21, 29.11.2017 (Analysis, Liquisys M, 0x151D)
PROFIBUS DP, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.5.153.348

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_50, 07.08.2018 (Analysis, Liquisys M, 0x0096)
HART, FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.4.188.85

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_4x, 29.11.2017 (Analysis, Liquisys M, 0x0096)
HART, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
DTM Single, LiquisysMChlorine_CCM2x3_V2_30, 29.11.2017 (Analysis, Liquisys M, 0x0096)
HART, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00

Device Type Manager (DTM)

1.4.188.39

Language neutral
Liquisys Chlorine, Liquisys Conductivity, Liquisys Oxygen, Liquisys pH/ORP
Kod przyrządu: CCM223-, CCM253-, CLM223-, CLM253-, COM223-, COM253-, CPM223-, CPM253- Numer deklaracji: EC_00575_01.17

EU Declaration

Niemiecki , Angielski , fr
TOCII, Stip-Scan, Stamolys, Sensor, Mycom S, Liquisys pH/ORP, Liquisys Oxygen, Liquisys Conductivity, Liquisys Chlorine, Liquiline M, Liquiline
Kod przyrządu: CPM253-, CPM223-, CPM153-, COM253-, COM223-, CM448-, CM444-, CM442-, CM14-, CLM253-, CLM223-, CLM153-, CCM253-, CCM223-, CAM74-, CA72TOC-, CA71SI-, CA71PH-, CA71NO-, CA71MN-, CA71HY-, CA71HA-, CA71FE-, CA71CU-, CA71CR-, CA71COD-, CA71CL-, CA71AM-, CA71AL- Region: Russia (TR CU) Jednostka certyfikująca: EAC Numer dopuszczenia: TC № RU D-DE.MU62.B.02737

Miscellaneous

Rosyjski
Liquisys Chlorine, Sensor
Kod przyrządu: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241- Region: Russia (TR CU) Jednostka certyfikująca: EAC Numer dopuszczenia: RU D-DE.ML66.B.02048

Miscellaneous

Rosyjski
LIQUISYS M, Sensor
Kod przyrządu: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241- Region: Russia Jednostka certyfikująca: Rosstandart Numer dopuszczenia: DE.C.31.004.A_46267

Metrology

Rosyjski
Liquisys M, Sensor
Kod przyrządu: CCM223-, CCM253-, CCS120-, CCS140-, CCS141-, CCS240-, CCS241- Region: Russia Jednostka certyfikująca: Rosstandart Numer dopuszczenia: DE.C.31.004.A_46267

Metrology

Rosyjski
Liquisys Chlorine, Liquisys Conductivity, LIQUISYS M, Liquisys Oxygen, Liquisys Turbidity, SmarTec S
Kod przyrządu: CUM253-, CUM223-, CPM253-, CPM223-, COM253F-, COM253-, COM223F-, COM223-, CLM253-, CLM223F-, CLM223-, CLD134-, CCM253-, CCM223- Region: Canada, USA Jednostka certyfikująca: CSA

Ordinary Location Product Safety

Angielski

Akcesoria / Części zamienne

Wyszukaj

Filtr

Order code

Specification

- Order code 51500320

  Kit CXM2X3 Relaismod. 2rel

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  Pokaż szczegóły Ukryj szczegóły
30
- Nr 30 Order code 51511446

  KIT CXM2X3 relay mod. 2rel / CSA

  Upgrade of LIQUISYS-M basis version by 2 floating changeover contacts.

  Pokaż szczegóły Ukryj szczegóły
35
- Nr 35 Order code 51500321

  4-relay board for LIQUISYS-M

  Upgrade of LIQUISYS-M basic version by 4 floating changeover contacts.

  Pokaż szczegóły Ukryj szczegóły
- Nr 35 Order code 51511447

  KIT CXM2X3 relay mod. 4rel / CSA

  Pokaż szczegóły Ukryj szczegóły
40
- Nr 40 Order code 51504304

  Kit CXM2X3 Relais Mod. 2rel.+I/CSA

  Upgrade of LIQUISYS-M basic version by 2 contacts and current input 4-20mA.

  Pokaż szczegóły Ukryj szczegóły
45
- Nr 45 Order code 51504305

  Kit CXM2X3 Relais Mod. 4Rel+I/CSA

  Upgrade of LIQUISYS-M basic version by 4 contacts and current input 4-20mA.

  Pokaż szczegóły Ukryj szczegóły
50
- Nr 50 Order code 51502467

  Kit CCM2x3 Central module I1

  Pokaż szczegóły Ukryj szczegóły
70
- Nr 70 Order code 51502497

  Kit CCM2x3 central module I1 HART

  Pokaż szczegóły Ukryj szczegóły
60
- Nr 60 Order code 51502468

  Kit CCM2x3 Central module I2

  Pokaż szczegóły Ukryj szczegóły
80
- Nr 80 Order code 51502496

  Kit CCM2x3 central module I2 HART

  Pokaż szczegóły Ukryj szczegóły
90
- Nr 90 Order code 51502495

  Kit CCM2X3 central module Profibus PA

  Pokaż szczegóły Ukryj szczegóły
100
- Nr 100 Order code 51502498

  Kit CCM2X3 central module Profibus DP

  Pokaż szczegóły Ukryj szczegóły
- Nr 100 Order code 71134731

  Kit CCM2x3: Central mod. PB DP; H/W 2.1x

  Pokaż szczegóły Ukryj szczegóły
35
- Nr 35 Order code 71134732

  Kit CxM2x3: Relay mod. for PBDP; H/W2.1x

  Content: 1x Relay module Profibus DP 2x Relay, 1x Current input DP connection qualified from H/W 2.10

  Pokaż szczegóły Ukryj szczegóły
10
- Nr 10 Order code 51500317

  KIT CXM2X3 power supply AC

  Pokaż szczegóły Ukryj szczegóły
20
- Nr 20 Order code 51500318

  KIT CxM2x3 power supply DC

  KIT CxM2x3 power supply DC

  Pokaż szczegóły Ukryj szczegóły
110
- Nr 110 Order code 51502466

  KIT MKC1 MEK transmitter Cl wo pH non Ex

  Pokaż szczegóły Ukryj szczegóły
120
- Nr 120 Order code 51502465

  Kit MKC1 MEK transmitter Cl+pH non Ex

  Pokaż szczegóły Ukryj szczegóły
220
- Nr 220 Order code 51501068

  KIT CXM253 housing cover

  Pokaż szczegóły Ukryj szczegóły
335
- Nr 335 Order code 71071446

  Kit CxM253: Front foil + 6 key lifters

  Pokaż szczegóły Ukryj szczegóły
330,340,450a,450c
- Nr 330,340,450a,450c Order code 51501073

  KIT CXM253 Internal housing parts

  Pokaż szczegóły Ukryj szczegóły
230
- Nr 230 Order code 51501072

  KIT CXM253 bottom of housing

  Pokaż szczegóły Ukryj szczegóły
260
- Nr 260 Order code 51501069

  KIT CXM/153/253: 2 pair of hinges

  Pokaż szczegóły Ukryj szczegóły
270
- Nr 270 Order code 51501079

  KIT CXM253 terminal strip power supply

  Pokaż szczegóły Ukryj szczegóły
250
- Nr 250 Order code 51501074

  KIT CXM253 Ribbon cables

  Pokaż szczegóły Ukryj szczegóły
- Order code 50086842

  Zestaw montażowy dla LIQUISYS

  Do montażu przetwornika w obudowie polowej (CxM253) na rurze poziomej lub pionowej (max. śr. 60 mm). Materiał: stal k.o. V2A

  Pokaż szczegóły Ukryj szczegóły
- Order code 51500385

  Upgrade "Plus-Package" for LIQUISYS-M

  Upgrade of LIQUISYS-M basic version (parameter pH,Cond.,Tu,CL,O2 (WX to WS)) to S-version (plus-package). Serial number of instrument needed.

  Pokaż szczegóły Ukryj szczegóły
- Order code 51500963

  Upgrade cleaning for LIQUISYS-M

  Upgrade of LIQUISYS-M basic version by cleaning functionality (Chemoclean) (serial number of instrument needed). If not yet installed, a 4-relay board must be ordered separately (51500321).

  Pokaż szczegóły Ukryj szczegóły
- Order code 51502460

  Upgrade "pH-Package for CCM 2X3-EK"

  Upgrade kit for retrofitting a basic version Liquisys S CCM2X3-EK to pH or ORP measurement with added features. The serial number of the instrument has to be included to the order.

  Pokaż szczegóły Ukryj szczegóły
- Order code 51503526

  Upgrade "pH-Package for CCM 2X3-ES"

  Upgrade kit for retrofitting Liquisys S CCM2X3-ES to pH or ORP measurement with added features.

  Pokaż szczegóły Ukryj szczegóły
