Kluczowe parametry
-
Temperatura procesu
-40 °C ... 150 °C
(-40 °F ... 302 °F) -
Absolutne ciśnienie medium / Wartość graniczna nadciśnienia
Vacuum ... 30 bar
(Vacuum ... 435 psi) -
Min. przewodność medium
20 µS/cm
Zastosowanie

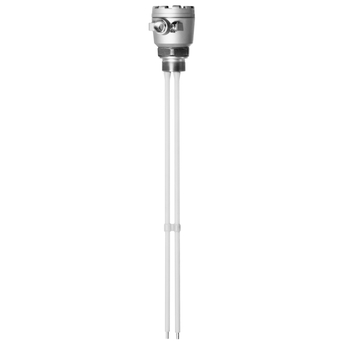

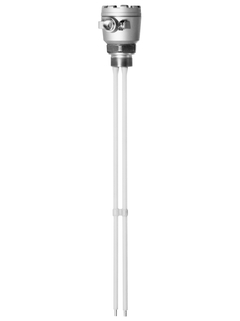

Sonda 11362Z to sonda o wysokiej odporności na korozję, do zastosowań wymagających dokładnej sygnalizacji cieczy lub ochrony przed przelaniem w zbiornikach wykonanych z tworzyw sztucznych lub materiałów nieprzewodzących. Regulację dwupołożeniową można wykonywać w zbiornikach ze ściankami z materiałów przewodzących.
W zbiornikach wykonanych z tworzyw sztucznych lub materiałów nieprzewodzących. Do aplikacji w strefie zagrożenia wybuchem, oczyszczalniach ścieków, klasyfikowanych czasami jako strefy Z0 lub jako zabezpieczenie przed przelaniem dla cieczy zanieczyszczających wodę.
Przyłącza technologiczne: gwintowe i kołnierzowe
Zakres pomiarowy: 100 ... 4,000 mm (5.9 ... 157")
Temperatura cieczy: -50...+150°C (-58...+302°F)
Ciśnienie cieczy: -1...+30 bar (-15...+435psi)

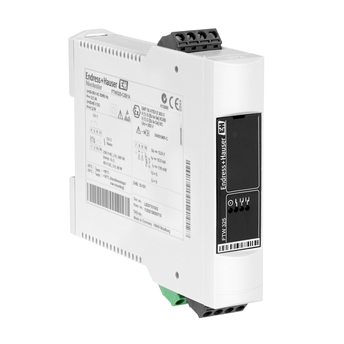

Element systemu: Moduł przełączający sygnalizatora poziomu - Nivotester FTW325
Międzynarodowe dopuszczenia do stosowania w strefach zagrożonych wybuchem, ochrona przed przelaniem wg WHG
Korzyści
Niezawodny i bezpieczny pomiar
Bezpieczeństwo pomiaru nawet w aplikacjach w strefie zagrożonej wybuchem
Duży asortyment przyłączy technologicznych do różnych zastosowań
Segment Lean
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
Poprzednia wersja
-
-
Karta katalogowa (TI)
Karta katalogowa
Sygnalizacja poziomu cieczy metodą przewodnościową. Dwuprętowe sondy
11362,
11362 ZEN PL 09/08/201801/06/2003Język:
Polski
Wersja:
01/06/2003
Rozmiar pliku:
458.4 KB
Nazwa pliku:
Ti121fpl.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Conductive Limit Detection 11362Z, 11363Z, 11375Z, 11961Z
II 1/2 G Ex ia IIC T6 Ga/Gb
Język:
Angielski
Wersja:
13/09/2021
Rozmiar pliku:
403.2 KB
Nazwa pliku:
XA02618FEN_0121-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Sygnalizacja poziomu cieczy metodą przewodnościową, sondy 11362Z, 11363Z, 11375Z, 11961Z
II 1/2 G Ex ia IIC T6 Ga/Gb
EN PL 07/06/202129/08/201601/08/2002Język:
Polski
Wersja:
07/06/2021
Rozmiar pliku:
415.1 KB
Nazwa pliku:
XA00197FPL_1421.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Safety Instructions Conductive Limit Detection 11362Z, 11363Z
Ex ia IIC T6-T4
GYJ13.1132X (NEPSI)EN PL 17/07/2013Język:
Angielski
Wersja:
17/07/2013
Rozmiar pliku:
254.2 KB
Nazwa pliku:
XA01094FB2_0113.pdf
-
-
-
Deklaracja EU
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: EU_01077_01.22EN PL 31/08/2022Język:
Angielski
Wersja:
31/08/2022
Rozmiar pliku:
997.8 KB
Nazwa pliku:
EU_01077_01.22.pdf
-
-
-
Deklaracja EU
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: TÜV02ATEX1951XEN PL 14/01/2021Język:
Angielski
Wersja:
14/01/2021
Rozmiar pliku:
2.4 MB
Nazwa pliku:
EG_02 050-f.pdf
-
-
-
UK Conformity Assessed
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: UK_00271_01.21Język:
Angielski
Wersja:
11/05/2021
Rozmiar pliku:
267 KB
Nazwa pliku:
UK_00271_01.21.pdf
-
-
-
UK Conformity Assessed
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Declaration number: UK_00434_01.21EN PL 12/10/2021Język:
Angielski
Wersja:
12/10/2021
Rozmiar pliku:
302.1 KB
Nazwa pliku:
UK_00434_01.21.pdf
-
-
-
Ochrona przeciwwybuchowa
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-, S11362Z-,
S11363Z-, S11375Z-, S11961Z-
Region: Europe (ATEX)
Approval agency: TÜV
Category: II 1/2 G, II 1 G
Protection: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/GbEN PL 18/01/2021Język:
Angielski
Wersja:
18/01/2021
Rozmiar pliku:
880.4 KB
Nazwa pliku:
TUV 02 ATEX 1951X_issue01.pdf
-
-
-
Ochrona przeciwwybuchowa
Product family: Doppelstabsonde, Dreistabsonde, Einstabsonde
Product root: 11362Z-, 11363Z-, 11375Z-, 11961Z-
Region: Great Britain
Approval agency: CML
Protection: Ex iJęzyk:
Angielski
Wersja:
09/09/2021
Rozmiar pliku:
109.2 KB
Nazwa pliku:
CML 21UKEX2656X Iss.0.pdf
-
