Armatura do czujników przewodności

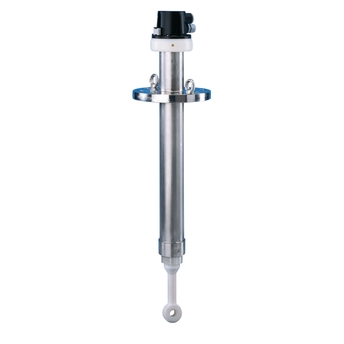

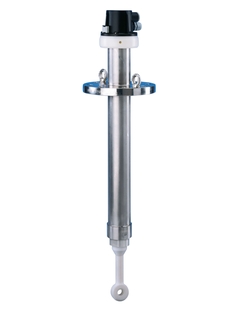

Dipfit CLA140

Armatura zanurzeniowa dla przemysłu chemicznego i celulozowo-papierniczego

Armatura zanurzeniowa Dipfit CLA140 jest przeznaczona dla wszystkich wymagających zastosowań z mediami agresywnymi. Przyłącze kołnierzowe i solidne uszczelnienie zapewniają pewne mocowanie armatury w medium procesowym o wysokiej temperaturze i ciśnieniu. Uchwyt bagnetowy umożliwia szybki montaż i konserwację czujnika pomiarowego

Wymiarowanie
Wycena po zalogowaniu i konfiguracji

Porównanie

Szybki wybór

Wybierz jedną z zaproponowanych przez nas opcji

<%label%>
-- selected coding

-- selected label
<%label%>
Szukasz jeszcze innych opcji? Aby kontynuować, użyj indywidualnego konfiguratora.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Szukasz jeszcze innych opcji? Aby kontynuować, użyj indywidualnego konfiguratora.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Opcjonalne dodatki

Aby kontynuować, użyj indywidualnego konfiguratora.

lub

Indywidualna konfiguracja

Kontynuuj wybór z uwzględnieniem wszystkich możliwych opcji

Konfiguracja

Korzyści
Szybki montaż i demontaż czujnika pomiarowego w uchwycie bagnetowym
Solidne uszczelnienie nawet w przypadku mediów zawierających cząstki stałe
Możliwość stosowania w mediach o temperaturze 150 °C i ciśnieniu 10 bar
Dostępne różne typy kołnierzy (DIN, ANSI...

Pokaż więcej
Szybki montaż i demontaż czujnika pomiarowego w uchwycie bagnetowym
Solidne uszczelnienie nawet w przypadku mediów zawierających cząstki stałe
Możliwość stosowania w mediach o temperaturze 150 °C i ciśnieniu 10 bar
Dostępne różne typy kołnierzy (DIN, ANSI, JIS): uniwersalne podłączenie do instalacji procesowej
Głębokość zanurzenia: 500...2500 mm
Redukcja kondensacji pary wodnej wewnątrz armatury dzięki filtrowi z Goretexu
Dostępne różne typy kołnierzy (DIN, ANSI, JIS): uniwersalne podłączenie do instalacji procesowej

Pokaż mniej

Zastosowanie
Dipfit CLA140 znajduje zastosowanie w:
Przemyśle chemicznym
Przemyśle papierniczym

Dipfit CLA140 jest odpowiedni dla:
CLS50 / CLS50D toroidalnych czujników przewodności

Funkcje i specyfikacja

Powrót

Details

Zasada pomiaru

Conductive
Aplikacja

Water, waste water, process
Charakterystyka

- Immersion assembly - bayonet mounting method of the sensor- thread connection G3/4" (CLS50/52)
Konstrukcja

For open and closed tanks and channels.
Materiał

Holder: PVDF or stainless steelSealing : different materials available
Wymiar

Immersion depth: 500 - 2500 mm
(19.7 - 78.7 inch), special lengths on request
Temperatura procesu

max. 150°C
(302°F)
Ciśnienie procesu

max. 10 bar
(145 psi)
Dodatkowe dopuszczenia

Material certification 3.1.B EN 10204

Pokaż więcej
Pokaż mniej

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Typ materiałów do pobrania

Dipfit CLA140 Technical Information
Immersion assembly with flange connection for very demanding processes

Karta katalogowa (TI)
Dipfit CLA140 Instrukcja obsługi
Armatura zanurzeniowa dla indukcyjnych czujników przewodności

Instrukcja obsługi (BA)
Conductivity measurement in industrial processes
Selection and engineering guide for different industries and
applications

Broszura dot. kompetencji (CP)

12/19

Angielski
Leitfähigkeitsmessung in Industrieprozessen
Auswahl- und Engineeringhilfe für verschiedene Industrien und
Anwendungen

Broszura dot. kompetencji (CP)

12/19

Niemiecki
Measurement of electrical conductivity (.mp4 format, 116 MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.

Animacja

01/14

Polski
Measurement of electrical conductivity (.mp4 format, 70,7MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.

Animacja

01/14

fr
DipFit P
Kod przyrządu: CLA140-
Numer deklaracji: HE_01137_01.19
Producent Specyfikacja: PED

Manufacturer Declaration

Niemiecki , Angielski
DipFit P
Kod przyrządu: CLA140-
Numer deklaracji: HE_01138_01.19
Producent Specyfikacja: PED

Manufacturer Declaration

Niemiecki , Angielski

Pokaż więcej
Pokaż mniej

Akcesoria / Części zamienne

???Wyświetl jako PDF???

Wyszukaj

Filtr

Order code

Specification

7
- Nr 7 Order code 51500064

  EPDM O-ring set for CLA 140

  EPDM O-ring set for CLA 140

  Pokaż szczegóły Ukryj szczegóły
- Nr 7 Order code 51500065

  Zestaw O-ringów z Vitonu dla CLA 140

  Pokaż szczegóły Ukryj szczegóły
- Nr 7 Order code 51500066

  Chemraz O-ring set for CLA 140

  Pokaż szczegóły Ukryj szczegóły
- Nr 7 Order code 51500067

  Zestaw O-ringów z Fluorazu dla CLA140

  Pokaż szczegóły Ukryj szczegóły
2
- Nr 2 Order code 51501131

  Kit CXA140 cable glands

  Pokaż szczegóły Ukryj szczegóły
- Nr 2 Order code 51501148

  Kit CXA140 NPT-adapter

  Pokaż szczegóły Ukryj szczegóły
3
- Nr 3 Order code 51501150

  Kit CXA140 Goretex filter

  Pokaż szczegóły Ukryj szczegóły
4
- Nr 4 Order code 51501183

  Kit CPA140-30 flange bushing

  Pokaż szczegóły Ukryj szczegóły
5
- Nr 5 Order code 51501184

  Kit CPA140-30 eye bolts

  Pokaż szczegóły Ukryj szczegóły
6
- Nr 6 Order code 51501185

  Kit CPA140-2xxBxxx flange DN80

  Pokaż szczegóły Ukryj szczegóły
- Nr 6 Order code 51501187

  Kit CPA140-2xxDxxx flange ANSI3 inch

  Pokaż szczegóły Ukryj szczegóły
- Nr 6 Order code 51501189

  Kit CPA140-2xxExxx flange JIS10K80A

  Pokaż szczegóły Ukryj szczegóły
8
- Nr 8 Order code 50090929

  Electrode holder CLA 140 PVDF

  Pokaż szczegóły Ukryj szczegóły
- Nr 8 Order code 50090930

  Sensor holder CLA 140 1.4404

  Pokaż szczegóły Ukryj szczegóły
1
- Nr 1 Order code 51500400

  Kit CXA111/140 osłona, komplet

  Pokaż szczegóły Ukryj szczegóły
