Kluczowe parametry
-
Zakres pomiarowy
-1500 mV to +1500 mV
-
Temperatura procesu
max. 135°C (274°F)
-
Ciśnienie procesu
max. 16bar (230psi)
Zastosowanie

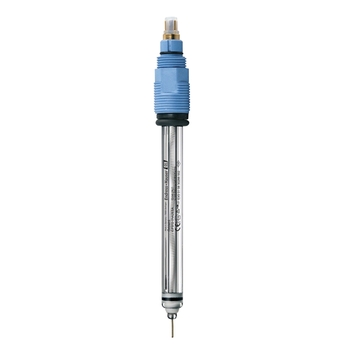

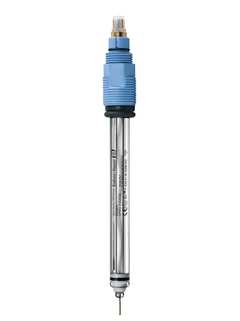

Orbisint CPS12 to uniwersalna elektroda do pomiarów potencjału redoks dla przemysłu procesowego i ochrony środowiska. Wiarygodny i dokładny pomiar, nawet w strefach zagrożonych wybuchem. Niskie wymagania konserwacyjne i długa żywotność, doskonały stosunek jakości do ceny.
Pomiar ciągły oraz sygnalizacja wartości granicznych potencjału redoks w wolnozmiennych procesach technologicznych, ze szczególnym uwzględnieniem następujących branż:
- gospodarka wodno-ściekowa,
- przemysł celulozowo papierniczy,
- przemysł chemiczny,
- wytwarzanie energii (np. oczyszczanie gazów spalinowych),
- spalarnie odpadów,
Uzdatnianie wody
- woda pitna,
- woda chłodząca,
- woda z ujęć głębinowych
Posiada dopuszczenia ATEX,FM oraz CSA do stosowania w strefach zagrożonych wybuchem
Korzyści
Trwała elektroda o niskich wymaganiach konserwacyjnych, duża diafragma pierścieniowa z PTFE
Możliwość stosowania pod ciśnieniem do 16 bar (232 psi)
Odrębne elementy pomiarowe dla aplikacji w mediach o właściwościach redukcyjnych i utleniających
Poprzednia wersja
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
-
-
Karta katalogowa (TI)
Orbisint CPS11D i CPS11 Karta katalogowa
Elektrody pH analogowe lub w technologii Memosens
EN PL 16/07/202131/10/201501/02/200801/11/200401/03/2004Język:
Polski
Wersja:
31/10/2015
Rozmiar pliku:
433.6 KB
Nazwa pliku:
TI00028CPL_1415.pdf
-
-
-
Karta katalogowa (TI)
karta katalogowa CPS12 Memosens CPS12D CPS13
Szklane elektrody pomiarowe potencjału redoks, ze sta
łym elektrolitem i diafragmą PTFE: analogowe i inteligentne Memosens, z czujnikiem temperatury, niskoobs
ługowe - diafragma PTFE odporna na zabrudzenie, z wodoszczelnym złączem elektrycznym TOP68 lub
bezkontaktowym złączem cyfrowym MemosensEN PL 01/05/200501/07/2003Język:
Polski
Wersja:
01/05/2005
Rozmiar pliku:
663.1 KB
Nazwa pliku:
Ti367cpl.pdf
-
-
-
Instrukcja obsługi (BA)
Elektrody pH/redoks i półogniwa referencyjne
Elektrody z technologią Memosens i elektrody analogowe
EN PL 04/05/202031/12/201730/11/2015Język:
Polski
Wersja:
04/05/2020
Rozmiar pliku:
1.1 MB
Nazwa pliku:
BA01572CPL_0320.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Elektrody analogowe pH/redoks
Pomiar pH/potencjału redoks
Suplement do instrukcji obsługi BA01572C, BA02056C
Wskazówki dot. bezpieczeństwa dla urządzeń elektrycznych stosowanych w
strefach zagrożonych wybuchem
ATEX II 1G Ex ia IIC T3/T4/T6 GaEN PL 21/10/202101/10/200802/11/200301/07/200301/07/2002Język:
Polski
Wersja:
21/10/2021
Rozmiar pliku:
497 KB
Nazwa pliku:
XA00028CPL_1121-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Analog pH/ORP sensors
pH and ORP measurement
Supplement to BA01572C
Safety instructions for electrical equipment in explosion-hazardous
areas
EAC Ex 0Ex ia IIC T3/T4/T6 Ga X
EAC Ex 0Ex ia IIC T4/T6 GaX
EAC Ex 1Ex ib IIC T3/T4/T6 Gb XEN PL 01/03/202218/02/202121/03/2016Język:
Angielski
Wersja:
01/03/2022
Rozmiar pliku:
484.5 KB
Nazwa pliku:
XA01440CEN_0322-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Analog ph/ORP sensors Temperature probe CTS1
pH/ORP measurement
Supplement to BA01572C, BA02056C
Safety instructions for electrical apparatus in explosion-hazardous
areas
UKEx II 1 G Ex ia IIC T3/T4/T6 GaJęzyk:
Angielski
Wersja:
08/12/2021
Rozmiar pliku:
427.3 KB
Nazwa pliku:
XA02785CEN_0121-00.pdf
-
-
-
Dokumentacja specjalna (SD)
Instrukcja obs³ugi: szklane elektrody pH i potencja³u redoks CPSxx
Instrukcja monta¿u i obs³ugi szklanych elektrod do pomiaru pH i
potencja³u redoksEN PL 01/04/200701/07/200301/09/1999Język:
Polski
Wersja:
01/07/2003
Rozmiar pliku:
147 KB
Nazwa pliku:
Sd050cpl.pdf
-
-
-
Deklaracja EU
Product family: CeraGel, CeraLiquid, OrbiPore, OrbiSint, Sensor
Product root: CPS11-, CPS12-, CPS13-, CPS41-, CPS42-, CPS64-,
CPS71-, CPS72-, CPS91-, CTS1-
Declaration number:
EC_00624_01.18EN PL 09/01/2023Język:
Angielski
Wersja:
09/01/2023
Rozmiar pliku:
283.1 KB
Nazwa pliku:
EC_00624_03.23_CPSxx_Ex.pdf
-
-
-
Deklaracja EU
Product family: CeraGel, CeraLiquid, CeraTex, NoryLab, OrbiPore, OrbiSint, OrbiTex, Sensor, TopHit
Product root: CPS11-, CPS12-, CPS13-, CPS21-, CPS31-, CPS41-, CPS42-, CPS43-, CPS441-, CPS471-, CPS491-, CPS51-, CPS52-, CPS64-, CPS
65-, CPS71-, CPS72-, CPS91-, CPS92-
Declaration number: EU_00921_02.23EN PL 09/01/2023Język:
Angielski
Wersja:
09/01/2023
Rozmiar pliku:
276.3 KB
Nazwa pliku:
EU_00921_02.23 CPS nonEx.pdf
-
-
-
UK Conformity Assessed
Product family: CeraGel, CeraLiquid, CeraTex, OrbiPore, OrbiSint, OrbiTex, Sensor
Product root: CPS11-, CPS12-, CPS31-, CPS41-, CPS71-, CPS72-, CPS91-, CTS1-
Declaration number: UK_00442_01.21Język:
Angielski
Wersja:
25/10/2021
Rozmiar pliku:
292.5 KB
Nazwa pliku:
UK_00442_01.21_CPSxx Ex.pdf
-
