Pojemnościowy sygnalizator poziomu
Minicap FTC260

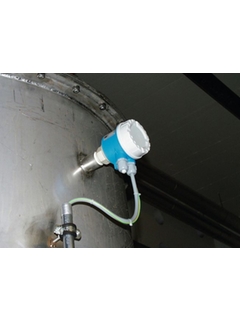

Minicap FTC260 ©Endress+Hauser

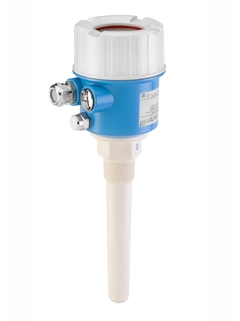

Minicap FTC260 ©Endress+Hauser

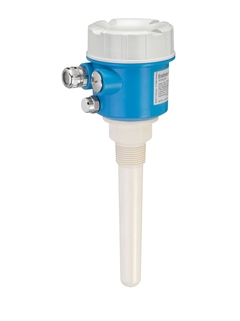

Minicap FTC260 ©Endress+Hauser
  • Minicap FTC260
  • Minicap FTC260
  • Minicap FTC260

Ekonomiczny sygnalizator poziomu drobnoziarnistych i sproszkowanych materiałów sypkich

Minicap FTC260 służy do sygnalizacji poziomu minimalnego lub maksymalnego lekkich materiałów sypkich o granulacji do 30 mm. Typowe zastosowania to: zboża, mąka, mleko w proszku, pasze, cement, gips, wapno, kawa, kakao itd. Minicap wyróżnia się wbudowaną funkcją oblepienia elektrody prętowej, brakiem części ruchomych gwarantującym wysoką trwałość oraz łatwością uruchomienia (brak konieczności kalibracji po montażu). Jest on dostępny również w wersji do pracy w strefach zagrożenia wybuchem pyłów.

Dodatkowe elementy

  • Korzyści

    • Łatwy montaż i uruchomienie (brak konieczności kalibracji)

    • Brak części ruchomych gwarantujący wysoką trwałość - FTC260 to atrakcyjny zamiennik czujników łopatkowych

    • Wysoka niezawodność dzięki funkcji aktywnej kompensacji osadów

    • Atrakcyjna cena

  • Zastosowanie

    Minicap FTC260 służy do sygnalizacji poziomu minimalnego lub maksymalnego lekkich materiałów sypkich o granulacji do 30 mm. Typowe zastosowania to: zboża, mąka, mleko w proszku, pasze, cement, gips, wapno, kawa, kakao itd.

    • Przyłącze technologiczne: gwintowe

    • Temperatura: -40...+80°C

    • ...

Funkcje i specyfikacja

Powrót

Details

  • Zasada pomiaru

    Capacitive Solid

  • Charakterystyka / Aplikacja

    Compact rod probe with build-up compensation
    easy start up

  • Wersje specjalne

    FDA-listed material

  • Zasilanie / Komunikacja

    10,8 ... 45V DC, DC-PNP 3-wire
    20 ... 253V AC, or
    20 ... 55V DC, Relay output

  • Temperatura otoczenia

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Temperatura procesu

    -40 °C ... 130°C
    (-40 °F ... 266 °F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    -1 ... 25 bar
    (-14.5 ... 360 psi)

  • Główne części wchodzące w kontakt z medium

    PPS = Polyphenylene sulphide
    (glass fibre content approx. 40%)

  • Przyłącze technologiczne

    R1"
    NPT1"

  • Długość czujnika

    140 mm (5.51")

  • Wyjście

    PNP transistor output
    Relay output (potential-free
    change-over contact / SPDT)

  • Certyfikaty / Dopuszczenia

    ATEX, IEC, FM, CSA, NEPSI, EAC

  • Opcje

    Aluminium Housing

  • Wartości umożliwiające zastosowanie

    Solids, grain size max. 30 mm (1.2"),
    DK min 1,6
    Flexural strength 1400 N (at probe tip)

Dokumentacja / Instrukcje obsługi / Oprogramowanie

  • Technical Information Minicap FTC260, FTC262

    Point level switch with buildup compensation
    No calibration necessary

    Karta katalogowa (TI)
  • Minicap FTC260

    Instrukcja obsługi Adapter montażowy do Minicap FTC260

    Short Instruction (KA)
    10/14
    Niemiecki , Angielski , Hiszpański , fr , Włoski , Niderlandzki
  • Kurzanleitung/ Short Operating Instuction Minicap FTC 260.

    Compact Point Level Switch for limit detection with active build-up
    compensation
    No calibration necessary Version available for dust Explosion areas.
    Kompakter Grenzschalter mit integrierter aktiver Ansatzkompensation
    Inbetriebnahme ohne Abgleich
    Auch für staubexplosionsgefährdete Bereiche.

    Short Instruction (KA)
    08/15
    Niemiecki , Angielski , Hiszpański , fr , Włoski , Niderlandzki
  • Minicap FTC260 Operating Instructions

    Point level switch with buildup compensation
    No calibration necessary

    Short Instruction (KA)
    05/19
    Niemiecki , Angielski , Hiszpański , fr , Włoski , Niderlandzki
  • FTC 260

    FTC 260

    Short Instruction (KA)
    03/98
    Niemiecki , Angielski , Hiszpański , fr , Włoski , Niderlandzki
  • Minicap FTC260 EAC: Ex ta/tc IIIC T105°C Da/Dc Safety Instructions

    Capacitive Level Measurement

    Instrukcje dot. bezpieczeństwa Ex (XA)
  • Safety Instructions Minicap FTC260

    Ex tD A20/A22 IP66 T105°C
    GYJ16.1421 (NEPSI)

    Instrukcje dot. bezpieczeństwa Ex (XA)
  • Minicap FTC260 ATEX: II 1/3 D Ex ta/tc IIIC T105°C Da/Dc IECEx: Ex ta/tc IIIC T105°C Da/Dc Safety Instructions

    Capacitive Level Measurement

    Instrukcje dot. bezpieczeństwa Ex (XA)
  • Minicap FTC260

    WHG

    Allgemeine bauaufsichtliche Zulassung

    Z-65.13-192 (DIBt)

    Certyfikat (ZE)
  • Minicap FTC260-B

    ATEX

    Baumusterprüfbescheinigung BVS 98.Y.8003

    Certyfikat (ZE)
  • Mesure de niveau

    Aperçu des produits pour des applications dans des liquides et des
    solides en vrac

    Obszary działalności (FA)
    03/19
    fr
  • Catálogo Medición y Detección de nivel

    Gama de productos para aplicaciones con líquidos y sólidos

    Obszary działalności (FA)
    03/17
    Hiszpański
  • Füllstandmesstechnik

    Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

    Obszary działalności (FA)
    03/17
    Niemiecki
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Obszary działalności (FA)
    03/17
    Angielski
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Obszary działalności (FA)
    03/17
    Angielski
  • Catálogo soluciones esenciales

    Alta calidad a precios competitivos

    Broszura dot. kompetencji (CP)
    01/17
    Hiszpański
  • E-direct Produktcatalogus 2018-2019

    High quality, low price

    Katalogi Endress+Hauser (EC)
    10/18
    Niderlandzki
  • E-direct Produktkatalog 2019/2020

    Hohe Qualität zum kleinen Preis!

    Katalogi Endress+Hauser (EC)
    09/19
    Niemiecki
  • Catalogue Produits E-direct 2019/2020 Français

    La qualité Endress+Hauser à petit prix !

    Katalogi Endress+Hauser (EC)
    09/19
    fr
  • Minicap

    Kod przyrządu: FTC260-
    Numer deklaracji: HE_00225_02.15
    Producent Specyfikacja: EHEDG, Food hygiene, 10/2011, 1935/2004

    Manufacturer Declaration
    Angielski
  • Minicap

    Kod przyrządu: FTC260-, FTC262-

    EU Declaration
    Niemiecki , Angielski , fr
  • Minicap

    Kod przyrządu: FTC260-
    Numer deklaracji: EC_00558_03.17

    EU Declaration
    Niemiecki , Angielski , fr
  • Minicap

    Kod przyrządu: FTC260-, FTC262-
    Region: Russia (TR CU)
    Jednostka certyfikująca: EAC
    Numer dopuszczenia: TС RU D-DE.MU62.B.02534

    Miscellaneous
    Rosyjski
  • Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap

    Kod przyrządu: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Region: Russia (Declaration of Conformity), Russia (TR CU)
    Jednostka certyfikująca: EAC
    Numer dopuszczenia: RU D-DE.MO10.B.05551

    Miscellaneous
    Rosyjski
  • Minicap, Solicap M, Solicap S, Soliphant M, Soliphant T

    Kod przyrządu: FTC260-, FTC262-, FTI55-, FTI56-, FTI77-, FTM20-, FTM21-, FTM50-, FTM51-, FTM52-
    Region: Russia (TR CU)
    Jednostka certyfikująca: EAC
    Numer dopuszczenia: TC № RU D-DE.AL32.B.07214

    Miscellaneous
    Rosyjski
  • Levelflex, Micropilot, Soliphant T, Soliphant M, Solicap S, Solicap M, Prosonic S, Prosonic M, Nivector, Minicap

    Kod przyrządu: FMP57-, FMP56-, FMR57-, FMR56-, FMR67-, FTM52-, FTM51-, FTM50-, FTM21-, FTM20-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC968-, FTC262-, FTC260-, FMU95-, FMU90-, FMU44-, FMU43-, FMU42-, FMU41-, FMU40-, FDU95-, FDU93-, FDU92-, FDU91F-, FDU91-, FDU90-
    Region: Russia (Declaration of Conformity), Russia (TR CU)
    Jednostka certyfikująca: EAC
    Numer dopuszczenia: RU D-DE.MO10.B.05554

    Miscellaneous
    Rosyjski
  • Minicap

    Kod przyrządu: FTC260-
    Region: USA
    Jednostka certyfikująca: FM
    Kategoria: II,III 1 EFG
    Ochrona: DIP/II, III/E-G

    Explosion Protection
    Angielski
  • Minicap

    Kod przyrządu: FTC260-
    Region: International (IECEx)
    Jednostka certyfikująca: EXAM (DMT, BVS)
    Ochrona: Ex ta/tc IIIC Txxx°C Da/Dc

    Explosion Protection
    Angielski
  • Minicap

    Kod przyrządu: FTC260-
    Region: Canada
    Jednostka certyfikująca: CSA
    Kategoria: II,III//E,F,G/
    Ochrona: DIP

    Explosion Protection
    Angielski
  • Minicap

    Kod przyrządu: FTC260-
    Region: USA
    Jednostka certyfikująca: FM
    Kategoria: II,III/1/E,F,G/
    Ochrona: DIP

    Explosion Protection
    Angielski
  • Minicap

    Kod przyrządu: FTC260-
    Region: Europe (ATEX)
    Jednostka certyfikująca: EXAM (DMT, BVS)
    Kategoria: II 1/3 D

    Explosion Protection
    Niemiecki , Angielski
  • Minicap

    Kod przyrządu: FTC260-
    Region: Europe (ATEX)
    Jednostka certyfikująca: EXAM (DMT, BVS)
    Kategoria: II 1/3 D

    Explosion Protection
    Niemiecki , Angielski
  • Minicap

    Kod przyrządu: FTC260-
    Region: China
    Jednostka certyfikująca: NEPSI
    Kategoria: zone 20,22

    Explosion Protection
    Chiński
  • Minicap, Nivector

    Kod przyrządu: FTC260-, FTC262-, FTC968Z-
    Region: Russia (TR CU)
    Jednostka certyfikująca: EAC
    Ochrona: Ex t, Ex ta/tc

    Explosion Protection
    Rosyjski
  • Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde

    Kod przyrządu: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20-
    Jednostka certyfikująca: TÜV

    Pressure Equipment
    Niemiecki , Angielski
