Kluczowe parametry
-
Temperatura procesu
0 to 60 °C (32 to 140°F)
-
Ciśnienie procesu
0 to 4 bar (0 to 58 psi) relative
Zastosowanie

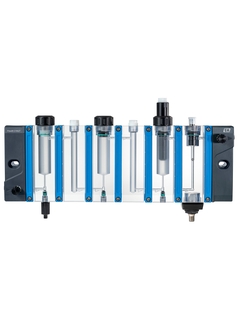

Armatura Flowfit CYA27 umożliwia jednoczesne monitorowanie maks. 6 parametrów. Zapewnienie dokładności pomiaru przez czujniki wymaga zapewnienia min. przepływu medium wynoszącego jedynie 5 l/h (1.32 gph). Umożliwia to precyzyjną kontrolę np. procesów dezynfekcji przy minimalnych stratach wody. Dostępne są różne kombinacje modułów przeznaczonych do montażu czujników, zawór do poboru próbek oraz moduł czyszczący i dozujący. Sygnalizator przepływu sygnalizuje gotowość do pomiaru przez cały czas.

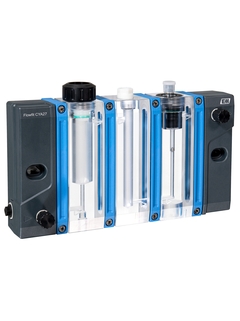

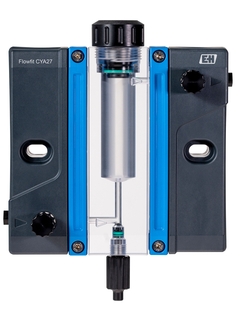

Flowfit CYA27 to armatura przepływowa, umożliwiająca jednoczesny pomiar wielu parametrów, m.in. chloru, dwutlenku chloru, bromu, ozonu, pH/redoks, przewodności lub tlenu, przeznaczona do montażu głównie na liniach bypassowych. Jest ona przeznaczona do stosowania w następujących aplikacjach:
Woda pitna
Woda procesowa
Woda morska
Woda basenowa
Woda chłodząca
Ścieki przemysłowe
Nadaje się do stref zagrożonych wybuchem: certyfikowany przełącznik przepływu z certyfikowanym kablem i deklaracją producenta jest dostępny do zastosowań w strefach niebezpiecznych.
Korzyści
Możliwość pomiaru maks. 6 zmiennych. Różne warianty montażu pozwalają na dobór optymalnej pozycji czujnika, zapewniającej dokładny pomiar.
Minimalne straty wody: Po zainstalowaniu czujników w armaturze Flowfit CYA27, czujniki wymagają jedynie niskiego przepływu próbki do precyzyjnego pomiaru. Jedynie niewielka ilość wody jest zrzucana jako odpad.

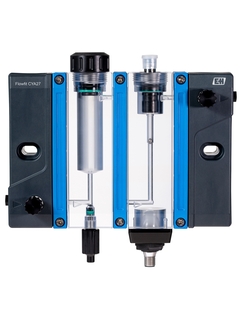

Wiarygodny pomiar: Wbudowany sygnalizator przepływu zapewnia pełną gotowość do pomiaru przez cały czas. Aby dokładnie monitorować przepływ, wybierz opcjonalny pomiar natężenia przepływu.
Długotrwała praca nawet w wodzie zawierającej cząsteczki: Moduł separatora cząstek oddziela i odprowadza cząsteczki dzięki sile odśrodkowej. Zapewnia bezpieczny przepływ w punkcie pomiarowym bez konieczności regularnej konserwacji.
Łatwa konserwacja: Moduł czyszczący i dozujący (opcja) pozwala na automatyzację cyklu czyszczenia i zakwaszanie medium w specjalnych warunkach procesu dezynfekcji.
Wczesna sygnalizacja: Opcjonalna kontrolka stanu zgodnie z Namur (NE107) pokazuje, czy przepływ jest prawidłowy, a czujniki i przetwornik działają prawidłowo, umożliwiając bezpośrednią reakcję na błędy lub terminową konserwację.
