Kluczowe parametry
-
Temperatura procesu
-40°C ... 150°C
(-40°F ... 300°F) -
Absolutne ciśnienie medium / Wartość graniczna nadciśnienia
Vacuum ... 25 bar
(Vacuum ... 360 psi) -
Min. gęstość medium
200 g/l
Zastosowanie

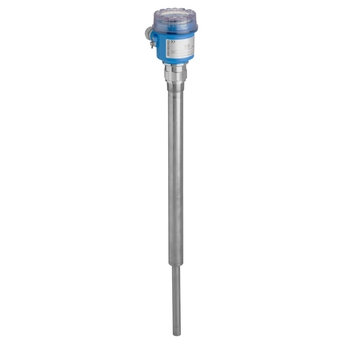

Soliphant FTM21 to bezobsługowy i trwały, ekonomiczny sygnalizator poziomu niefluidyzujących materiałów sypkich o gęstości usypowej od 200 g/l lub drobnoziarnistych o granulacji do 25 mm. Urządzenie nie wymaga kalibracji i wyróżnia się wysoką odpornością na drgania instalacji. Dostępne jest z międzynarodowymi dopuszczeniami do pracy w strefach zagrożenia wybuchem pyłów. Przykładowe zastosowania: zboża, pasze zwierzęce, ziarna kawy, ryż, granulaty i proszki tworzyw sztucznych, piasek itd.
Wibracyjny, ekonomiczny sygnalizator poziomu drobnoziarnistych lub sproszkowanych materiałów sypkich o gęstości usypowej od 200 g/l lub o granulacji do 25 mm
Przyłącza technologiczne: gwintowe
Temperatura: -40...+150°C
Ciśnienie: -1...+25 bar
Długość odsadzenia czujnika: 500 mm, 1,000 mm, 1,500 mm
Materiał czujnika: stal k.o. 316L
Międzynarodowe dopuszczenia do stosowania w strefach zagrożenia wybuchem
Korzyści
Brak elementów ruchomych gwarantuje wysoką trwałość
Bezobsługowość i odporność na drgania instalacji
Nie wymaga kalibracji: szybkie i łatwe uruchomienie
Dostępny z najczęściej stosowanymi sygnałami wyjściowymi: DC-PNP lub zestyk DPDT
Odsadzenie czujnika do wyboru w kilku wariantach długości
Czujnik jednoprętowy o zwiększonej odporności na granulację substancji mierzonej
Filmy
Segment Fundamental
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
| Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
|---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
Loading alternative products
Nasze realizacje
Najczęściej pobierane
-
-
Skrócona instrukcja obsługi (KA)
Soliphant T FTM20/21 Instrukcja obsługi
Wersja polska - 09/2004
Ekonomiczne, jednoprętowe sygnalizatory poziomu materia łów drobnoziarnistych oraz kruszyw. Bardzo dobra odporność na wibracje instalacji technologicznej. Odporność na osady, brak konieczności kalibracji.
EN PL 08/01/201813/07/201708/12/201630/09/2004Język:
Polski
Wersja:
30/09/2004
Rozmiar pliku:
1.7 MB
Nazwa pliku:
Ka227fpl.pdf
-
-
-
Karta katalogowa (TI)
Soliphant T FTM20, FTM21 Technical Information
Wersja polska - 08/2018
Robust point level switch for bulk solids, also for dust incendive hazard areas
EN PL 31/08/201808/01/201813/07/201708/12/201609/04/2008Język:
Polski
Wersja:
31/08/2018
Rozmiar pliku:
815 KB
Nazwa pliku:
TI00389FPL_1618.pdf
-
Dokumentów: 40
-
-
Karta katalogowa (TI)
Soliphant T FTM20, FTM21 Technical Information
Robust point level switch for bulk solids,
also for dust incendive hazard areasEN PL 31/08/201808/01/201813/07/201708/12/201609/04/2008Język:
Polski
Wersja:
31/08/2018
Rozmiar pliku:
815 KB
Nazwa pliku:
TI00389FPL_1618.pdf
-
-
-
Skrócona instrukcja obsługi (KA)
Soliphant T FTM21 Operating Instructions
Sliding Sleeve, pressurised
EN PL 01/05/200817/12/2004Język:
Angielski
Wersja:
01/05/2008
Rozmiar pliku:
431.2 KB
Nazwa pliku:
KA237fa6_0308.pdf
-
-
-
Skrócona instrukcja obsługi (KA)
Exchange of electronic insert on Soliphant T FTM20, FTM21
Exchange of electronic insert on Soliphant T FTM20, FTM21
EN PL 19/05/2021Język:
Angielski
Wersja:
19/05/2021
Rozmiar pliku:
177.3 KB
Nazwa pliku:
KA00621FA2_0909.pdf
-
-
-
Skrócona instrukcja obsługi (KA)
Soliphant T FTM20/21 Instrukcja obsługi
Ekonomiczne, jednoprętowe sygnalizatory poziomu materia
łów drobnoziarnistych oraz kruszyw. Bardzo dobra odporność na wibracje instalacji technologicznej.
Odporność na osady, brak konieczności
kalibracji.EN PL 08/01/201813/07/201708/12/201630/09/2004Język:
Polski
Wersja:
30/09/2004
Rozmiar pliku:
1.7 MB
Nazwa pliku:
Ka227fpl.pdf
-
-
-
Skrócona instrukcja obsługi (KA)
Soliphant T FTM21 Operating Instructions
Sliding sleeve for unpressurised operation, IP65
EN PL 17/12/2004Język:
Angielski
Wersja:
17/12/2004
Rozmiar pliku:
194.6 KB
Nazwa pliku:
KA238fa6.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Soliphant T FTM20, FTM21
ATEX, IECEx:
Ex ta/tb IIIC Da/DbEN PL 02/08/202113/04/201614/03/201301/11/201101/08/2004Język:
Polski
Wersja:
02/08/2021
Rozmiar pliku:
411.8 KB
Nazwa pliku:
XA00300FPL_1621.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170 °C Da/Dc
EN PL 11/12/202005/10/2017Język:
Angielski
Wersja:
11/12/2020
Rozmiar pliku:
311.3 KB
Nazwa pliku:
XA01681FEN_0220.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Soliphant T FTM20, FTM21
Ex ta IIIC T170°C Da X and Ex tc IIIC T170°C Dc X
EN PL 25/05/202030/07/2018Język:
Angielski
Wersja:
25/05/2020
Rozmiar pliku:
115.4 KB
Nazwa pliku:
XA01420FEN_0220.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135°C Da/Db
EN PL 04/08/202222/01/201816/04/201301/02/2008Język:
Angielski
Wersja:
04/08/2022
Rozmiar pliku:
505.7 KB
Nazwa pliku:
XA00434FEN_1522-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
Safety Instructions Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043EN PL 14/03/201301/10/200701/04/2007Język:
Angielski
Wersja:
14/03/2013
Rozmiar pliku:
134.2 KB
Nazwa pliku:
XA00424FA3_1313.pdf
-
Wyszukaj część zamienną po numerze na rysunku
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F18 Alu, gasket
-
Pokrywa
Numer rysunkuKod zamówieniowy2052005910 -
-
Cover F16 transparent, gasket
-
Pokrywa
Numer rysunkuKod zamówieniowy2052025790 -
-
Cover F13/17/18 Alu,sight glass,gasket
-
Pokrywa
Numer rysunkuKod zamówieniowy2052027693 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Uszczelnienie
Numer rysunkuKod zamówieniowy2152004137 -
-
Uszczelki EPDM,dekiel F13/17/18/27,10szt
-
Uszczelnienie
Numer rysunkuKod zamówieniowy2152004277 -
-
Electronics FEM22, PNP 10-45VDC
-
Elektronika
Numer rysunkuKod zamówieniowy3052025688 -
-
Electronics FEM24 DPDT 19-253VAC/55VDC
-
Elektronika
Numer rysunkuKod zamówieniowy3052025691 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
pozostałe części
Kod zamówieniowy52014472 -
-
O-ring 28,17x3,53 VMQ, FDA, USP, 3 szt.
-
pozostałe części
Kod zamówieniowy71086102 -
-
O-ring 28,17x3,53 EPDM, FDA, USP, 3 szt.
-
pozostałe części
Kod zamówieniowy71140668 -
-
Osłona pogodowa F13/F17/F18/F27
Kod zamówieniowy71040497 -
Pokrywa ochronna obudowy F16
Kod zamówieniowy71127760 -
Mufa przesuwna R1-1/2 SS, FTM21
Kod zamówieniowy52023313 -
Tuleja zaciskow R1-1/2 SS, FTM21, ciśn.
Kod zamówieniowy52023312 -
Sliding sleeve NPT1-1/2 SS, FTM21
Kod zamówieniowy52024578 -
Sliding sleeve NPT1-1/2 SS, FTM21,press.
Kod zamówieniowy52025090
