Kluczowe parametry
-
Typ sygnału wejściowego
0/4…20 mA / HART
feeding/not feeding -
Wyjście
0/4…20 mA / HART
active/passive -
Power Supply
24 V DC
Zastosowanie

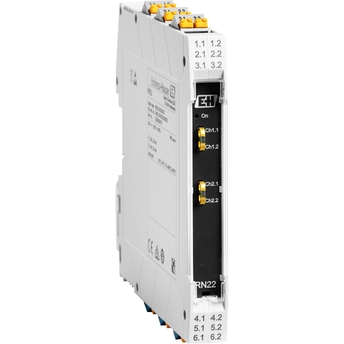

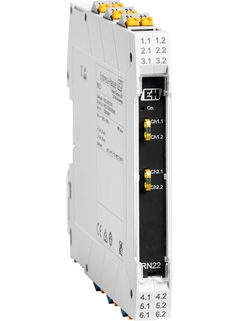

1- lub 2-kanałowy separator zasilający służy do zasilania analogowych pętli prądowych oraz obwodów zabezpieczeniowych o poziomie nienaruszalności bezpieczeństwa do SIL 2 (SC 3). Moduł iskrobezpieczny, transparentny dla sygnałów HART®, zapewnia niezawodne połączenie sygnałowe pomiędzy urządzeniami obiektowymi a urządzeniami sterowania procesem. Przeznaczony do podłączenia 2-/4-przewodowych przyrządów w obszarach zagrożonych wybuchem, posiada drugie, separowane galwanicznie wyjście sygnałowe zgodne z NAMUR NE 175. Wyjście to tworzy niezależny kanał komunikacyjny umożliwiający optymalizację procesów, nie zakłócając systemu automatyzacji procesu.
Separator zasilający jedno- lub dwukanałowy, zasilacz lub powielacz sygnału
Transmisja sygnałów analogowych 0/4...20 mA (zg. z NAMUR NE 43) i separacja galwaniczna
Urządzenie iskrobezpieczne, przeznaczone do pracy w obszarach zagrożonych wybuchem (Strefa 2)
Dwukierunkowa komunikacja HART® (komponent przezroczysty dla sygnałów HART)
Do podłączenia 2- i 4-przewodowej aparatury pomiarowej w strefach zagrożonych wybuchem (Strefa 0/20)
Temperatura otoczenia: -40 … 60 °C (-40 … 140 °F)
Korzyści
Iskrobezpieczny komponent systemowy przeznaczony do stosowania w obwodach zabezpieczeń o poziomie nienaruszalności bezpieczeństwa do SIL 2 (SC 3) wg normy IEC 61508
Szybkie i łatwe podłączenie za pomocą zacisków wtykowych lub śrubowych, lub zasilanie za pomocą konektora na szynę nośną
Łatwy dostęp do zacisków HART® z przodu przyrządu
Kompaktowa obudowa: do dwóch kanałów w module o szerokości 12.5 mm (0.49"): efektywne wykorzystanie miejsca w szafach sterowniczych
Filmy
Segment Fundamental
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty podstawowe
- Łatwe w doborze, montażu i obsłudze
Poziom zaawansowania
Prostota obsługi
-
Produkty standardowe
- Niezawodne, wytrzymałe i łatwe w utrzymaniu
Poziom zaawansowania
Prostota obsługi
-
Produkty zaawansowane
- Wysoka funkcjonalność i wygoda użytkowania
Poziom zaawansowania
Prostota obsługi
-
Produkty specjalistyczne
- Zaprojektowane z myślą o wymagających procesach
Poziom zaawansowania
Prostota obsługi
Zależna od urządzenia
| Segmentacja FLEX | Poziom zaawansowania | Prostota obsługi |
|---|---|---|
Segment Fundamental Zaspokoi Twoje podstawowe potrzeby pomiarowe |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Lean Z łatwością obsłuży Twoje codzienne procesy |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Extended Zoptymalizuje Twoje procesy dzięki innowacyjnym technologiom |
Poziom zaawansowania
|
Prostota obsługi
|
Segment Xpert Sprosta Twoim najbardziej wymagającym pomiarom |
Poziom zaawansowania
|
Prostota obsługi
Zależna od urządzenia |
Loading alternative products
Poprzednia wersja
Nasze realizacje
Najczęściej pobierane
-
-
Karta katalogowa (TI)
RN22
Wersja polska - 11/2020
Separator zasilający lub powielacz sygnału, transparentny dla protokołu transmisji HART
EN PL 01/11/2020Język:
Polski
Wersja:
01/11/2020
Rozmiar pliku:
885.4 KB
Nazwa pliku:
TI01515KPL_0120.pdf
-
-
-
Instrukcja obsługi (BA)
RN22
Wersja angielska - 12/2020
1- or 2-channel active barrier for safe separation of 4 to 20 mA standard signal circuits, optionally available as a signal doubler. HART-transparent
EN PL 14/12/2020Język:
Angielski
Wersja:
14/12/2020
Rozmiar pliku:
1.9 MB
Nazwa pliku:
BA02004KEN_0120.pdf
-
Dokumentów: 46
-
-
Karta katalogowa (TI)
RN22
Separator zasilający lub powielacz sygnału, transparentny dla protokołu
transmisji HARTEN PL 01/11/2020Język:
Polski
Wersja:
01/11/2020
Rozmiar pliku:
885.4 KB
Nazwa pliku:
TI01515KPL_0120.pdf
-
-
-
Instrukcja obsługi (BA)
RN22
1- or 2-channel active barrier for safe separation of 4 to 20 mA
standard signal circuits, optionally available as a signal doubler.
HART-transparentEN PL 14/12/2020Język:
Angielski
Wersja:
14/12/2020
Rozmiar pliku:
1.9 MB
Nazwa pliku:
BA02004KEN_0120.pdf
-
-
-
Skrócona instrukcja obsługi (KA)
KA RN22
1 lub 2-kanałowy separator zasilający 24V<sub>DC</sub> do
bezpiecznej separacji standardowych obwodów sygnałowych 0/4...20 mA,
trans
parentny dla protokołu transmisji HART. Opcjonalnie dostępna funkcja
powielacza sygnałuEN PL 01/12/202220/12/202101/02/2020Język:
Polski
Wersja:
01/12/2022
Rozmiar pliku:
553.7 KB
Nazwa pliku:
KA01449KPL_0322-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
XA RN22, RN42
Ex tc IIIC Dc
EN PL 31/01/2023Język:
Polski
Wersja:
31/01/2023
Rozmiar pliku:
363.6 KB
Nazwa pliku:
XA03109KPL_0123-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN PL 26/09/2022Język:
Angielski
Wersja:
26/09/2022
Rozmiar pliku:
366.1 KB
Nazwa pliku:
XA03020KEN_0122-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
XA RN22, RN42
ATEX, IECEx:
II(1)G [Ex ia Ga] IIC
II(1)D [Ex ia Da] IIIC
II3G Ex ec IIC GcEN PL 15/05/202321/03/202219/07/202130/04/2021Język:
Polski
Wersja:
15/05/2023
Rozmiar pliku:
373.3 KB
Nazwa pliku:
XA02086KPL_0423-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN PL 24/05/2023Język:
Angielski
Wersja:
24/05/2023
Rozmiar pliku:
363.8 KB
Nazwa pliku:
XA03134KEN_0123-00.pdf
-
-
-
Instrukcja bezpieczeństwa Ex (XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN PL 17/10/2023Język:
Angielski
Wersja:
17/10/2023
Rozmiar pliku:
367.9 KB
Nazwa pliku:
XA03199KEN_0123-00.pdf
-
-
-
Dokumentacja specjalna (SD)
Device viewer
Technical documentation in other languages
Język:
Angielski
Wersja:
14/07/2021
Rozmiar pliku:
478.5 KB
Nazwa pliku:
SD02429R09EN_0121.pdf
-
-
-
Bezpieczeństwo funkcjonalne (FY)
FY RN22, RN42
Separator zasilający przeznaczony do separacji standardowych obwodów
sygnałowych 4...20 mA, transparentny dla protokołu transmisji H
ARTEN PL 29/10/202115/01/2021Język:
Polski
Wersja:
29/10/2021
Rozmiar pliku:
2.3 MB
Nazwa pliku:
FY01034KPL_0221-00.pdf
-
Wyszukaj część zamienną po numerze na rysunku
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal set 2pol. DIN-rail screw
-
pozostałe części
Kod zamówieniowy71505292 -
-
Terminal set 2pol. DIN-rail push-in
-
pozostałe części
Kod zamówieniowy71505320 -
-
Flap 12.5 W25 DIN-rail housing
-
pozostałe części
Kod zamówieniowy71505347 -
-
Konektor zasilania, szyna DINrail 12.5mm
Kod zamówieniowy71505349
Często kupowane razem
Akcesoria
- Konektor zasilania, szyna DINrail 12.5mm
