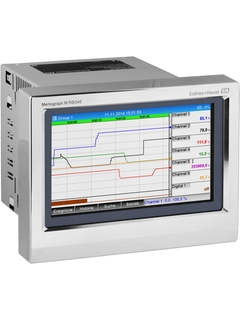

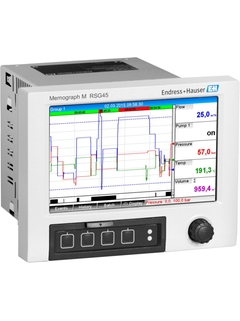

Memograph M RSG45

Zaawansowany zapis, wizualizacja, analiza i transmisja danych pomiarowych

RSG45

Porównanie

Zaawansowana stacja graficznej rejestracji danych Memograph M, RSG45 - wersja bez wyświetlacza

Kluczowe parametry

Typ sygnału wejściowego

0...20 universal
HART
6…14 digital
Wyjście

2 analog
Wyświetlacz

7“ TFT
Storage/Recording

internal memory
SD card
USB flash drive
Calculations

Mass/heat quantity
heat quantity difference

Zobacz wszystkie specyfikacje

Zastosowanie

Stacja graficzna rejestracji danych to elastyczny i wydajny system służący do organizacji danych pomiarowych. Dzięki intuicyjnej koncepcji obsługi, Memograph M można łatwo dostosować do każdej aplikacji pomiarowej. Bezpieczna rejestracja zmierzonych parametrów procesu, czytelny prezentacja na ekranie, monitorowanie wartości granicznych i analiza przebiegów. Dzięki obsłudze standardowych protokołów komunikacji obiektowej, urządzenie umożliwia transmisję wartości zmierzonych i obliczonych do systemów nadrzędnych oraz wzajemne połączenie poszczególnych urządzeń obiektowych. Dostępny również w wersji bez wyświetlacza, do montażu na szynie DIN.

Memograph M można wykorzystywać w wielu dziedzinach. Przykładowo:

Kontrola procesów technologicznych
Energetyka
Monitorowanie i obliczenia sprawności pracy układu wytwarzania pary
Przemysł farmaceutyczny i spożywczy
Systemy aparatowe i przemysłowe; Instalacje do pasteryzacji mleka
Stacje monitoringu pomiarów środowiskowych i klimatycznych; Zbiorniki deszczowe przelewowe
Tworzenie dokumentacji w ramach systemu kontroli jakości produkcji
Procesy dozowania wraz z analizą szarży; Sygnalizacja wartości granicznych za pomocą SMS/Email; pakiet Tele-alarm
Aplikacje na stanowiskach kontrolnych i w laboratoriach
Monitorowanie procesu kalibracji iTHERM TrustSens

Korzyści

Wysoki stopień bezpieczeństwa danych: zapis danych zabezpieczony przed modyfikacją, autoryzacja dostępu i uprawnień użytkowników oraz uwierzytelnianie podpisu elektronicznego (zgodność z FDA 21 CFR 11)
Moduł wejść HART: bezpośrednie podłączenie czujników HART zapewnia dokładność pomiaru wartości procesowych dla celów obliczeń i rejestracji
Brama HART: oszczędność czasu dzięki bezpośredniemu dostępowi do obiektowych czujników HART za pośrednictwem oprogramowania FieldCare przy użyciu stacji Memograph M, bez przerywania pętli pomiarowej

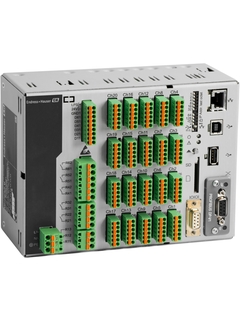

Panel czołowy ze stali k.o. z ekranem dotykowym: łatwa obsługa w trudnych warunkach środowiskowych, np. w aplikacjach higienicznych lub w strefach zagrożonych wybuchem. Wersja na szynę DIN: kompaktowe urządzenie o niewielkich rozmiarach do montażu m.in. w szafie sterowniczej
Możliwości systemu: obsługa najczęściej stosowanych sieci obiektowych (Modbus, Profibus DP, PROFINET, EtherNet/IP) umożliwia szybką integrację z różnymi systemami automatyki obiektowej
Wbudowany serwer WWW: zdalna obsługa i wizualizacja - niższe koszty konserwacji
Usługa WebDAV: przesyłanie plików zapisanych na karcie SD bezpośrednio na stację roboczą za pośrednictwem protokołu HTTP bez żadnego dodatkowego oprogramowania.
