Przetwornik do pomiaru ciśnienia absolutnego i względnego

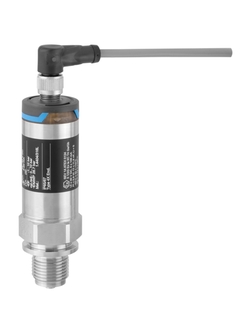

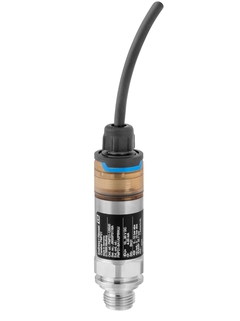

Cerabar PMP21

Cerabar PMP21 ©Endress+Hauser
Cerabar PMP21 ©Endress+Hauser

Cerabar PMP21: najlepsze rozwiązanie do standardowych zastosowań — Liquiphant, Liquipoint, Cerabar, Ceraphant

Zasada pomiaru ciśnienia

Ekonomiczny przetwornik ciśnienia z membraną metalową do pomiaru gazów i cieczy

Cerabar PMP21 to kompaktowy przetwornik ciśnienia w bardzo atrakcyjnej cenie. Jest wyposażony w czujnik piezorezystancyjny. Zakres pomiaru ciśnienia absolutnego lub względnego: od 400 mbar do 400 bar. Przetwornik PMP21 jest wykonany z wysokiej jakości materiałów, takich jak stal k.o. 316L, które są odporne na działanie czynników w środowisku przemysłowym. Przetwornik posiada stopień ochrony IP68. Jest przeznaczony do stosowania w większości obszarów — posiada różne certyfikaty, w tym dopuszczenia do stosowania w strefach zagrożonych wybuchem i w przemyśle okrętowym.

  • Korzyści

    • Łatwa i szybka instalacja dzięki małym rozmiarom i gotowości do pracy bez dodatkowej konfiguracji

    • Wysoka powtarzalność i stabilność długoterminowa umożliwia efektywne monitorowanie procesów. Dokładność referencyjna 0.3%

    • Zwiększona dyspozycyjność procesu...

  • Zastosowanie

    Przetwornik ciśnienia z czujnikiem piezorezystancyjnym i metalową membraną do pomiaru ciśnienia absolutnego lub względnego gazów i cieczy.

    • Przyłącza technologiczne: gwintowe

    • Temperatura medium: od -40 do +100°C

    • Ciśnienie procesowe: od 400 mbar do 400 bar

    • ...

Details

  • Zasada pomiaru

    Absolute and gauge pressure

  • Charakterystyka

    Cost-effective pressure transducer, piezoresistive sensor with metallic measuring diaphragm

  • Zasilanie / Komunikacja

    10…30 VDC

  • Błąd pomiaru

    0.3 %

  • Stabilność długoterminowa

    0.2 % of URL/year

  • Temperatura procesu

    -40 °C…+100 °C
    (-40 °F…+212 °F)

  • Temperatura otoczenia

    -40 °C…+85 °C
    (-40 °F…+185 °F)

  • Zakres pomiarowy

    +400 mbar…+400 bar
    (+6 psi...+6000 psi)

  • Wartość graniczna nadciśnienia

    600 bar (9000 psi)

  • Przyłącze technologiczne

    Threads:

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13,

    JIS R1/2

  • Wyjście

    4...20 mA

  • Certyfikaty i dopuszczenia

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Design approvals

    EN 10204-3.1 Final inspection report

    Cleaned from oil and grease

  • Marine approvals

    DNV/ GL/ ABS/ LR/ RINA

  • Zasada pomiaru

    Absolute and gauge pressure

  • Charakterystyka / Aplikacja

    Cost-effective pressure transducer, piezoresistive sensor with metallic measuring diaphragm

  • Zasilanie / Komunikacja

    10…30 VDC

  • Błąd pomiaru

    0.3%

  • Stabilność długoterminowa

    0.2% of URL/year

  • Temperatura otoczenia

    -40…+85°C

    (-40…+185°F)

  • Temperatura procesu

    -40…+100°C

    (-40…+212°F)

  • Absolutne ciśnienie medium / Wartość graniczna nadciśnienia

    600 bar (9000 psi)

  • Zakres ciśnienia mierzonego

    400 mbar…+400 bar

    (6...+6000psi)

  • Przyłącze technologiczne

    Thread:

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13,

    JIS R1/2

  • Wyjście

    4...20 mA

  • Certyfikaty / Dopuszczenia

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Design approvals

    EN 10204-3.1

    Final inspection report

    Cleaned from oil and grease

  • Marine approval

    DNV/ GL/ ABS/ LR/ RINA

Dokumentacja / Instrukcje obsługi / Oprogramowanie

Akcesoria / Części zamienne

Nr
Order code
Specification
    • Order code 52009800

      Sealing ring 18.5x23.9x1.5 FKM, 5 pieces

      Process gasket FKM Viton. Usage: Cerabar M/S, Cerabar PMP11/PMP21, metal cell.

    • Order code 71286350

      Zestaw uszczelek PMPx1 PTP31B,FKM, 2szt.

      Consists of: gasket 18.5x23.9x1.5 FKM. O-ring 14x1.78, FKM. Usage: PMP11/PMP21, PMP51, PTP31B.

    • Order code 71280307

      Złącze zaworowe ISO4400 M16, 4-pin

      W zestawie: złącze, śrubka, usczelka, pierścień, adapter. Zastosowanie: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280349

      Złącze zaworowe ISO4400 NPTF1/2, 4-pin

      W zestawie: złącze, śrubka, uszczelka, pierścień, adapter. Przeznaczenie: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 52002643

      Adapter do wspawania G1/2, 316L

      Przyłącze czołowe. Materiał: 316L. Zastosowanie: Usage: PMP51, PMP21, PTP31B. Prawidłowy montaż z narzędziem do spawania.

    • Order code 52010172

      Adapter do wspawania G1/2, 316L, 3.1

      Przyłącze czołowe. Materiał: 316L. Cert. spraw. mat. EN10204-3.1 Zastosowanie: PMP21, PMP51, PTP31B. Prawidłowy montaż z narzędziem do spawania.

    • Order code 71389241

      Weld-in adapter G1/2, 316L, A DIN 3852

      Weld-in adapter for G1/2 A DIN 3852. Material: 316L. Usage: PMP21, PMP51, PMP71.

    • Order code 71389243

      Weld-in adapter G1/2,316L, 3.1,A DIN3852

      Weld-in adapter for G1/2 A DIN 3852. Material: 316L. Inspection cert. EN10204-3.1 material. Usage: PMP21, PMP51, PMP71.

    • Order code 52005082

      Narzędzie do spawania adaptera G1/2

      Stosować, aby uniknąć deformacji króćców 52002643 / 52010172 podczas spawania.

    • Order code 52006263

      Gniazdo dla wtyku 4p-125V, 4A-M12

      Gniazdo M12 dla wtyku.

    • Order code 52010285

      Kabel 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      M12 plug connector. 5m cable PVC, Cu Sn/Ni lock. Usage: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 71114212

      Wtyk M12 90stopni

      Wtyk do samodzielnego montażu. Rodzaj: M12.

    • Order code 71395803

      Osłona Ex złącza kablowego, FTI26

      Materiał: tworzywo sztuczne PC. Uwaga! Ta osłona jest wymagana do stosowania w strefie zagrożenia wybuchem pyłów, gdy używasz czujnika Nivector FTI26. Bez tej osłony ochrona przeciwwybuchowa nie może być zapewniona.
