Zwiększenie bezpieczeństwa w zakładzie oczyszczania ścieków
Funkcja automatycznego dozowania flokulantów w celu eliminacji fosforanu
Wdrożenie funkcji automatycznego dozowania flokulantów w celu eliminacji fosforanu pozwala klientowi na utrzymanie (przez 24 godziny na dobę, 365 dni w roku) wartości granicznej fosforanu w produkcie wyjściowym, a także zapewnia znaczne oszczędności, co z kolei prowadzi do wytwarzania mniejszych ilości substancji chemicznych i szlamu.
Wyniki
Zmniejszenie zużycia flokulantów — oszczędność 26 000 EUR/rok (PAC)
Ograniczenie wytwarzania osadu o 2%
Nawet przy szczytowej zawartości fosforanu w produkcie wejściowym stężenie w produkcie wyjściowym zawsze było poniżej oficjalnej wartości granicznej
Wyzwanie dla klienta
Produkt wejściowy w tym zakładzie oczyszczania ścieków jest zmienny ze względu na duży ładunek przemysłowej wody odpływowej. Ręczne dozowanie flokulantów nie pozwalało na utrzymanie stężenia fosforanu w produkcie wyjściowym poniżej oficjalnej wartości granicznej wynoszącej łącznie 1 mg/l. Utrzymanie stężenia fosforanu w produkcie wyjściowym na poziomie poniżej oficjalnej wartości granicznej oraz wydajne zarządzanie kosztami substancji chemicznych stanowiło niemałe wyzwanie dla klienta.
Nasze rozwiązanie
Najlepszym sposobem na osiągnięcie tego celu było wdrożenie systemu automatyzacji dozowania substancji chemicznych opartego na pomiarze stężenia fosforanu — w produkcie wyjściowym i wejściowym. System automatyzacji (Liquicontrol-P) Endress+Hauser był jedynym systemem umożliwiającym pomiar w obu punktach:
Algorytm wykorzystuje wartość stężenia fosforanu w produkcie wejściowym, aby określić stechiometryczną ilość flokulantów.
Na podstawie wartości stężenia fosforanu w produkcie wyjściowym predykcyjny regulator zwiększa lub zmniejsza poprzednią ilość flokulantów w celu dostosowania do wartości zadanej, którą klient może dowolnie zdefiniować dla produktu wyjściowego (w tym przypadku 0,8 mg/l).
Elementy rozwiązania:
Przyrządy: analizator fosforanu w wersji 2-kanałowej (CA71PH, CAT221 dla produktu wyjściowego, CAT221 dla produktu wejściowego)
Sprzęt: sterownik PLC (Rockwell Automation Allen Bradly® CompactLogixTM)
Oprogramowanie: Liquicontrol-P
Pompy dozujące

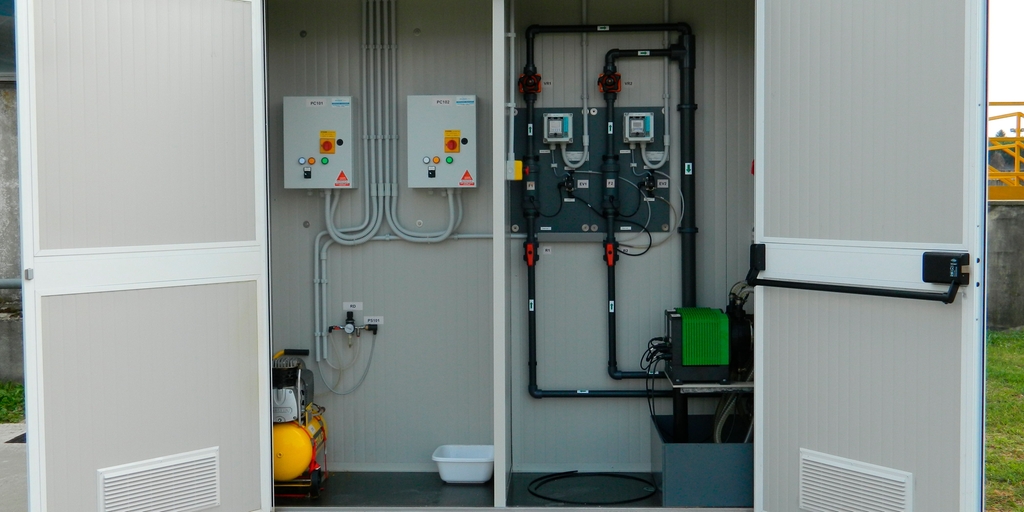

Kontener do instalacji analizatora na zewnątrz pomieszczeń, skrzynka połączeń elektrycznych oraz pompy
Korzyści
Utrzymanie stężenia fosforanu w produkcie wyjściowym na poziomie poniżej oficjalnej wartości granicznej
Zwiększenie bezpieczeństwa zakładu oczyszczania ścieków
Wydajne zarządzanie kosztami substancji chemicznych
Ograniczenie wytwarzania osadu
